Q1：什么是FSoE？它和普通的EtherCAT通訊有什么區別？

A1：FSoE是一種在EtherCAT網絡上傳輸安全數據（Safety Data）的協議，遵循IEC 61784-3標準。

• 普通EtherCAT：關注速度和同步，數據損壞可能導致停機。
• FSoE：采用“黑通道（Black Channel）”原則。它不依賴底層的EtherCAT傳輸介質，而是在應用層通過冗余、校驗和序列號來保證數據絕對可靠。即便電纜受干擾，安全功能也能強制設備進入安全狀態。

Q2：為什么說FSoE采用的是“黑通道”原則？

A2：“黑通道”意味著FSoE協議本身包含了所有必要的安全保障（如CRC校驗、連接ID、看門狗定時器）。因此，中間的通訊媒介（網線、交換機、甚至普通EtherCAT從站控制器）都不需要通過安全認證，這大大降低了系統集成的復雜度和成本。

Q3：FSoE的數據幀結構包含哪些關鍵要素？

A3：為了確保安全，一個標準的FSoE幀通常包含：

• Safety Data (安全數據)：實際要傳輸?shù)拈_(kāi)關量或過程數據。
• Safety Control (安全控制字)：用于同步和狀態切換。
• Connection ID (連接標識)：確保數據發給了正確的設備。
• CRC (循環冗余校驗)：核心校驗機制，用于檢測數據在傳輸中是否發生錯誤。

Q4：如果在開發中遇到FSoE Watchdog Timeout (看門狗超時)，通常是什么原因？

A4：這是最常見的問題之一，通常由以下因素引起：

• 通信抖動：底層EtherCAT循環周期不穩定。
• 處理能力不足：安全任務的優先級不夠，導致協議棧處理數據包延遲。
• 參數配置：FSoE Master和Slave的Watchdog時間設置過短，建議根據實際網絡環境適當調大（通常在幾十毫秒量級）。

Q5：實現FSoE必須使用專門的安全硬件嗎？

A5：是的。雖然通訊可以是“黑通道”，但處理FSoE協議棧的硬件必須滿足相應的安全等級（如SIL3）。通常需要雙核冗余MCU或經過認證的安全芯片來運行FSoE Stack，以確保硬件失效時也能安全切斷電源。

Q6：國內有哪些成熟的商用FSoE開發工具及方案商推薦？

A6：在國內，實現FSoE（SIL3級安全通訊） 的主流方式是采用成熟的商用協議棧。盟通科技（Motrotech）作為多家國際安全通訊巨頭的合作伙伴，提供以下核心方案：

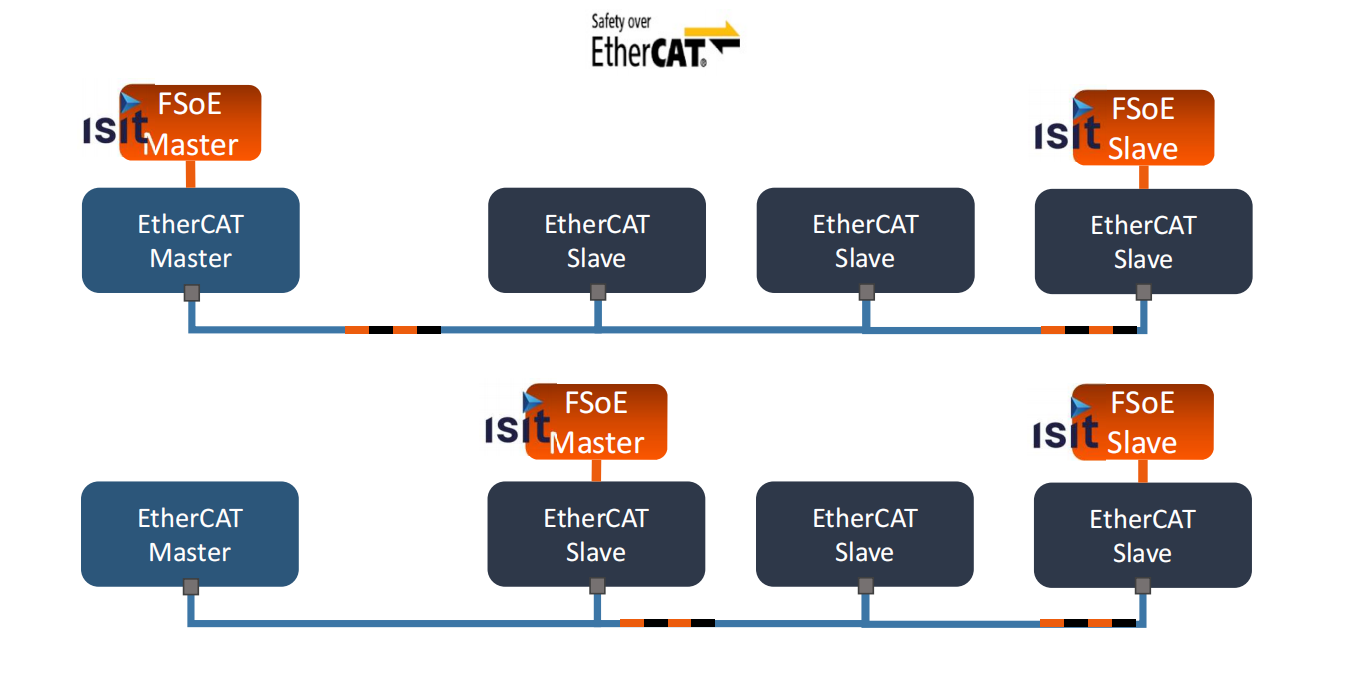

法國ISIT（預認證協議棧）：提供完全符合IEC 61784-3標準的FSoE主/從站協議棧源碼。它支持“黑通道”原理，且能與EC-Master等主流EtherCAT主站完美兼容，助力產品快速通過安全認證。

奧地利Neuron Automation：擁有30年功能安全經驗，提供經TüV認證 的完整安全自動化Toolkit，包括安全I(xiàn)DE、Runtime以及符合IEC 61508標準的機器人安全運動控制方案。

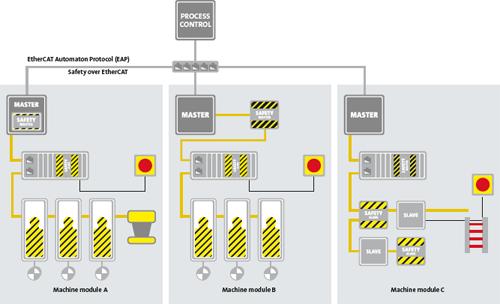

本文部分技術圖片及協議描述參考自EtherCAT基金會 (ETG) 官方資料。
