深入解析NCL30082：LED照明控制的卓越之選

在LED照明領域，高效、穩定且具備多種保護功能的控制器至關重要。onsemi推出的NCL30082就是這樣一款令人矚目的PWM電流模式控制器，它為L(zhǎng)ED照明應用帶來了諸多創新特性和優勢。

文件下載：NCL30082-D.PDF

一、核心特性概覽

1. 準諧振模式與高效運行

NCL30082采用準諧振峰值電流模式控制，能夠在MOSFET漏源電壓的谷點進行開關操作，從而優化效率。通過智能控制算法，控制器可鎖定在選定的谷點，直至輸入電壓或輸出電流設定點顯著變化，有效避免了谷點跳躍及相關噪聲問題。

2. 初級側恒流控制

借助專有電路，該控制器能夠補償變壓器的漏感，實現對次級側電流的精確控制，無需光耦或直接測量次級側電流，大大簡化了電路設計。

3. 寬工作范圍與低啟動電流

具備寬VCC范圍，啟動電流低至13μA（典型值），可在較寬的溫度范圍（-40°C至+125°C）內穩定工作，并且是無鉛、無鹵的MSL1產品，符合環保要求。

4. 多功能調光與熱折返保護

支持模擬和數字調光，同時具備熱折返功能。當環境溫度超過設定點時，可線性降低輸出電流，若溫度繼續升高，電流將進一步降低直至控制器停止工作，待溫度降低后自動重啟。

5. 全面的保護功能

集成了過壓、過溫、二次二極管短路、輸出短路等多種保護功能，確保系統的安全性和可靠性。

二、引腳功能詳解

三、電氣特性分析

1. 啟動與供電電路

啟動電壓閾值、最小工作電壓、滯回等參數確保了控制器在不同電源條件下的穩定啟動和運行。例如，VCC啟動閾值為16V（典型值），最小工作電壓為8.2V（典型值）。

2. 電流限制與保護

內部電流限制、前沿消隱時間等參數保證了系統的安全性。如最大內部電流限制為1A（典型值），前沿消隱持續時間為300ns（典型值）。

3. 零電壓檢測電路

ZCD閾值電壓、滯回等參數對于準諧振模式的正常運行至關重要。ZCD閾值電壓上升時為45mV（典型值），下降時為25mV（典型值）。

4. 恒流控制

參考電壓的穩定性直接影響輸出電流的精度。在不同溫度條件下，參考電壓具有一定的變化范圍，如在TJ = 25°C時，參考電壓為250mV（典型值）。

5. 線路前饋

通過線路前饋功能，可補償因系統壓擺率變化導致的輸出電流變化，提高輸出電流的穩定性。

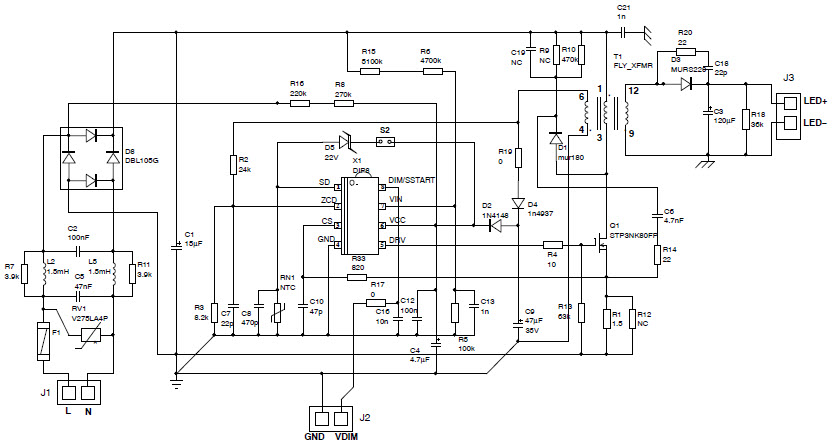

四、應用信息剖析

1. 準諧振電流模式運行

NCL30082在峰值電流模式控制中實現準諧振運行，通過在MOSFET漏源電壓的谷點進行開關，優化了效率。智能控制算法確保了在輸入電壓或輸出電流設定點變化時，控制器能穩定鎖定在選定的谷點。

2. 初級側恒流控制

專有電路能夠補償變壓器的漏感，實現對次級側電流的精確控制。通過檢測鉗位網絡電流，可準確調節輸出電流，且輸出電流與電感值無關，漏感對輸出電流的影響也可被有效補償。

3. 保護功能

• 開路LED保護：當VCC引腳電壓超過內部限制時，控制器停止工作，等待4秒后重啟。
• 熱折返/過溫/過壓保護：通過SD引腳的雙閾值設計，可直接連接NTC和齊納二極管，實現溫度監測和輸出電流的線性調節。當溫度超過設定點時，輸出電流逐漸降低，直至控制器停止工作，待溫度降低后自動重啟。
• 欠壓保護：當輸入電壓過低時，欠壓電路可安全停止控制器，待線路恢復后自動重啟。
• 逐周期峰值電流限制：當電流檢測電壓超過內部閾值VILIM時，MOSFET在剩余的開關周期內關斷。
• 繞組短路保護：額外的比較器可檢測繞組短路，當VCS達到1.5 x VILIM時，停止驅動脈沖。
• 輸出短路保護：若ZCD引腳在90ms（標稱值）內檢測到極低電壓，控制器將進入關斷狀態，自動重啟版本（B后綴）等待4秒后重啟，鎖存版本（A后綴）則需VCC低于VCC(reset)閾值時才能解鎖。

4. 調光功能

DIM引腳支持線性和PWM調光。通過施加模擬信號或PWM信號，可實現對輸出電流的精確調節。當DIM引腳電壓低于VDIM(EN)時，驅動脈沖禁用；當電壓高于VDIM100時，電源輸出最大電流。

五、總結與思考

NCL30082以其卓越的性能和豐富的功能，為L(zhǎng)ED照明應用提供了一個可靠的解決方案。在實際設計中，電子工程師需要根據具體的應用需求，合理選擇器件版本和外圍電路參數，以充分發揮NCL30082的優勢。同時，對于保護功能的設置和調試，也需要仔細考慮，確保系統的安全性和穩定性。你在使用類似控制器時，是否也遇到過一些挑戰？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
