探索NSI45060JDT4G：可調恒流調節器與LED驅動器的卓越之選

在電子設計領域，恒流調節器和LED驅動器是至關重要的組件，它們對于確保LED的穩定運行和高效發光起著關鍵作用。今天，我們將深入探討安森美的NSI45060JDT4G可調恒流調節器（CCR），了解其特點、性能以及應用場景。

文件下載：NSI45060JD-D.PDF

產品概述

NSI45060JDT4G是一款簡單、經濟且堅固的可調恒流調節器，專為LED電流調節提供經濟有效的解決方案，類似于恒流二極管（CCD）。它基于自偏置晶體管（SBT）技術，能夠在寬電壓范圍內調節電流。該器件具有負溫度系數，可在極端電壓和電流條件下保護LED免受熱失控的影響。

產品特性

強大的功率封裝

NSI45060JDT4G采用熱性能良好的封裝，功率可達2.7瓦，能夠滿足高功率應用的需求。

可調節電流

電流調節范圍為60 - 100 mA（±15%），通過 (R{adj}) 引腳連接電阻，可以將 (I{reg(SS)}) 調節到更高的電流值。如果不需要調節， (R_{adj}) 引腳可以懸空。

寬工作電壓范圍

該器件能夠承受高達45 V的陽極 - 陰極電壓，適用于汽車、工業和商業 signage等應用中常見的電壓浪涌。

快速啟動

NSI45060JDT4G能夠立即啟動，僅需0.5 V的 (V_{ak}) 即可達到調節電流的20%。

電壓浪涌抑制

能夠有效抑制電壓浪涌，保護LED免受損壞。

安全認證

通過UL94 - V0認證，符合AEC - Q101標準，無鉛、無鹵素，符合RoHS標準。

電氣特性

穩態電流

在 (V{ak} = 7.5 V) 時，穩態電流 (I{reg(SS)}) 的典型值為60 mA，最小值為51 mA，最大值為69 mA。

電壓開銷

電壓開銷 (V_{overhead}) 的典型值為1.8 V。

脈沖電流

在 (V{ak} = 7.5 V) 時，脈沖電流 (I{reg(P)}) 的典型值為66 mA，最小值為54.7 mA，最大值為76.95 mA。

電容

在 (V{ak} = 7.5 V) 時，電容 (C) 為17 pF；在 (V{ak} = 0 V) 時，電容 (C) 為70 pF。

熱特性

NSI45060JDT4G的熱特性與電路板的設計和布局密切相關。不同的電路板尺寸和銅箔厚度會影響器件的總功耗和熱阻。例如，在 (T{A} = 25^{circ}C) 時，使用 (300 mm^{2})、1 oz銅箔的FR - 4電路板，總功耗 (P{D}) 為1771 mW，熱阻 (R_{theta JA}) 為70.6 (^{circ}C/W)。

應用場景

汽車領域

可用于汽車的側鏡標記、儀表盤、顯示屏和儀表背光、高位剎車燈（CHMSL）、閱讀燈等。

照明領域

適用于交流照明面板、顯示屏標識、裝飾照明、通道字母等。

其他應用

還可用于開關觸點濕潤等應用。

應用電路設計

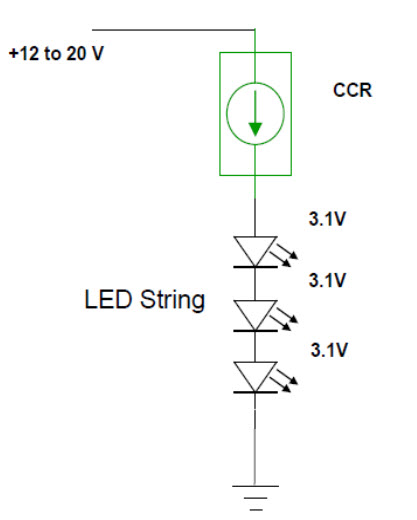

單LED串

NSI45060JDT4G可以作為高側或低側驅動器與LED串聯。設計師需要根據最大輸入電壓和LED串的電壓來計算CCR兩端的最大電壓。

高電流LED串

可以將兩個或多個固定電流的CCR并聯，以獲得更高的電流。

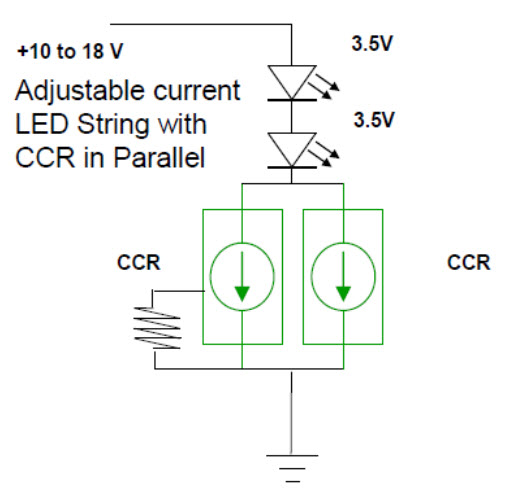

其他電流調節

可調CCR可以與其他CCR并聯，以獲得所需的電流。通過調節可調CCR的電流，可以根據LED效率的提高來保持相同的光輸出。

PWM調光

通過在CCR串聯一個BJT，可以實現LED串的PWM調光。PWM調光通過控制LED的開關時間來調節亮度，具有良好的調光效果和色彩穩定性。

減少EMI

為了減少電磁干擾（EMI），可以在電路中添加一個電容，以延長電流上升和下降沿的斜率。

熱考慮

隨著CCR功率的增加，可能需要提供一些散熱措施。器件的最大功耗取決于電路板的設計和布局，包括PCB上的安裝焊盤配置、電路板材料和環境溫度等因素。

交流應用

雖然NSI45060JDT4G是一個直流器件，但它可以與全波整流后的交流電源一起使用，具體電路配置可參考相關應用筆記。

總結

NSI45060JDT4G可調恒流調節器是一款功能強大、性能穩定的LED驅動器，具有寬電壓范圍、可調節電流、快速啟動、電壓浪涌抑制等優點。它適用于多種應用場景，特別是在汽車和照明領域。在設計電路時，需要考慮電氣特性、熱特性以及應用需求，以確保器件的正常運行和系統的穩定性。你在實際應用中是否遇到過類似的恒流調節器，你對它的性能和應用有什么獨特的見解呢？歡迎在評論區分享你的經驗和想法。
