onsemi NSI45025AZ/NSV45025AZ：高效恒流調節器與LED驅動解決方案

在電子設計領域，對于LED驅動和電流調節的需求日益增長。onsemi推出的NSI45025AZ和NSV45025AZ線性恒流調節器（CCR），為LED電流調節提供了一種簡單、經濟且強大的解決方案。下面我們就來深入了解這款產品。

文件下載：NSI45025AZ-D.PDF

產品概述

NSI45025AZ和NSV45025AZ是基于自偏置晶體管（SBT）技術的線性恒流調節器，類似于恒流二極管（CCD）。它能在寬電壓范圍內調節電流，具有負溫度系數，可保護LED在極端電壓和電流下避免熱失控。該調節器能立即開啟，僅需0.5V的陽極 - 陰極電壓（Vak）就能達到25%的調節電流。而且它無需外部組件，可設計為高端或低端調節器，其高陽極 - 陰極電壓額定值能承受汽車、工業和商業 signage應用中常見的浪涌。產品采用熱穩健封裝，符合AEC - Q101標準，并獲得UL94 - V0認證。

產品特點

1. 強大的功率封裝

具備1.4瓦的功率處理能力，采用熱穩健的封裝形式，能夠有效散熱，保證產品在高功率應用下的穩定性。這對于需要長時間穩定工作的LED照明系統來說至關重要，比如汽車內部的照明系統，需要在各種環境下持續穩定發光。

2. 寬工作電壓范圍與快速開啟

可在寬電壓范圍內工作，并且能立即開啟。僅需0.5V的Vak就能達到25%的調節電流，大大縮短了啟動時間，提高了系統的響應速度。在一些對響應時間要求較高的應用場景中，如汽車的警示燈，能夠快速點亮，及時發出警示信號。

3. 電壓浪涌抑制

能夠抑制電壓浪涌，保護LED免受浪涌電壓的損害。在汽車、工業和商業等應用環境中，電壓波動較為常見，該功能可以有效提高LED的使用壽命和穩定性。

4. SBT技術

基于自偏置晶體管（SBT）技術，這種技術使得調節器能夠在寬電壓范圍內精確調節電流，保證了電流的穩定性。

5. 負溫度系數

具有負溫度系數，當溫度升高時，電流會相應減小，從而保護LED避免熱失控。在高溫環境下，LED的性能會受到影響，甚至可能損壞，負溫度系數特性可以有效避免這種情況的發生。

6. 符合多種標準

NSV前綴適用于汽車和其他需要獨特現場和控制變更要求的應用，符合AEC - Q101標準且具備PPAP能力。同時，這些器件無鉛、無鹵素，符合RoHS標準，滿足環保要求。

技術參數

最大額定值

電氣特性

熱特性

熱特性與電路板設計和布局有關，不同的電路板條件下，總器件功耗、熱阻等參數有所不同。例如，在FR - 4 @ 300 mm2，2 oz. 銅走線，靜止空氣的條件下，總器件功耗（TA = 25°C）為954mW，高于25°C時的降額為7.6mW/°C，結到環境的熱阻為131°C/W。

應用場景

汽車領域

可用于汽車的多種照明場景，如雪佛龍側鏡標記、儀表盤、顯示屏和儀器背光、高位剎車燈（CHMSL）、地圖燈等。在這些應用中，CCR的快速開啟和穩定電流調節能力能夠保證照明的穩定性和可靠性。例如，高位剎車燈需要在剎車瞬間快速點亮，并且保持穩定的亮度，NSI45025AZ/NSV45025AZ能夠很好地滿足這一需求。

照明領域

適用于交流照明面板、顯示屏標識、裝飾照明、通道字母等。在裝飾照明中，CCR可以通過調節電流來實現不同的照明效果，并且其負溫度系數特性可以保證在長時間使用過程中LED的性能穩定。

其他應用

還可用于開關觸點潤濕等場景。此外，相關的應用筆記如AND8391/D（功率耗散考慮）和AND8349/D（汽車CHMSL）為工程師提供了更詳細的設計指導。

應用設計要點

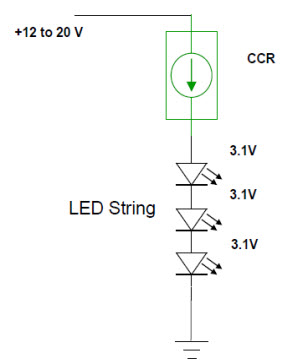

單LED串

CCR可以作為高端或低端驅動器與LED串聯，LED的數量可以從一個到不限數量。設計師需要通過最大輸入電壓減去LED串兩端的電壓來計算CCR兩端的最大電壓。

更高電流LED串

兩個或多個固定電流的CCR可以并聯，它們的電流是相加的，這樣可以滿足更高電流的需求。

其他電流調節

可調CCR可以與其他CCR并聯，以獲得所需的電流。隨著LED效率的提高，可調CCR可以調節電流以獲得相同的光輸出。

調光

通過在CCR串聯一個BJT可以實現LED串的調光，采用脈沖寬度調制（PWM）方法。PWM是改變光水平的首選方法，LED作為硅器件，對電流的開關響應迅速，開關時間約為100納秒，最大頻率可達10MHz，應用中通常在100Hz至100kHz之間。低于100Hz人眼會檢測到閃爍，在500Hz至20kHz之間電路可能會產生可聽聲音。調光通過在一個周期內開啟和關閉LED來實現，占空比（D）表示LED開啟時間（Ton）與一個開關周期總時間（Ts）的比值。

降低EMI

在設計切換中高電流的電路時，需要關注電磁干擾（EMI）。LED和CCR的開關速度極快，小于100納秒。為了消除EMI，可以在電路中R2兩端添加一個電容，這會延長電路中電流上升和下降沿的斜率。CCR開關電流的斜率可以通過R1和C1的值來控制，所選的延遲/斜率會影響調光電路的工作頻率，延遲時間不應小于最小開啟時間的10:1比例。

熱考慮

隨著CCR功率的增加，可能需要提供一些散熱措施。器件的最大功耗取決于電路板設計和布局，PCB上的安裝焊盤配置、電路板材料和環境溫度會影響器件結溫的上升速率。當器件通過PCB具有良好的熱導率時，在高功率應用中結溫會相對較低。器件能夠處理的最大功耗可以通過公式 (P{D(MAX)}=frac{T{J(MAX)}-T{A}}{R{HA}}) 計算，可參考熱特性表選擇合適的RJA。

AC應用

CCR是直流設備，但可以與全波整流交流一起使用，具體電路配置可參考應用筆記AND8433/D和AND8492/D以及設計筆記DN05013/D和DN06065/D。

在實際設計中，工程師們是否遇到過類似產品在熱管理或EMI抑制方面的挑戰呢？又有哪些獨特的解決方案呢？歡迎在評論區分享你的經驗和見解。
