探索 onsemi CAT4109/CAV4109：3 通道 RGB LED 驅動的卓越之選

在電子工程領域，LED 驅動芯片的性能直接影響著照明系統的表現。今天，我們來深入了解 onsemi 的 CAT4109/CAV4109，一款專為 RGB LED 設計的 3 通道恒流驅動芯片。

文件下載：CAT4109-D.PDF

產品概述

CAT4109/CAV4109 是一款無需電感的 3 通道恒流 LED 驅動芯片。它通過獨立的外部電阻，可分別對每個通道的 LED 電流進行編程，最大電流可達 175 mA。其低輸出電壓（175 mA 時為 0.4 V）特性，使得在更寬的電源電壓范圍內，能夠?qū)崿F(xiàn)更高效的電源設計。此外，三個 LED 引腳可承受高達 25 V 的電壓，適用于長串 LED 的應用場景。

產品特性

獨立電流控制

芯片具備 3 個獨立的電流沉，額定電流可達 175 mA，耐壓 25 V。每個通道的 LED 電流由外部低功耗控制電阻設定，實現了精準的電流調節。

PWM 調光功能

每個通道都有獨立的 PWM 控制輸入（PWM1、PWM2、PWM3），可分別控制 LED1、LED2、LED3 通道。同時，還設有輸出使能（OE）控制引腳，可獨立于 PWMx 輸入狀態關閉所有三個通道。

低電壓降

在 175 mA 電流下，具有 0.4 V 的低電壓降，有助于提高電源效率，減少熱量產生。

熱關斷保護

當芯片溫度超過 150°C 時，熱關斷保護功能會自動關閉 LED 輸出，確保芯片的安全性和可靠性。

封裝形式

采用 16 引腳 SOIC 封裝，便于安裝和焊接。

應用領域

多色 LED 照明

適用于建筑照明、景觀照明等場景，可實現豐富的色彩組合和動態效果。

LED 標識和顯示屏

為 LED 標識牌、顯示屏等提供穩定的驅動電流，確保顯示效果清晰、均勻。

LCD 背光

為 LCD 顯示屏提供背光支持，保證顯示亮度和色彩的一致性。

電氣特性

絕對最大額定值

• VDD 電壓：6 V
• 輸入電壓范圍（OE、PWM1、PWM2、PWM3）：-0.3 V 至 6 V
• LED1、LED2、LED3 電壓：25 V
• LED1 至 LED3 的直流輸出電流：200 mA
• 存儲溫度范圍：-55 至 +160 °C
• 結溫范圍：-40 至 +150 °C
• 引腳焊接溫度（10 秒）：300 °C

推薦工作條件

• VDD：3.0 至 5.5 V
• LED1 至 LED3 輸出關閉時的電壓：最高 25 V
• LED1 至 LED3 輸出開啟時的電壓：最高 6 V（建議保持 LEDx 引腳電壓低于 6 V 以減少熱耗散）
• LED1 至 LED3 的輸出電流：2 至 175 mA
• 環境溫度范圍：CAT4109 為 -40 至 +85 °C，CAV4109 為 -40 至 +105 °C

電氣工作特性

包括電源電流、關斷電流、LED 輸出泄漏電流、OE 下拉電阻、邏輯電平、RSETx 調節電壓等參數，具體數值可參考數據手冊。

推薦時序

涵蓋了開啟時間、LED 上升和下降時間、OE 高低時間等參數，確保芯片在不同工作狀態下的穩定性能。

OE 操作

OE 引腳具有兩個主要功能。當 OE 輸入從高電平變?yōu)榈碗娖綍r(shí)，所有三個 LED 通道將關閉。如果 OE 持續低電平超過 tPWRDWN 時間，芯片將進入關斷模式，從電源吸取“零電流”。此外，OE 輸入可通過施加外部 PWM 信號來調節 RGB LED 的對比度。在使用 OE 引腳進行調光時，OE PWM 頻率應遠低于 PWMx 輸入頻率，以保持色彩混合效果。

典型性能特性

通過一系列圖表展示了靜態電流與輸入電壓、RSET 電流的關系，LED 電流與 LED 引腳電壓、輸入電壓、溫度的關系，以及 RSET 引腳電壓與輸入電壓、溫度的關系等。這些特性有助于工程師在不同工作條件下優化芯片的性能。

引腳描述

PGND

電源接地參考引腳，必須連接到 GND 引腳和 PCB 上的接地平面。

GND

整個芯片的接地參考引腳，同樣需連接到 PCB 上的接地平面。

PWM1 - PWM3

分別為 LED1、LED2 和 LED3 通道的控制輸入。當 PWMx 為低電平時，相應的 LED 通道關閉；當 PWMx 為高電平時，且 OE 輸入也為高電平，對應的通道開啟。

RSET1 - RSET3

LED 電流設置輸入，從這些引腳拉出的電流將以 400 倍的增益鏡像到相應的 LED 通道。

LED1 - LED3

LED 電流沉輸入，連接到 LED 串的底部陰極。為使 LED 沉正常工作，LED 引腳的電壓必須高于 0.4 V，每個 LED 通道可承受高達 25 V 的電壓。

OE

輸出使能輸入。高電平時，根據相應 PWMx 控制輸入的狀態啟用所有 LED 通道；低電平時，關閉所有 LED 通道。若 OE 持續低電平超過 tPWRDWN 時間，芯片進入關斷模式。

VDD

整個芯片的正電源引腳電壓。建議在 VDD 引腳和接地之間靠近芯片處使用一個 1 μF 的旁路陶瓷電容。

基本操作

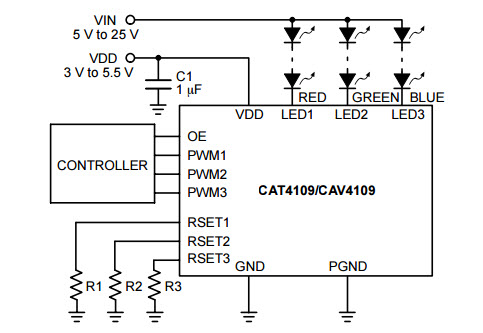

CAT4109/CAV4109 通過 3 個獨立的電流沉，將每個 LED 通道的電流精確調節為對應 RSET 引腳電流的 400 倍。連接到 RSET1、RSET2、RSET3 引腳的電阻分別設定 LED1、LED2 和 LED3 通道的電流。通過獨立的電流傳感電路，在寬范圍的輸入和 LED 電壓下，所有通道都能實現緊密的電流調節。

應用信息

功率耗散

芯片的功率耗散（(P{D})）可通過公式 (P{D}=(V{DD} × I{DD})+sum(V{LEDN} × I{LEDN})) 計算。在高 (V{LED}) 電壓或高環境溫度的情況下，可能會導致芯片進入熱關斷狀態。在 (V{LEDN}) 較高的應用中，可在 LED 串中串聯一個電阻來降低 (P_{D})。

熱耗散

結熱的熱耗散主要通過兩個串聯路徑實現：結到外殼的熱阻（(theta{JC})）和外殼到環境的熱阻（(theta{CA})）。整體結到環境的熱阻（(theta{JA})）等于 (theta{JC}+theta{CA})。對于給定的封裝形式和電路板布局，工作結溫 (T{J}) 是功率耗散 (P{D}) 和環境溫度的函數，可通過公式 (T{J}=T{AMB}+P{D}(theta{JC}+theta{CA})=T{AMB}+P{D} theta_{JA}) 計算。

推薦布局

旁路電容 C1 應盡可能靠近芯片放置。RSET 電阻應直接連接到芯片的 GND 引腳。為了更好地散熱，可使用多個過孔將 GND 焊盤連接到大型接地平面。同時，建議在 PCB 上盡可能使用大焊盤和走線來分散熱量。

總結

onsemi 的 CAT4109/CAV4109 芯片以其卓越的性能和豐富的功能，為 RGB LED 驅動提供了可靠的解決方案。無論是在照明、顯示還是背光應用中，都能滿足工程師對高效、穩定和精確控制的需求。在設計過程中，工程師應根據具體應用場景，合理選擇參數和布局，以充分發揮芯片的優勢。你在使用類似 LED 驅動芯片時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
