探索 onsemi CAT4002A 和 CAT4004A：高效 LED 驅動解決方案

在現代電子設備中，LED 照明的應用越來越廣泛，從手機屏幕到數碼相機，LED 以其高效、節能和長壽命的特點成為了照明的首選。而 onsemi 的 CAT4002A 和 CAT4004A 作為兩款優秀的 LED 驅動芯片，為 LED 照明提供了穩定而可靠的解決方案。今天，我們就來深入了解一下這兩款芯片的特點、性能以及應用場景。

文件下載：CAT4002A-D.PDF

芯片概述

CAT4002A 和 CAT4004A 分別提供兩個和四個匹配的低壓差電流源，用于驅動 LED。它們采用外部電阻 RSET 來設置 LED 通道的電流，每個 LED 通道都有獨立的控制回路，能夠處理廣泛的 LED 正向電壓，同時保持精確的電流匹配。此外，EN/DIM 邏輯輸入支持設備啟用和數字調光接口，可實現 32 級線性調光。

芯片特性

精確的電流匹配

CAT4002A 和 CAT4004A 具備 2 個和 4 個 LED 電流沉，能夠?qū)崿F(xiàn)精確的電流匹配。這意味著在多個 LED 同時工作時，每個 LED 的亮度能夠保持一致，避免出現亮度不均的問題。

32 級調光功能

通過 EN/DIM 接口，芯片支持 32 級線性調光，能夠滿足不同場景下對 LED 亮度的需求。無論是需要高亮度的照明環境，還是需要低亮度的氛圍照明，都可以通過簡單的操作實現。

低壓差驅動

芯片具有低 dropout 特性，在 20 mA 電流下，壓差僅為 50 mV。這使得芯片能夠直接從鋰離子電池為 LED 供電，提高了電源的利用效率，延長了電池的使用壽命。

無開關噪聲

在工作過程中，芯片不會產生開關噪聲，這對于對噪聲敏感的應用場景非常重要，如音頻設備、傳感器等。

低關機電流

芯片的關機電流小于 1 μA，在不使用時能夠有效地降低功耗，節省能源。

熱關斷保護

芯片具備熱關斷保護功能，當芯片溫度過高時，會自動關閉，以防止芯片損壞，提高了芯片的可靠性和穩定性。

多種封裝形式

芯片提供 6 引腳 SC - 70 和 8 焊盤 UDFN 2 mm x 2 mm 兩種封裝形式，方便不同的應用需求。同時，這些封裝都是無鉛、無鹵素的，符合 RoHS 標準。

電氣特性

絕對最大額定值

電氣工作特性

在推薦的工作條件下，芯片的各項電氣參數表現良好。例如，靜態電流在無負載時為 0.2 - 0.5 mA，關機電流小于 1 μA。LED 電流可以通過外部電阻 RSET 進行設置，不同的 RSET 值對應不同的 LED 電流。同時，芯片的 LED 電流精度在 1 mA 至 40 mA 范圍內為 ±1%，LED 通道匹配精度為 ±1%。

推薦工作條件

LED 電流設置

在 CAT400XA 系列芯片中，LED 的滿量程電流由連接在 RSET 引腳和地之間的外部電阻決定。公式為：[LED 電流 cong 125 × V_{RSET} / RSET]。當 EN/DIM 引腳初始置為高電平時，芯片啟用，LED 通道電流根據 RSET 電阻設置為滿量程電流。同時，通過 EN/DIM 引腳的脈沖信號，可以實現 32 級調光，每次脈沖上升沿，LED 電流大約降低 3.2%（滿量程值的 1/31）。

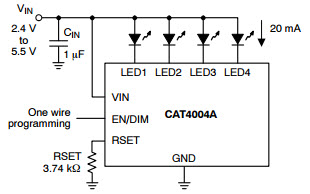

典型應用場景

LCD 顯示背光

在手機、數碼相機等設備中，LCD 顯示需要背光來提供均勻的亮度。CAT4002A 和 CAT4004A 能夠為 LCD 背光提供穩定的電流，確保顯示效果清晰、均勻。

手持設備

如便攜式游戲機、電子詞典等手持設備，對功耗和體積有較高的要求。這兩款芯片的低功耗和小封裝特性，使其非常適合應用于這些設備中。

總結

onsemi 的 CAT4002A 和 CAT4004A 是兩款性能出色的 LED 驅動芯片，它們具有精確的電流匹配、32 級調光、低壓差驅動等優點，能夠滿足不同應用場景下對 LED 照明的需求。在設計 LED 照明系統時，不妨考慮這兩款芯片，它們將為你的設計帶來更多的可能性。你在實際應用中是否使用過類似的 LED 驅動芯片呢？遇到過哪些問題？歡迎在評論區分享你的經驗。
