onsemi CAT4003B和CAT4004B LED驅動芯片：特性與應用解析

在電子設計領域，LED驅動芯片是實現高效、穩定LED照明系統的關鍵組件。本次我們將深入探討安森美半導體推出的CAT4003B和CAT4004B LED驅動芯片，了解其特性、工作原理及典型應用。

文件下載：CAT4003B-D.PDF

芯片概述

CAT4003B和CAT4004B分別提供三個和四個匹配的低壓差電流源，用于驅動LED。這兩款芯片無需外部RSET電阻，首次啟用時，LED電流內部設定為25 mA。每個LED通道都有獨立的控制回路，能處理較寬范圍的LED正向電壓，同時保持嚴格的電流匹配。

芯片特性

多通道與電流匹配

芯片分別具備3個和4個LED電流沉，且電流匹配度高，能確保多個LED的亮度一致性。這在需要多個LED協同工作的應用中，如LCD顯示背光，能有效避免亮度不均的問題。

32級調光

通過EN/DIM邏輯輸入，支持32級線性調光，可實現精細的亮度控制。這為不同場景下的照明需求提供了靈活的解決方案，例如在手機屏幕背光中，可以根據環境光線調整亮度，提高用戶體驗。

低壓差驅動

在20 mA電流下，壓降僅為75 mV，可直接由鋰離子電池為L(zhǎng)ED供電，降低了電源設計的復雜度，同時提高了能源利用效率。

低噪聲與低功耗

無開關噪聲，關機電流小于1 μA，能有效減少電磁干擾，降低系統功耗，延長電池續航時間。

保護功能

具備熱關斷保護和欠壓鎖定功能，當芯片溫度過高或輸入電壓低于閾值時，能自動保護芯片，提高系統的可靠性和穩定性。

多種封裝形式

提供6引腳的TSOT - 23、TSOP、SC - 70封裝以及8焊盤的2 mm x 2 mm UDFN封裝，滿足不同應用場景的尺寸和布局要求。

引腳功能與電氣特性

引腳功能

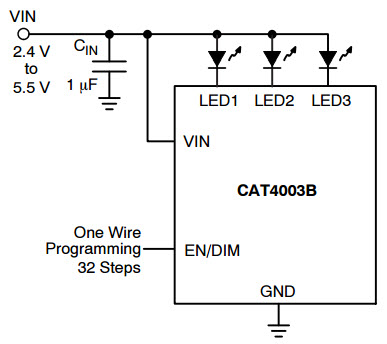

• VIN：設備電源輸入引腳，需在該引腳與地之間連接一個1 μF的陶瓷旁路電容。工作輸入電壓范圍為2.4 V至5.5 V，當輸入電壓低于2.0 V時，所有LED通道將被禁用，設備進入關機模式。
• EN/DIM：設備使能和調光控制引腳。邏輯高電平（1.3 V）和邏輯低電平（0.4 V）分別控制設備的開啟和關閉，同時通過脈沖信號可實現32級調光。
• LED1 - LED4：為每個LED陰極提供內部調節電流，當設備處于關機模式時，這些引腳進入高阻抗零電流狀態。
• GND：設備的接地參考引腳，必須連接到PCB的接地平面。
• TAB（僅CAT4004B）：封裝下方的暴露焊盤，為獲得最佳熱性能，應將其焊接到PCB并連接到接地平面。

電氣特性

在推薦的工作條件下（VIN = 4.0 V，EN = 高電平，TAMB = 25°C），芯片的靜態電流為0.5 - 1.5 mA，關機電流小于1 μA，滿量程LED電流平均為24 - 26 mA，LED通道匹配度在±5%以內。

基本工作原理

LED電流調節

CAT400XB采用緊密匹配的電流沉，通過獨立的電流傳感電路，在較寬的輸入和LED電壓范圍內實現精確的LED電流調節。每個LED通道需要至少75 mV的裕量，以在20 mA電流下實現恒定調節。

LED電流選擇

上電并啟用后，LED電流初始設置為滿量程的25 mA。通過EN/DIM輸入的脈沖數（n）可降低電流值，計算公式為：[LED電流 [mA]=25 timesleft(frac{31 - n}{31}right)]

每次EN/DIM脈沖的上升沿，LED電流約降低3.2%（滿量程值的1/31）。經過30個脈沖后，LED電流為滿量程電流的3.2%，第31個脈沖時電流降至零，下一個脈沖則恢復到滿量程。

典型應用

LCD顯示背光

在LCD顯示設備中，CAT4003B和CAT4004B可提供穩定的LED驅動電流，通過32級調光功能，能根據環境光線和顯示內容調整背光亮度，提高顯示效果。

手機

在手機中，芯片的低功耗和小尺寸封裝特性，使其成為手機屏幕背光和按鍵照明的理想選擇，有助于延長電池續航時間。

數碼相機

在數碼相機中，芯片可用于閃光燈和LCD顯示屏的背光驅動，確保在不同拍攝環境下都能提供合適的照明。

總結

onsemi的CAT4003B和CAT4004B LED驅動芯片以其多通道、高精度電流匹配、32級調光、低壓差驅動等特性，為L(zhǎng)ED照明系統提供了高效、穩定的解決方案。在實際應用中，工程師可根據具體需求選擇合適的封裝形式和工作參數，以實現最佳的系統性能。你在使用類似LED驅動芯片時，是否也遇到過一些挑戰呢？歡迎在評論區分享你的經驗。
