穩先微電子6-Pin超級PMOS智能開關產品介紹

在驅動泵、閥、電機、電磁鐵、加熱器、風扇等負載時，工程師往往需要：

實時知道負載電流（用于堵轉檢測、空載識別、功率控制）

故障發生時立即上報（短路、過載、開路等，無需 MCU 輪詢）

關機狀態下也能診斷負載是否開路（線束脫落、負載損壞）

過流、過溫保護不依賴外圍元件的精度與響應速度

這些需求廣泛存在于工業自動化、智能家居、清潔市場、醫療設備、機器人等領域。而傳統 PMOS 方案即使不斷增加外圍電路，上述目標仍然難以實現。

— 6-Pin 超級PMOS解決方案 —

— WS 6-Pin 方案優勢 —

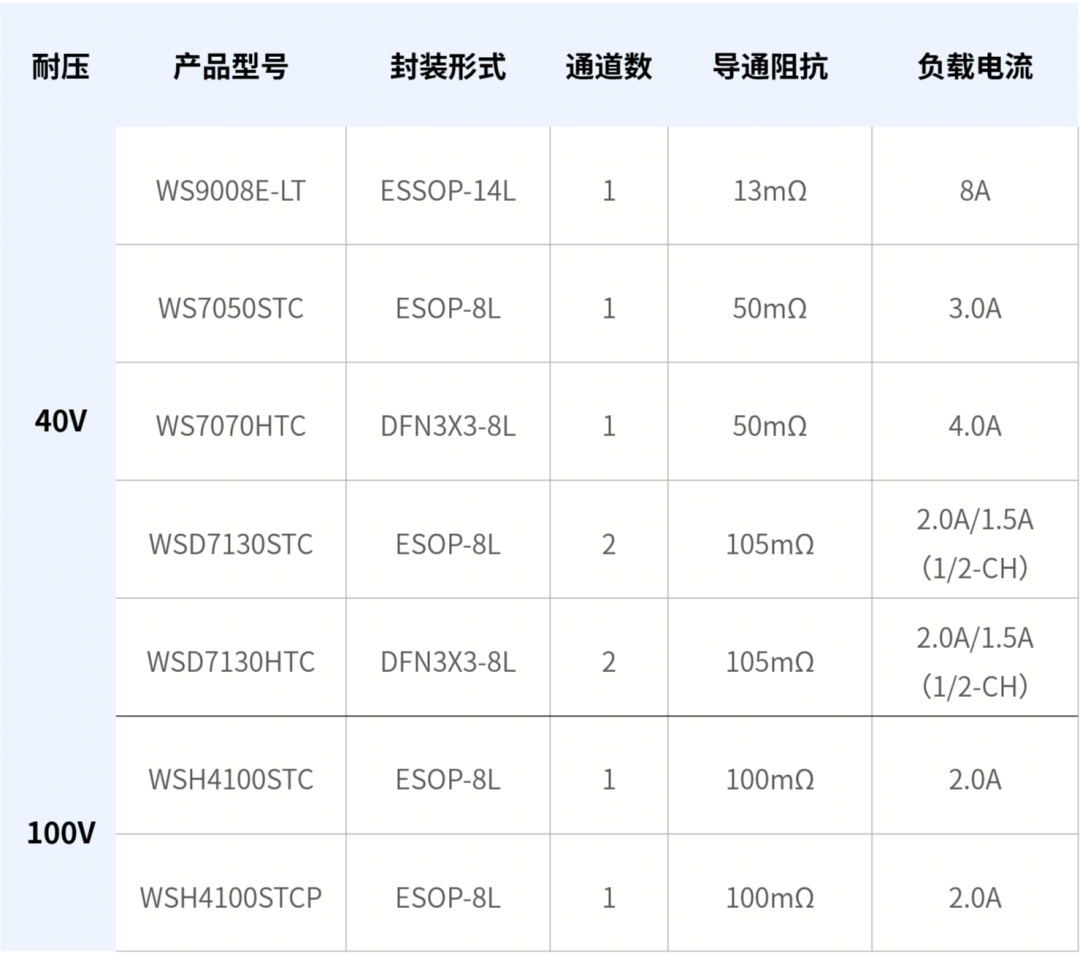

— 產品選型表（6-Pin） —

* 更多型號請參考產品數據手冊。

— 典型應用場景 —

智能家居：電動窗簾、空氣凈化器電機（實時電流監控 + 堵轉上報）

服務機器人：行走電機驅動（離線診斷線束是否脫落）

高端電動工具：無刷電鉆、割草機（過載保護 + 電流反饋）

服務器風扇：轉速監控 + 故障上報（無需額外傳感器）

— 測試波形圖 —

測試一

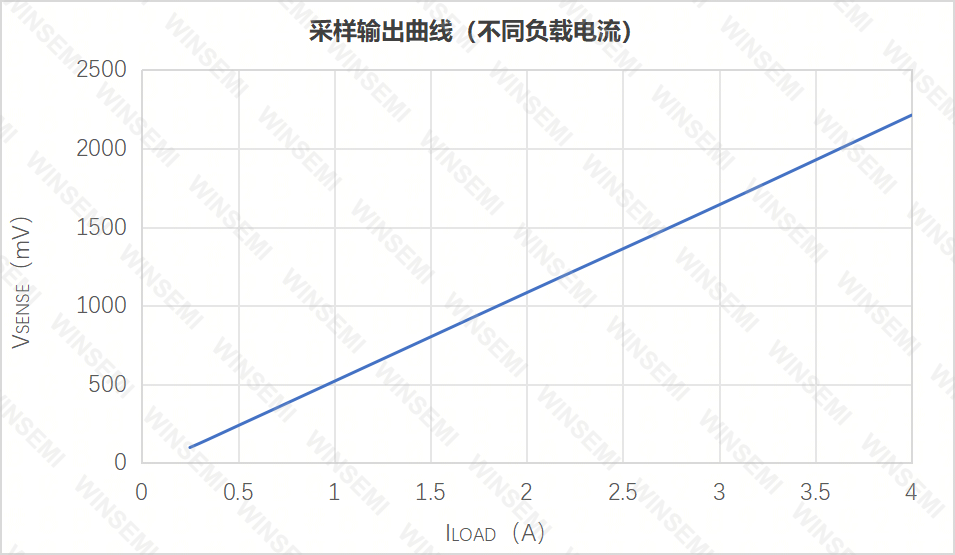

電流采樣輸出與負載電流的線性曲線

展示：IS電流采樣腳的電壓隨負載電流線性變化，誤差范圍可控。

對比：傳統 PMOS 需外置采樣電阻+運放，引入額外誤差與壓降。

測試二

Fault（ST）引腳在觸發保護時的狀態反饋

正常帶載3A，當負載電流增大至10A，此時會觸發過流保護：ST狀態高電平變?yōu)榈碗娖剑蝗暨^(guò)流狀態持續存在，累計達到7次脈沖，芯片會Latch；此時需要IN重新使能來激活。

通道說明：

CH1:INCH2:IS

CH3:STCH4:ILOAD

正常帶載3A，當負載電流增大至10A，此時會觸發過流保護：ST狀態高電平變?yōu)榈碗娖?；在芯片Latch之前，若過流狀態解除，芯片會重新恢復到正常工作狀態，ST狀態由低電平被上拉至高電平。

通道說明：

CH1:INCH2:IS

CH3:STCH4:ILOAD

*以上波形數據來自實驗室典型測試，實際表現以數據手冊為準。

6-Pin 方案不是簡單地在 PMOS 外圍堆一堆電路，而是從芯片底層把保護、診斷、采樣能力一體化集成：保護是根源的、故障是主動上報的、診斷是離線的、感知是精準的。如果您正在被傳統方案的“補丁式”設計困擾，不妨試試這顆芯片。

下一期我們將介紹 5-Pin 方案。
