產品描述

QX5252 是一款專為太陽能 LED 草坪燈設計的專用集成電路。

QX5252 僅需一個外接電感即可組成太陽能照明裝置。

QX5252 由開關型驅動電路、光控開關電路、過放保護電路、內部集成的充電開關和功率管等電路組成。

QX5252 采用專利技術，使得欠壓關斷時 LED 燈無閃爍。QX5252 工作電壓為 0.9V 到 1.5V，適合單節 AA 電池或是單節鎳氫電池供電。

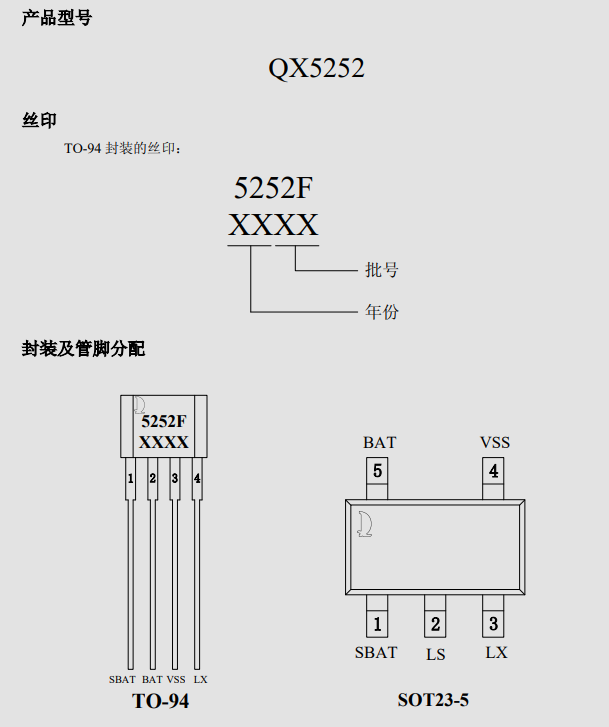

采用 TO-94 封裝的 QX5252 是通過太陽能板實現光控的，外圍電路不需要光敏電阻和普通電阻；而采用 SOT23-5 封裝的QX5252 是通過外圍的光敏電阻和普通電阻來實現光控的。

產品特征

1. 工作電壓：0.9V~1.5V

2. 輸出電流：小于 300mA

3. 高效率：84%

4. 專利的過放保護電路：關斷無閃爍

5. 內部集成光控開關

6. 內部集成肖特基二極管

7. 外圍僅需一個電感

QX5252 是一款專為太陽能 LED 草坪燈設計的專用集成電路。

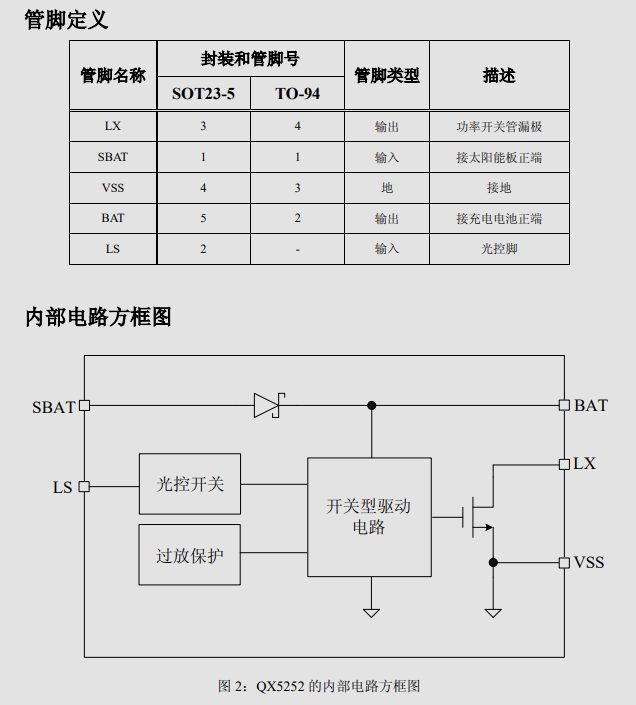

QX5252 內部包括開關型驅動電路、光控開關電路、過放保護電路，內部集成的充電開關和功率管等電路。

QX5252 可完成充電控制和驅動控制兩個功能。充電控制功能具體包括太陽能板電平檢測、充電控制、過放保護和防電池電流倒灌等功能；驅動控制功能具體包括可充電電池的電平檢測、產生脈沖波等功能。

QX5252 僅需一個外圍電感元件，就可以構成升壓型開關電源系統，且驅動效率最高可超過 84%，同時 QX5252 具有可自動完成充電的特性。

QX5252 工作電壓為 0.9V 到 1.5V，適合單節 AA 電池或是單節鎳氫電池供電。且 QX5252 采用 CMOS 工藝制造，功耗非常小。

QX5252 采用專利技術，使得當電池電量不足而欠壓關斷時 LED 燈無閃爍。
