1. 網絡配置簡介

本文檔介紹了系統的網絡基礎配置。另外為了解決在程序中修改網絡配置需求，我們也提供使用yaml-cpp庫修改網絡配置的簡單示例。

1.1 netplan與yaml文件

1.1.1 背景

本分析系統運行環境采用的是Ubuntu22.04系統。由于Ubuntu從18.04版本不再使用 ifupdown 配置網絡，而改用 netplan，所以在 /etc/network/interfaces 配置固定IP是無效的，必須在/etc/netplan/中進行使用yaml文件網絡配置，即我們需要了解yaml文件的基礎語法。

1.1.2 Netplan的網絡配置使用技巧

閱讀《Netplan的網絡配置使用技巧》，里面詳細說明了其語法基礎和注意事項

1.2 WIFI使用操作

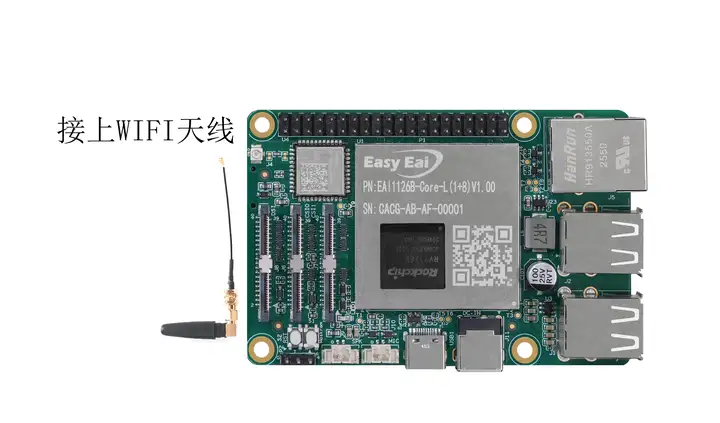

1.2.1 接上WI-FI天線

1.2.2 修改WI-FI網絡配置

用以下命令查看開發板網絡配置存放路徑，會發現有2個配置文件。其中52-wlan0-init.yaml是【wif網卡】相關的netplan配置。

ls /etc/netplan/

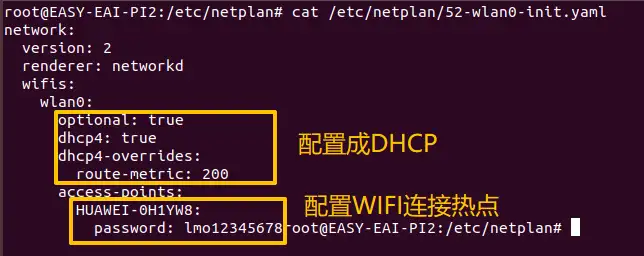

下面是一個把wlan0配置成DHCP的示例：

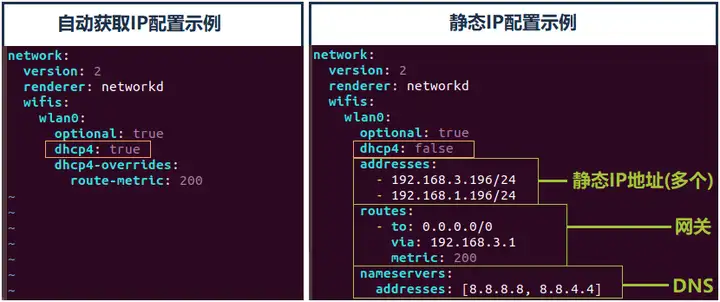

關于網卡配置每一個部分的配置細節說明，如下圖所示：

如果對yaml進行過了修改，則需要執行下方命令進行更新：

sudo netplan generate sudo netplan apply

2. 快速上手

2.1 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

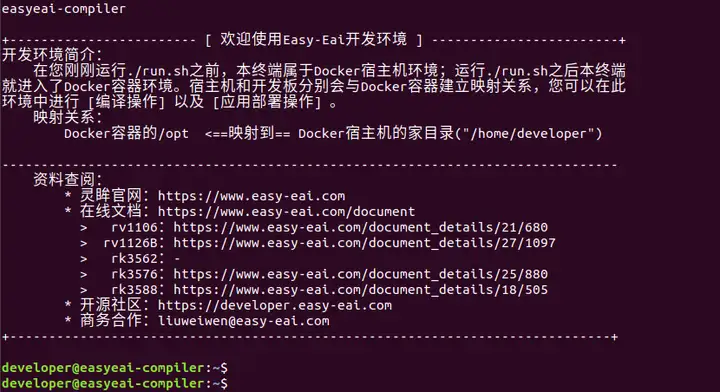

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment ./run.sh 2204

2.2 源碼下載以及例程編譯

首先，在虛擬機后臺終端，執行以下命令，創建外設單例源碼管理目錄：

cd /opt mkdir -p EASY-EAI-PI2/demo

首先，到【百度網盤】上下載相關的單例程序：

鏈接：https://pan.baidu.com/s/1Br608Hiff2Xs65PzWO_qWQ?pwd=1234

提取碼：1234

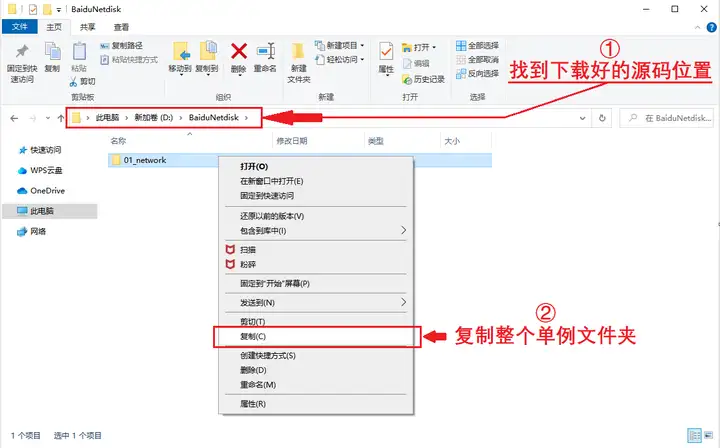

比如把單例程序下載到：此電腦\D:\BaiduNetdisk (無規定，用戶可自主選擇)，如下圖所示。

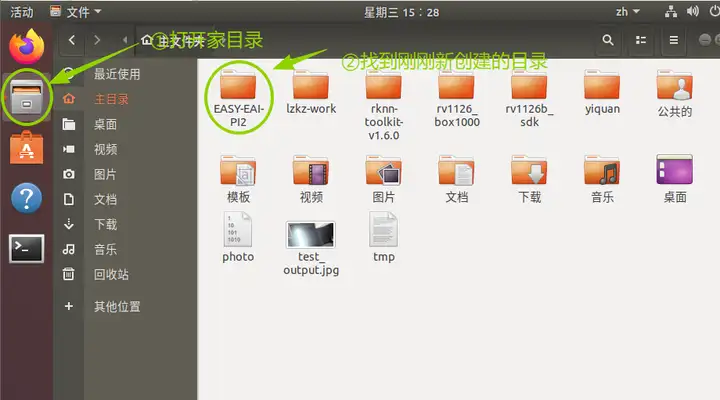

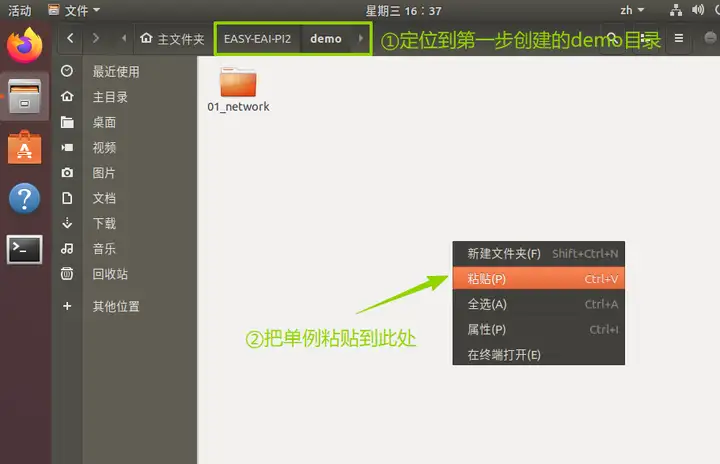

再將下載好的單例復制進入虛擬機的文件系統，過程如下圖所示。

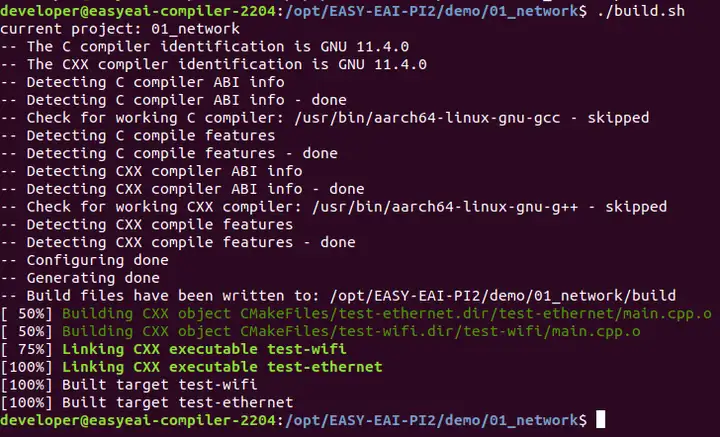

最后，進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-PI2/demo/01_network ./build.sh

注：

* 由于依賴庫部署在板卡上，因此交叉編譯過程中必須保持/mnt掛載。

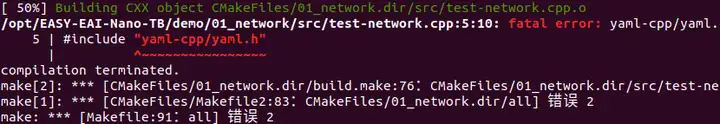

若有以下報錯則需要在【開發板上】安裝一下libyaml-cpp-dev庫

sudo apt-get install libyaml-cpp-dev

2.3 例程運行

通過串口調試或ssh調試，進入板卡后臺，定位到例程部署的位置，如下所示：

cd /userdata

運行例程命令如下所示：

./test-wifi

此demo的效果是把wlan0的配置修改成wifi station，連接到一個叫HUAWEI-0H1YW8的wifi AP(熱點)上。

2.4 運行效果

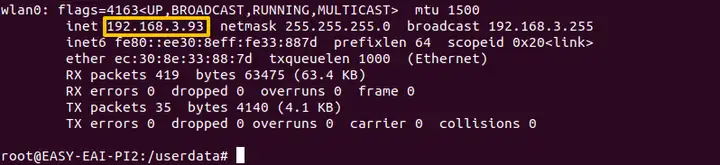

執行后若能成功連接，熱點則會給開發板分配IP地址，效果如下所示。

3. 操作例程

例程位于01_network/test-wifi/main.cpp。

3.1 例程源碼

以下代碼展示了設置wlan0的熱點連接的使用案例，供用戶編碼參考：

int main() { // 加載YAML文件 YAML::Node config = YAML::LoadFile("/etc/netplan/51-wlan0-init.yaml"); // =====================修改wifis的參數=========================== config["network"]["wifis"]["wlan0"]["dhcp4"] = "true"; config["network"]["wifis"]["wlan0"]["dhcp4-overrides"]["route-metric"] = "200"; config["network"]["wifis"]["wlan0"]["access-points"]["HUAWEI-0H1YW8"]["password"] = "lmo12345678"; // ============================================================= // 將修改后的YAML文檔寫回到文件中 std::ofstream fout("/etc/netplan/51-wlan0-init.yaml"); fout << config; fout.close(); // =======================重啟網卡=============================== system("sudo netplan generate"); system("sudo netplan apply"); return 0; }
