從半導體測試到生命科學，如何破解精密儀器設計中的“性能平衡難題”？

在精密測量?jī)x器的設計邏輯中，“精度”、“速度”與“尺寸”往往被視為難以兼得的“不可能三角”。當應用場景從靜態的直流校準演進到動態的流式細胞分析，或從低檢測躍升至±40V的高壓逆變器環境時，工程師面臨的挑戰已不再是如何選擇一顆高性能的數據轉換器 (ADC/DAC)，而是如何在受限的板級空間、功耗預算以及嚴苛的噪聲環境下，構建一套具備高度魯棒性的精密信號鏈。

而 ADI 的精密轉換器組合（如圖1所示），清晰地展示了其在這一領域的四維布局：超高精度(Ultra-Precision)、精密高速(Fast Precision)、緊湊精密(Compact Precision)以及精密高壓 (High Voltage Precision)。作為精密模擬技術的長期主義者，ADI不僅是在推陳出新硬件型號，更是在試圖通過底層架構的創新——如EasyDrive技術、SoftSpan功能以及高集成度的系統模塊（ADMX系列）——重新定義精密信號鏈的設計范式。

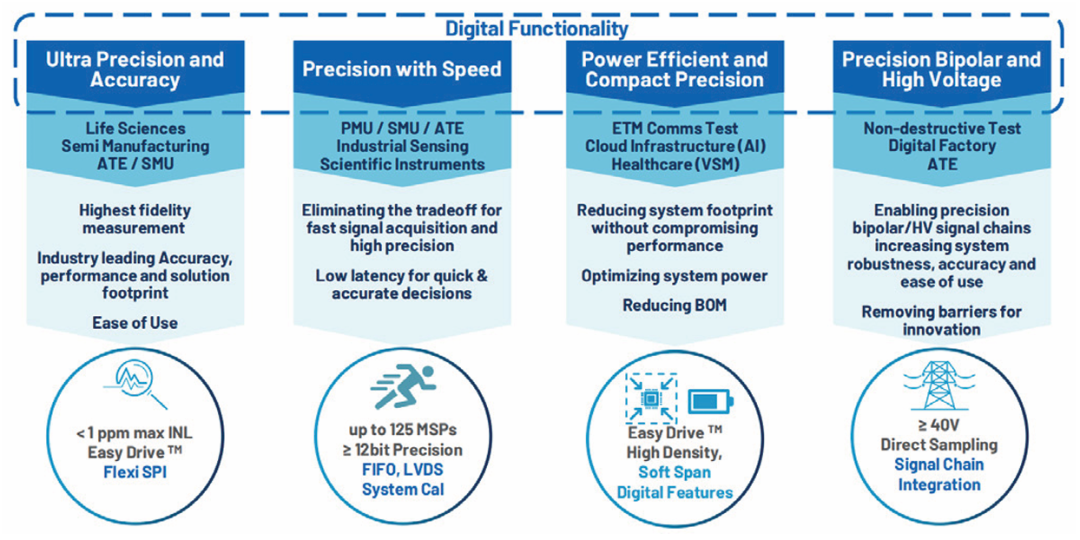

圖1：精密轉換器在關鍵應用中的創新

PART.01

保障直流精度的“定海神針”：1ppm下的可重復性

在超高精度領域，直流精度(DC Accuracy)是衡量信號鏈性能的核心標尺。對于半導體測試設備中的源表(SMU)或電池測試系統而言（如圖2所示），1ppm（百萬分之一）級別的積分非線性 (INL) 是區分頂級儀器與常規設備的“分水嶺”。

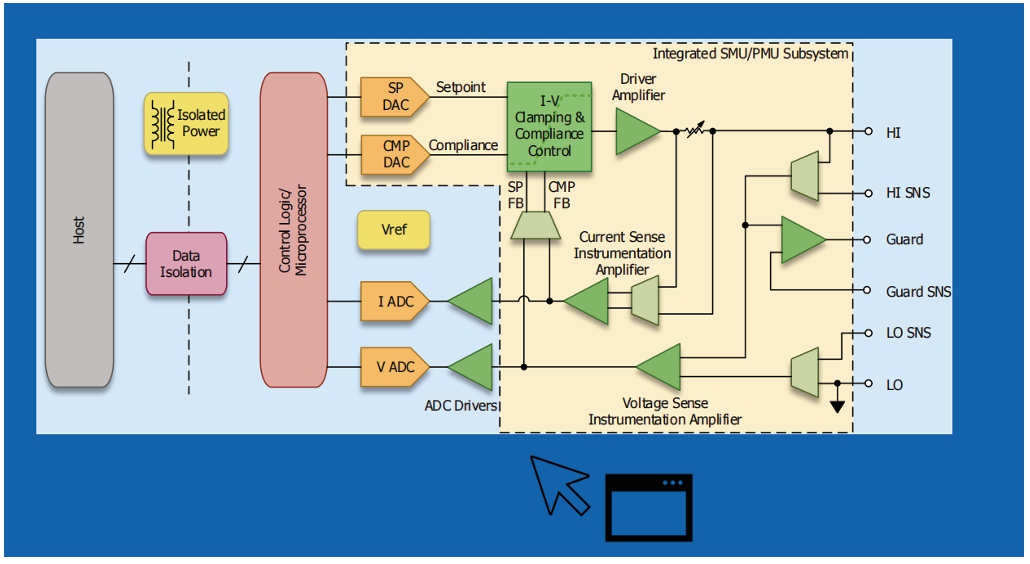

圖2：源測量單元(SMU)系統架構

ADI在這一維度的標桿產品是AD5791數模轉換器與AD4630-24模數轉換器。AD5791作為一款20位DAC，其提供的1ppm INL和小于0.5 ppm/°C 的溫度漂移，確保了信號源在極寬的時間跨度和環境波動下依然能保持高度的穩定性。在實際應用中，這種穩定性直接轉化為測試設備的可重復性和可再現性，這對于晶圓測試等需要長時間連續作業的場景至關重要。

與此同時，AD4630-24是當前性能表現十分優異的SAR ADC產品。在 2 MSPS的采樣速率下，它實現了±0.9ppm的INL最大值和105.7 dB的信噪比(SNR)。這種“既要又要”的性能表現，打破了傳統高分辨率ADC在速度與噪聲之間的權衡。

PART.02

打破速度與精度的邊界：低延遲的動態響應

當應用場景切換到流式細胞儀(Flow Cytometry)或掃描電子顯微鏡 (SEM)時，信號鏈的需求重心從單純的直流精度轉向了動態性能與低延遲。在這些控制閉環系統中，每一納秒的延遲都可能導致反饋補償?shù)氖Щ驁D像采集的模糊（如圖3所示）。

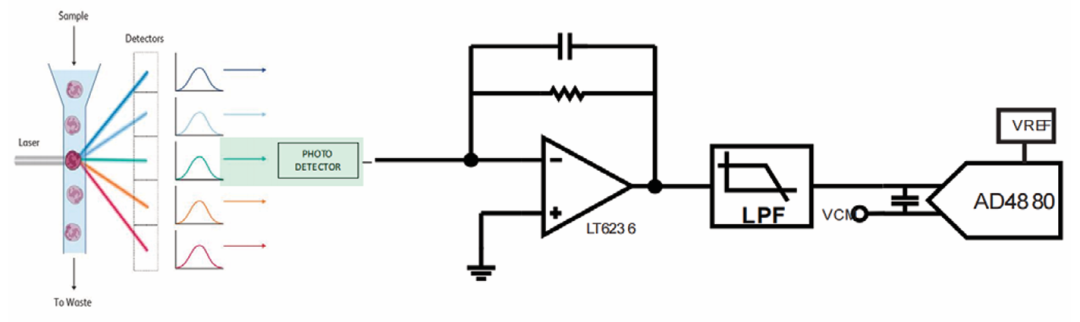

圖3：Flow Cytometry（流式細胞術）的工作原理和對應的模擬信號鏈

ADI的快速精密系列(Fast Precision)正是為此而生。以AD4080為例，這款20位ADC提供了40 MSPS的采樣速率，同時保持了小于10 nV/√Hz 的噪聲譜密度。這種高的采集能力，能夠捕捉極細微的瞬態信號。而在輸出端，AD3552R則以33 MSPS的速率和100ns的建立時間，確保了電子束定位等精密驅動應用的高速動態響應。

這種代際躍遷的背后，是對“低延遲”這一核心指標的極致追求。在高速閉環控制中，AD4080通過創新的架構實現了首次 測量的準確性，避免了傳統高階Delta-Sigma ADC常見的群延遲問題。這種特性對于硬件在環(HIL)仿真和寬帶信號生成具有決定性意義。

此外，還有一點不可忽視，那就是在流式細胞術等應用中，信號鏈不僅要求極速響應，更對熱管理有著近乎嚴苛的要求。由于數據量巨大，系統往往需要覆蓋DC到2MHz的超寬信號帶寬。 AD4080的設計邏輯在于打破“高速必高功耗”的定律。它在全速40 MSPS運行時功耗僅為79.3 mW，更具工程價值的是其功耗的 可伸縮性——功耗隨吞吐速率的降低而線性下降。這種特性允許工程師根據實時分析頻率動態調整系統負載，從而簡化了高 通道密度下的散熱設計。

而在針對掃描電子顯微鏡(SEM)等精密成像應用場景中，AD3552R 這類DAC則通過33 MUPS的更新速率與15 nV/√Hz的極低輸出噪聲譜密度(NSD)，直接解決了圖像邊緣的“模糊(Blur)”現象。其底層支持的低建立時間與低毛刺能量，確保了電子束在納秒量級 定位時的絕對平滑度，這是實現原子級成像清晰度的關鍵物理支撐。

PART.03

EasyDrive架構：從“元器件思維”到“系統思維”的轉變

在傳統的精密ADC設計中，驅動級的設計往往是工程師的噩夢。深入到物理底層，精密SAR ADC采樣過程中的核心痛點在于采樣保持電容(CSH)切換時引起的電荷注入，即“反沖毛刺(Kickback)”。為了應對這種瞬態沖擊，傳統方案不得不依賴于高帶寬、高壓擺率的驅動放大器強行“壓制”毛刺，這不僅推高了系統功耗，更引入了額外的噪聲。

ADI推出的EasyDrive技術，本質上是從底層架構上消除了這一痛點 （如圖4所示），信號鏈的“去冗余化”在EasyDrive架構中得到了物理層面的驗證。通過引入內部預充電(Pre-Charge)電路，ADC 在采樣周期開始前，通過時序同步將內部CSH充電至接近前一采樣值的水平，從而將進入輸入端的電荷總量降低了幾個數量級。與此同時，諸如AD469x等器件提供的高阻抗(High-Z)模式，實質上是通過內部緩沖將驅動級與采樣電容物理隔離，使得模擬前端即便面對高阻抗信號源（如無緩沖的電阻分壓器或精密濾波器），也能在不加緩沖器的情況下保持極高的采集精度。

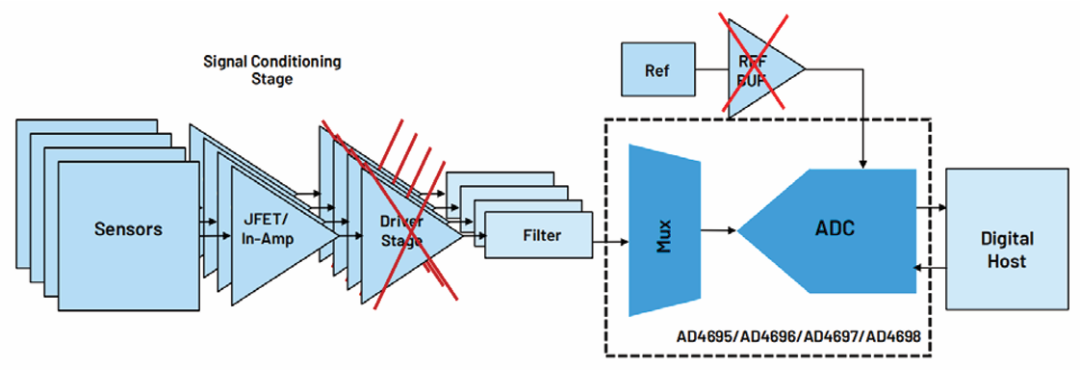

圖4：EasyDrive技術通過集成化設計，顯著優化傳統信號鏈架構

在緊湊精密(Compact Precision)產品線中，這種技術的價值被成倍放大。例如，AD4696系列16通道ADC通過集成EasyDrive，能夠讓整體解決方案尺寸減少75%，功耗降低60%。對于便攜式生命體征監測(VSM)或無線環境監測系統而言，這種集成度提升不僅是數字上的減少，更意味著更長的電池壽命和更小的物理輪廓。與之配合的AD3530R作為目前市面上極小的八通道DAC，采用 2.1mm x 2.1mm封裝，其超低電源裕量(Low Headroom)特性——低至 40mV——在熱光應用(Thermo-optic)等受限電源軌的環境下，顯著 提升了系統的效率和通道密度。

PART.04

高壓信號鏈的集成進化：化繁為簡的工程美學

傳統的精密高壓監測方案（如逆變器測試或負載端電流監測） 通常是一場“補丁設計”。工程師必須在VCC>20V的高共模環境下，通過由儀表放大器、精密分壓電阻和外部緩沖器組成的離散信號鏈，來提取檢測電阻上微弱的電壓降。這種方案的物理局限在于：離散電阻網絡隨溫度漂移的不一致性會直接破壞系統的共模抑制比(CMRR)，且復雜的布局增加了寄生參數影響信號完整性的風險。

譬如工業逆變器測試或LED老化測試中，系統往往需要處理±15V、 ±20V乃至±40V的高壓雙極性信號。傳統的做法是利用儀表放大器進行衰減，輔以分壓電阻網絡，最后送入低壓ADC。這種離散方案不僅導致電路板布局極其復雜，更由于匹配電阻的漂移引入了不可控的系統誤差。

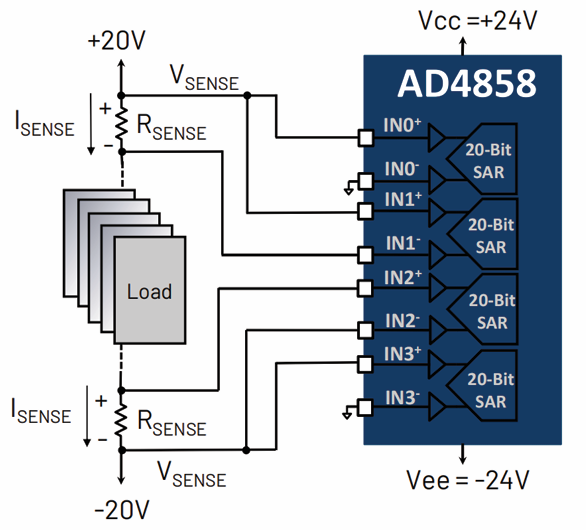

ADI在高壓精密(High Voltage Precision)領域的突破，集中體現在 AD4858這類高度集成的信號采集系統上（如圖5所示），傳統離散信號鏈方案的復雜性困局得以終結。通過在單芯片上集成高密度的數據采集路徑，AD4858提供了高達120 dB的共模抑制比，能夠直接耐受高達±40V的信號波動。

圖5：AD4858高/低側電壓與電流檢測簡化方案

其核心優勢在于每通道可獨立配置的SoftSpan范圍，配合片內的數字增益、偏置及相位調整功能，在數字域內即可消除前端模擬元件引入的溫漂誤差。這種“端到端”的集成不僅將外部組件數量降至最低，更通過消除中間環節，確保了信號鏈在寬動態范圍下的線性一致性。

更進一步，通過Per-channel可配置的SoftSpan功能，工程師可以 在數字域動態調整每個通道的量程（如從2.5V到40V切換），并 進行片上的增益、失調和相位補償。這種“傳感器到比特流 (Sensor-to-Bits)”的直連方案，轉變了高壓精密信號鏈的構建邏 輯，將原本由昂貴分立器件承擔的任務交給了具備數字化特征 的集成芯片。

PART.05

行業洞察：精密模擬的“數字化”與“模塊化”趨勢

縱觀ADI最新的精密轉換器布局，我們可以清晰地觀察到兩個深刻的行業趨勢：

首先是精密模擬功能的數字化增強。無論是ADMX系列模塊中內置的專利數字預失真(DPD)算法，還是ADC片內的平均濾波和自主監控功能，都表明數據轉換器不再僅僅扮演“翻譯”的角色，而是開始承擔起部分信號處理的任務。這種趨勢減少了對后端處理器(FPGA/MCU)計算資源的依賴，同時也降低了系統級固件開發的復雜度。

其次是從單一器件向信號鏈模塊(Module)的躍遷。ADMX1002等模塊的推出，標志著ADI正在將復雜的電路設計（如超低失調、低毛刺的正弦波發生電路）進行“黑盒化”。對于儀器廠商而言，這意味著可以將研發精力從底層的模擬調優中解脫出來，轉而投入到更具差異化的應用算法和用戶體驗上。

在半導體行業追求極致效能的今天，ADI對精密信號鏈的整合與優化，實際上是在解決一個普適的工程矛盾：如何用更簡單的設計實現更嚴苛的指標。

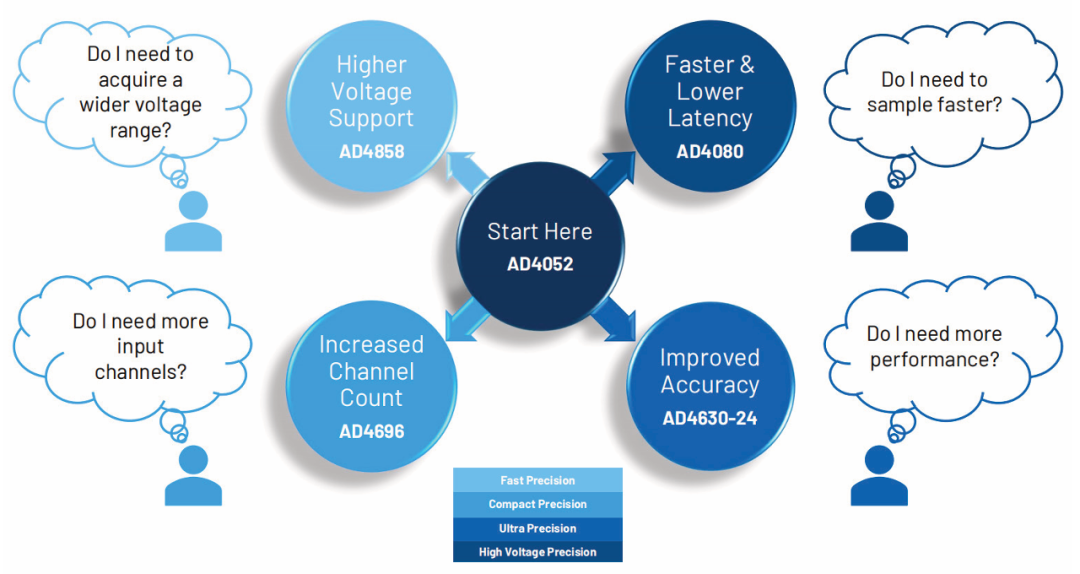

圖6：精密DAC產品選型決策樹

通過超高精度、快速、緊湊、高壓四個維度的精準切入，配合 EasyDrive、SoftSpan等底層架構創新，ADI不僅鞏固了其在精密轉換器領域的護城河，更通過減少系統級BOM、降低功耗和面積，賦予了下游工程師更高的設計自由度。

在未來，隨著AI醫療、自動測試設備以及工業物聯網的持續深 化，現代精密儀器的設計正在步入一個全新的階段：芯片本身即是子系統。從選型決策樹（如圖6所示）中可以看到，無論是從基礎的AD4052起步，還是向追求24位極致分辨率的AD4630-24跨越，其背后都遵循著一套“按需匹配”的模塊化邏輯。廣大工程師可以根據電壓范圍、通道數、性能冗余及采樣速度，在決策樹中找到最優解，而這儼然已成為這一代精密設計的新起點。未來的儀器設計將不再是繁瑣的底層元件調優，而是基于高集成度、數字化增強型硬件的系統級定義。工程師可以利用這種更成熟的選型起點，在更短的周期內實現從實驗室原型到工業級產品的工程落地。
