圖2展示的是輸出和LED相連的配電開關。MIC2007可以在2.5V-5.5V的輸入電壓下工作。它是通過外置電阻器Rset來設定限流值的。限流值等于CLF/Rset，CLF為限流因數，一般是245(請參考MIC2007數據表暨電氣性能表)，而Rset 則等于0.7 kΩ。因此，限流值就是245/0.7 kΩ = 350 mA。

　　當開關打開時，LED會試圖吸收盡可能大的電流，但由于開關的限制，最大只能為350mA。因此，只要開關打開，而且開關輸入電壓(Vin)在2.5V-5.5V的范圍之內，流過LED的電流就能一直保持在350mA。

　　有了限流開關，LED的限流值就能通過改變Rset電阻器的值來在200 mA到2 A之間調整。如此寬的一個限流值范圍，可以適用于各種高功率LED，并使之能用于各種應用。

　　這一IC帶有Cslew管腳，Cslew和Vin之間的電容器通過它來連接。Cslew電容器可以用來延長LED的開啟時間。同時，它還帶有一個內置負荷放電晶體管(P-channel FET)。當開關關閉時，這個FET會放出輸出電流。

　　圖3：利用MIC2007來逐漸開啟和關閉LED

　　在某些應用中，需要逐漸開啟和關閉LED，以使得觀眾不會因為光照條件的突然改變而短暫性失明。圖3就展示了一個可以任意設定開啟時間和關閉時間的方案。

　　在這里，開啟的輸入和Vin是相關的，而對開啟和關閉的控制則是通過給Ilimit管腳發一個5 V的信號來完成(圖3中沒有顯示Cslew管腳)。

　　要算出圖3中電路的限流值，需把0.5 kΩ和0.2 kΩ(3.33 kΩ和0.212 kΩ電阻器的等效電阻)相加，得出0.7 kΩ。這樣的話，限流值就是245/0.7 kΩ = 350 mA。另外，通過一個680 μF的電容器值，開啟和關閉時間被設定在300 ms。這個時間是這樣計算出來的：2.2 x R x C = 2.2 x 0.2 kΩ x 680 μF = 300 ms。其結果如下圖4中所示。

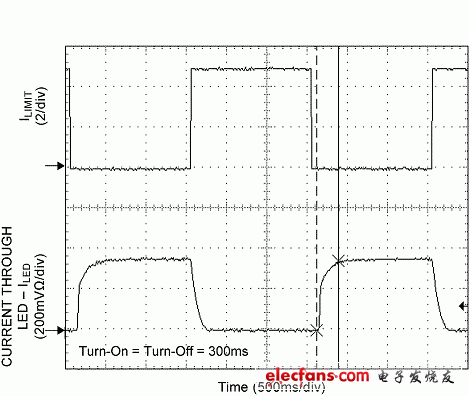

　　圖4：通道1是加到Ilimit上的0 5 V信號，而通道4則是通過LED的電流(Iled; 開啟時間= 關閉時間= 300 ms)。

　　MIC2007可以在開關開啟且LED已點亮之后調節限流值。而通過改變限流值，就可以動態調節LED的光強度。如圖5所示，有4個電阻器連接到Ilimit管腳。

　　圖5：4級LED光強度控制

　　如果4個電阻器的電阻值一致，LED光強度就可以有4個不同等級。將幾個電阻器連接到Ilimit管腳上，就能獲得幾個等級的LED光強度。

　　如果電阻器的電阻值不同，則可以通過采用不同的電阻器組合，來調節LED的光強度。比如，如果電阻值為R, R/2, R/4, R/8和R/16的5個電阻器都被采用，那么組合R, R/2 和R/4三個電阻器時LED的光強度就更低，而組合R/4, R/8和R/16三個電阻器時LED的光強度就更高。

　　Micrel公司的MIC2000系列限流配電開關可以允許最大2A的電流流向負載，這樣大的電流足夠用于系統中的大部分負載。限流配電開關可以給目前眾多設計人員都在使用的高功率LED提供負載，以滿足當今市場中各種照明應用日益增長的要求。
