開關電源脈寬調制器原理圖 - 電子發燒友網開關電源熱門電路Top20
2012年07月23日 14:05 來源：電子發燒友網 作者：電子大兵 我要評論(0)

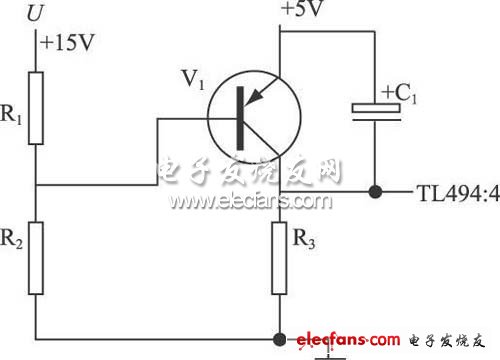

5、TL494構成的開關電源脈寬調制器原理圖
該開關電源脈寬調制器采用性價比較高的脈寬調制器T L494。TL494 的第四腳為死區控制， 它既可以為變換功率管提供安全的死區時間控制， 也可以作為驅動芯片的軟啟動控制。開機瞬間， 電容器C1上未建立電壓， + 5 V 通過電容C1 送TL494： 4 腳， 封鎖脈寬調制器的輸出脈沖。隨著電容C1 兩端電壓逐漸升高， T L494： 4 腳電壓逐漸下降， 驅動脈沖寬度逐漸展寬。當輔助電源+ 15 V 出現故障時， 三級管V1迅速導通， + 5 V 電壓經三極管V1 送T L494： 4 腳， 切斷驅動脈沖， 使開關電源停止工作而不致?lián)p壞。

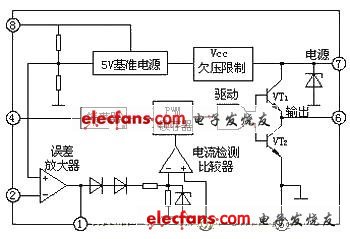

6、一種UC3842設計的PWM開關電源電路
UC3842 采用固定工作頻率脈沖寬度可控調制方式，UC3842設計的PWM開關電源電路如下所示：
