6Z4電子管參數資料
2009年01月31日 10:36 www.elecfans.co 作者：本站 用戶評論（0）
關鍵字：
6Z4電子管資料

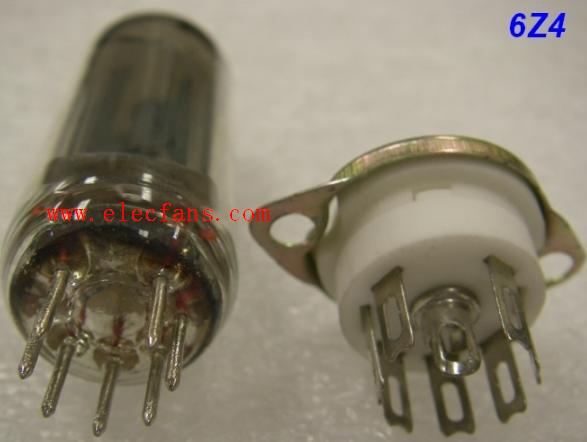

6Z4管子圖片
類型:旁熱式陰極雙陽極整流二極體
主要用途:全波整流
(基本資料)
燈絲電壓(Uf)=6.3V;
燈絲電流(If)=0.6A;
平均整流電流（Icp）≥72mA;
變壓器次級線圈交流電壓有效值（Urms）=2×350V;
負載電阻（Rz）=5.2kΩ;
濾波電容（C）=16μF.
(極限運用資料)
最大燈絲電壓（Ufmax）=7V;
最小燈絲電壓（Ufmin）=5.7V;
最大陽極反向電壓峰值（Upmax）=1kV;
最大燈絲與陰極間電壓（Ufkmax）=+100-400V;
最大整電流（Ikmax）＝75mA.
