高速開關二極管詳細資料

??? 可以改善二極管的反向恢復特性，實現高速開關的二極管。用于在較高開關頻率下動作的反相器、開關整流器的還流二極管、整流二極管。同時正向損失也可降低。

??? 特? 征???

?PN接合二極管由于利用了少數載子，因此導電調制效果雖然可以降低正向電壓，但少數載子所帶有的反向恢復特性會阻礙高速切換。FRD和HED雖然都是PN接合二極管的一咱，但是將白金等重金屬加入Si單結晶中，增加電子和空穴的再結合中心，能迅速消滅關斷后的少數載子。同時，肖特基勢壘二極管主要是由多數載子在運動，因此不會出現反向恢復特性。因此，運行也更快速。

??? 反向恢復特性???

?PN接合二極管在正向電流的狀態下突然施加反向電壓的話，應付以在瞬間有較大的反向電流流通。這是因為從PN接合注入的少數載子反向移動，而該電流將流通直到少數載子流出或消滅為止。高速開關二極管用于縮短反向電流變?yōu)榱銥橹沟臅r間（反向恢復時間：trr）、改善反向電流波形的平滑性。

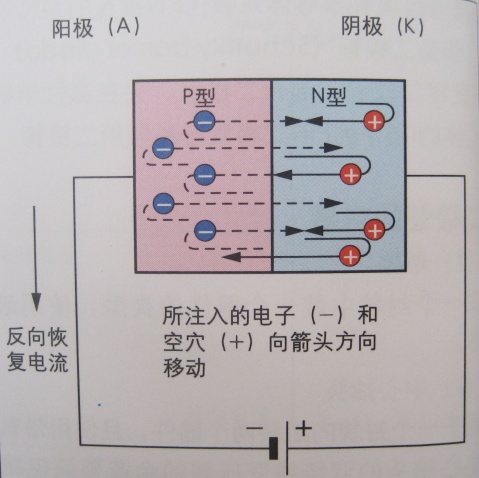

外加反向恢復電壓時的少數載子的動作

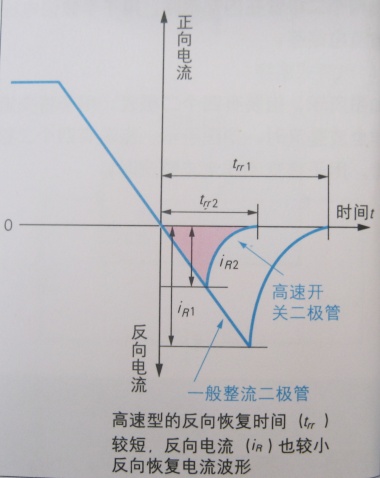

反向恢復電流波形

??? 種 類

??? 1）高速恢復二極管（FRD：Fast Recovery Diode）???

高速恢復二極管在結構上和一般整流二極管基本相同，但它是一種有白金、金等摻雜物質擴散在Si結晶中，增加了電子和空穴的再結合中心，關閉后少數載子會立刻被消滅的二極管。因此可以提高二極管的反向恢復特性（反向恢復時間：trr），實現高速動作。

??? 2）高效二極管（HED：High Efficiency Diode）???

?高效二極管比上述FRD速度更快，損失更低（正向電壓較低），因此它使用外延晶圓，在利用導電調制效果（參考PIN二極管）來降低正向電阻的同時，通過追加重金屬擴散，能在不損壞正向特性的情況下，提高反向恢復特性。HED用于比FRD更為高速的開關電路。

??? 3）肖特基勢壘二極管（SBD：Schottky Barrier Diode）???

真空能量等級和傳導帶等級的能量的差（稱為電子親和力）是利用金屬和半導體的不同，根據和PN接合不同的原理，通過改變外加電壓的方向來控制電流開合的。它和利用少數載子擴散電流的PN接合不同，主要是利用多數載子的漂移電流，因此可以實現高速開關。肖特基勢壘二極管和PN接合二極管相比反向電流較大，因此在高壓下使用時容易發生熱故障，使用時要非常小心。

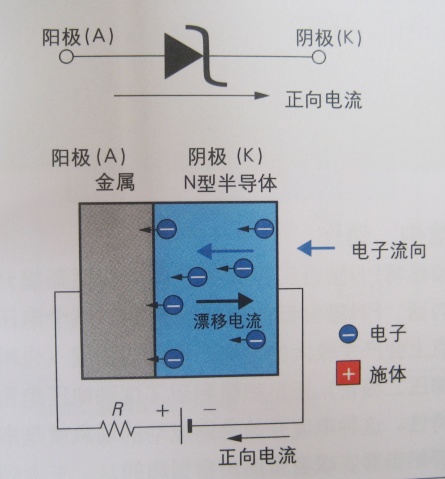

肖特基勢疊二極管的通電狀態和記號

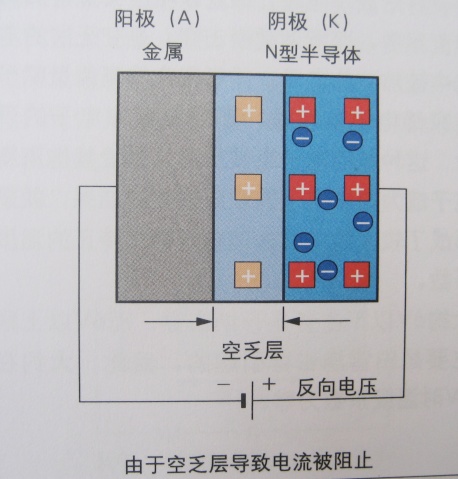

肖特基勢疊二極管的阻止?fàn)顟B(tài)
