半導體傳感器的種類和使用方法
2010年03月01日 11:40 m.sdkjxy.cn 作者：佚名 用戶評論（0）
關鍵字：
利用光、溫度、磁性、壓力、加速度等外部環境的變化引起半導體內部的載子、空乏層、接合部分電容等的變化，作為電壓及電容變化取出的即為半導體傳感器。
半導體傳感器的種類

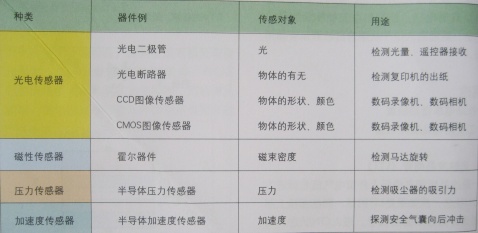

下圖所示代表性半導體傳感器的種類、傳感的對象以及用途。
?
比如，光電傳傳感器有光電二極管。這是將進入接合部分的光量變換為電荷的傳感器，可以將排列多個光電二極管的電荷通過時鐘脈沖像“水桶傳接”般取出的即為CCD圖像傳感器。
磁性傳感器的動作原理
這里就屬于磁性傳感器的霍爾器件（Hall element）作說明
霍爾器件的動作原理
如果在半導體芯片中流通控制電流（IH），在電流垂直的方向上外加磁場（磁束密度B）的話，電流和磁場呈垂直的方向上將產生電壓。這種現象叫做霍爾效應，產生的電壓叫做霍爾電壓（VH）。利用這種霍爾效應，檢測出磁場的傳感器即為霍爾器件，材料主要適用Si、 GaAs。
內置放大輸出電壓的電路等的器件叫做霍爾IC。
霍爾電壓VH用
VH=KH．IH．B來表示。
KH：積感應系數（常數）
用 途
用于馬達旋轉測、乘法電力計等。

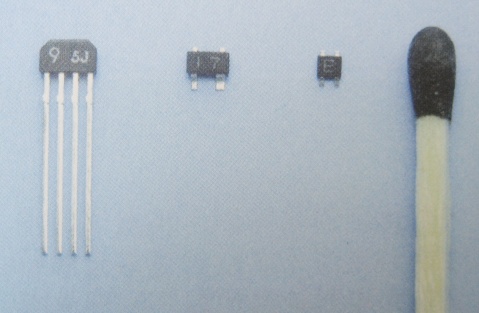

霍爾器件的外觀
霍爾器件的動作原理
