繼電器型號命名和分類方法,繼電器常用觸點組合形式
3．1繼電器的型號一般由主稱代號、外形符號、短劃線、序號和防特征符號組成
3．2繼電器的規格號由型號和規格序號二部分組成。型號與規格序號之間用斜線分隔，規格序號不能單獨使用。 3．3繼電器的規格序號，須根據形成其系列的主要特征（線圈額定電壓、安裝方式、引出端形式或觸點組數等）進行編制。 |
| 3．4各類繼電器的型號和規格號組成如表5所示： |
|
分類號 |
名 稱 |
型 號 |
斜線 | 規格 序號 | ||||
|
第一部分 |
第二部分 |
第三部分 |
第四部分 |
第五部分 | ||||
|
主 稱 |
外形符號 |
短劃線 |
序 號 |
防護特征 | ||||
|
1
|
直流電磁繼電器 |
? |
W(微型） C(超小型） X（小型） |
—— —— |
? |
M（密封） F（封閉） |
/ / |
|
|
微功率 |
JW | |||||||
|
弱功率 |
JR | |||||||
|
中功率 |
JZ | |||||||
|
大功率 |
JQ | |||||||
|
2 |
交流電磁繼電器 |
JL | ||||||
|
3 |
磁保持繼電器 |
JM | ||||||
|
4 |
混合式繼電器 |
見注 | ||||||
|
5 |
固態繼電器 |
JG | ||||||
|
6 |
高頻繼電器 |
JP | ||||||
|
7 |
同軸繼電器 |
JPT | ||||||
|
8 |
真空繼電器 |
JPK | ||||||
|
9 |
溫度繼電器 |
JU | ||||||
|
10 |
電熱式繼電器 |
JE | ||||||
|
11 |
光電繼電器 |
JF | ||||||
|
12 |
特種繼電器 |
JT | ||||||
| 13 |
極化繼電器 |
JH | ||||||
| 14 |
電子時間繼電器 |
JSB | ||||||
| 注：混合式繼電器的型號為被組合的電磁繼電器型號中的外型符合之后加標字母H(混)。 |
|
---佳捷繼電器------ |

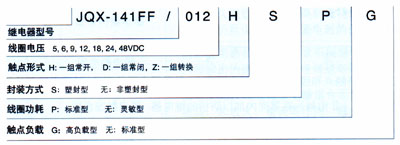

| 3．5本公司產品詳細標志，典型如下： |
 |
|
繼電器常用觸點組合形式 | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
或
或
