SSR的內部電路構成例
2010年03月02日 16:20 m.sdkjxy.cn 作者：佚名 用戶評論（0）
關鍵字：SSR(17320)
| 負載規格 | 過零觸發功能 | 絕緣方式 | 電路構成 | 型號 |
| 交流負載用 | 有 ＊1 | 光電耦合器 |  |
G3H G3B G3F G3NA（AC輸入） |
| 無 | 光電三端雙向可控硅開關 |  |
G3NE G3J G3F G3H G3TA-OA | |
| 有 ＊1 | 光電三端雙向可控硅開關 |  |
G3PA-VD G3PB（單相） G3NA（DC輸入） G3NE | |
| 有 ＊1 | 光電三端雙向可控硅開關 |  |

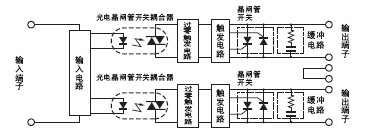

G3PB-2（N）（三相） ＊2 | |
| 有 ＊1 | 光電三端雙向可控硅開關 |  |

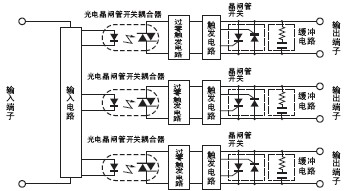

G3PB-3（N）（三相） ＊2 | |
| 有 ＊1 | 光電耦合器 |  |
G3NA-4□□B型 G3NH G3PA-4□□B型 G3PB-5□□B型 | |
| 直流負載用 | —— | 光電耦合器 |  |
G3FD、 G3HD G3BD G3TA-OD G3NA-D |
| 交流·直流 負載用 |
無 | 光電·霍爾·耦合器 |  |
G3FM |
| ＊1. 過零觸發功能 具有過零觸發功能的SSR在交流負載電壓為零或接近零時動作。 具有過零觸發功能的SSR有以下效果。 ·減小負載接通時的爆裂噪聲。 ·在燈、加熱器、馬達等的負載中由于抑制了接通電流，可以減輕對電源的影響，還可以減小接通電流保護電路。 ＊2. 200V型的輸出開關元件上使用了晶閘管。 |
