共基極放大器,共基極放大器放大電路

交流信號電壓疊加在直流電壓上，使晶體管基極、發射極之間的正向電壓發生變化，通過晶體管的控制作用，使集電極電流有更大的變化，它的變量在集電極電阻上產生大的電壓變量，從而實現電壓放大。放大器有三種組態：共基極、共發射極、共集電極。

晶體管的基極靜態電流、電壓或集電極靜態電流、電壓在特性曲線上所對應的點，稱為放大器的靜態工作點。

放大器的性能指標包括:

1、放大倍數（增益）

①電壓增益：Ｋｕ＝Ｕｏ／Ｕｉ或Ｋｕｓ＝Ｕｏ／Ｕｓ

②電壓增益：Ｋｉ＝Ｉｏ／Ｉｉ或Ｋｉｓ＝Ｉｏ／Ｉｓ

③功率增益：Ｋｐ＝Ｐｏ／Ｐｉ＝∣ＵｏＩｏ／ＵｉＩｉ∣＝∣ＫｕＫｉ∣

2、輸入、輸出電阻

輸入電阻為放大器對信號源所呈現的負載效應；或由放大器輸入端向放大器看進去的等效電阻，Ｒｉ＝Ｕｉ／Ｉｉ。

輸出電阻為將放大器的輸出端等效為具有內阻的電壓源，則電壓源的內阻即為放大器的輸出電阻；或由放大器輸出端向放大器看進去的等效電阻，Ｒｏ＝Ｕｏ／Ｉｏ。

3、其它

通頻帶，非線性失真系數，最大不失真輸出電壓，最大輸出功率與效率。

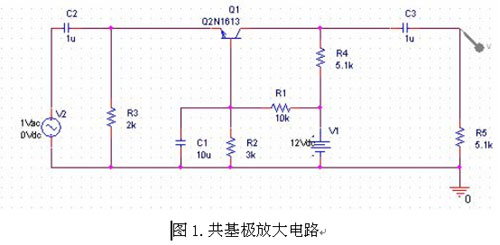

下圖為共基極放大電路的電路圖.

共基極放大電路是一種電流放大倍數略小于1，而電壓放大倍數大，其輸入信號Vi 由E極輸入，輸出信號Vo 由C 極輸出。輸入與輸出信號與共集極放大器模式一樣，不會發生相位顛倒的情形。即輸出與輸電壓同相，同時其輸入電阻小，輸出電阻大。共基極放大電路特別突出的優點在于晶體管的截止頻率，較之共射電路晶體管的截止頻率提高了(1+β)倍，故共基極電路有更高的工作頻率，適用于寬頻帶放大電路、高頻諧振放大器等，共基極電路在高頻電路中應用是很廣泛的。

下表是晶體管三種基本放大器的性能比較.

共基極放大電路中，輸入信號是由三極管的發射極與基極兩端輸入的，再由三極管的集電極與基極兩端獲得輸出信號因?yàn)榛鶚O是共同接地端，所以稱為共基極放大電路。
　　共基極放大電路具有以下特性：
　　1、輸入信號與輸出信號同相；
　　2、電壓增益高；
　　3、電流增益低（≤1）；
　　4、功率增益高；
　　5、適用于高頻電路。
　　共基極放大電路的輸入阻抗很小，會使輸入信號嚴重衰減，不適合作為電壓放大器。但它的頻寬很大，因此通常用來做寬頻或高頻放大器。在某些場合，共基極放大電路也可以作為“電流緩沖器”（Current Buffer）使用。
