光纖耦合器又稱分歧器 、連接器、耦合器、法蘭盤，是用于實現光信號分路/合路，或用于延長光纖鏈路的元件，屬于光被動元件領域，那么光纖耦合器工作原理是什么呢？我們一起來了解看看吧。

　　【光纖耦合器工作原理】

　　光纖耦合器是光纖與光纖之間進行可拆卸（活動）連接的器件，它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去，并使其介入光鏈路從而對系統造成的影響減到最小。對于波導式光纖耦合器，一般是一種具有Y型分支的元件，由一根 光纖輸入的光信號可用它加以等分。當耦合器分支路的開角增大時，向包層中泄漏的光將增多以致增加了過剩損耗，所以開角一般在30°以內，因此波導式光纖耦合器的長度不可能太短。

　　光纖耦合器結構與原理解析

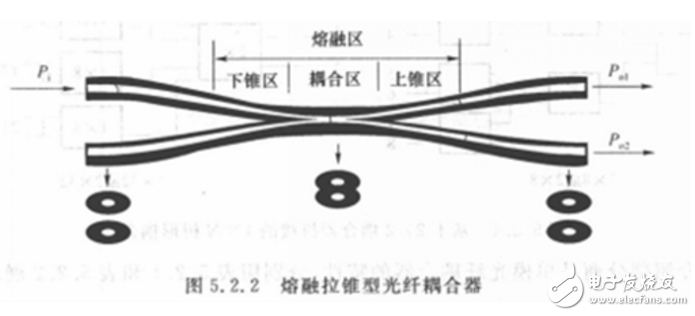

　　熔錐法是制作耦合器的最普通的技術，熔融拉錐型光纖耦合器是將兩根（或者兩根以上）光纖去除涂覆層，以一定方式靠攏，在高溫加熱下熔融，同時向兩側拉伸，在加熱區形成雙錐體形式的特種波導結構，實現光功率耦合，控制拉伸錐型耦合區長度可以控制兩端口功率耦合比（分光比）。熔錐拉錐型光纖耦合器如圖5.2.2所示。

　　星形耦合器

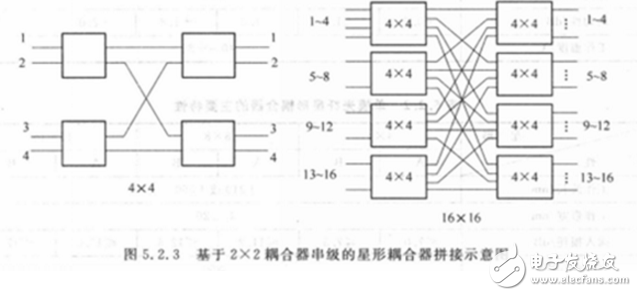

　　星形耦合器是指輸入輸出端口具有N×N型的耦合器，星形耦合器可采用多根光纖扭絞，加熱熔融拉錐而形成，對于單模光纖，這種多芯熔錐式星形耦合器需要精確地調整多根光纖間的耦合，這一點很困難，因而通常用另一種拼接方法來構造N×N星形耦合器。如圖5.2.3所示利用4只2×2基本單元可以構成4×4耦合器，利用12只2×2基本單元可以構成8×8耦合器，利用8只4×4基本單元可以構成16×16耦合器等。

　　樹形耦合器

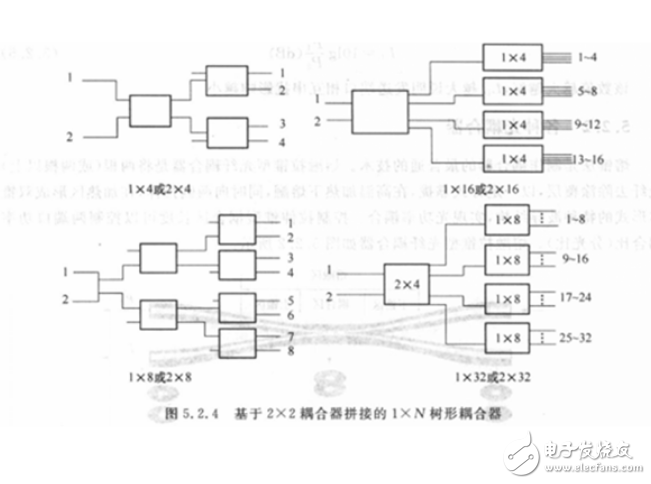

　　樹形耦合器時主輸入輸出端口具有1×N型的耦合器，這種耦合器主要用于光功率分配場合，在接入網中用于光分配網。采用類似的方法，可將1×2或2×2耦合器逐次拼接，構成1×N或2×N，其拼接方案如圖5.2.4所示。
