光纖耦合器的技術指標

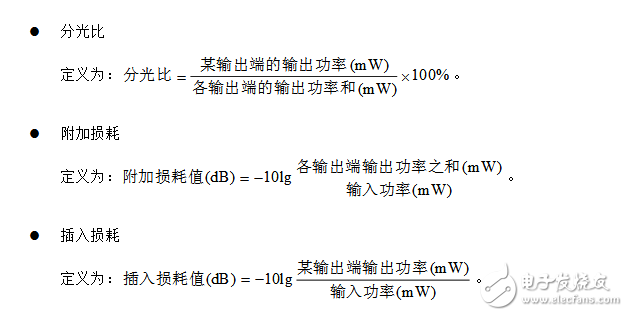

　?。?） 插入損耗。

　?。?） 附加損耗。

　?。?） 分光比。

　?。?） 隔離度。

　　此外，均勻性、回波損耗、方向性、PDL。

　　ST法蘭盤，ST適配器，ST耦合器，ST光纖耦合器，ST光纖適配器

　　◆ 名稱：適配器， 又叫耦合器，法蘭盤，

　　◆ 產品型號：RS-（FC-CLC，F(xiàn)C-PC，F(xiàn)C-SC，SC-CLC）

　　◆ 產品類型：（FC-CLC，F(xiàn)C-PC，F(xiàn)C-SC，SC-CLC）適配器

　　◆ 規格：

　　◆ 材質：阻燃ABS工程熟料；高精度的二氧化鋯陶瓷插芯，性能可靠；磷青銅。

　　◆ 顏色：藍色、灰色

　　◆主要技術參數 *插入損耗：≤0.3dB

　　*回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB

　　*互換性試驗：≤0.2dB

　　*振動試驗：≤0.1dB（10-60Hz，1.5mm振幅）

　　*抗拉強度試驗：≤0.1dB（0-15Hg拉力，φ0.9mm光纖除外）

　　*高溫試驗：≤0.2dB（+85℃，持續100小時）

　　*低溫試驗：≤0.2dB（-40℃，持續100小時）

　　*溫度循環試驗：≤0.2dB（-40℃~+85℃，循環5次后）

　　*濕度試驗：≤0.2dB（+25℃~+65℃，相對濕度93%，100小時后

　　光纖適配器性質：

　　ST.SC.FC.LC光纖耦合器，光纖適配器

　　特性acters：

　　*兼容性好Good compatible

　　*高精度機械尺寸 Precise merchine size

　　*陶瓷或青銅套管 Ceramics bronze sleeve

　　*適用于PC、APC等接觸 Good fpc、APC

　　*插入損耗低 Lowion loss 技術指標 Technical Data：

　　*插入損耗ion loss：≤0.2dB

　　*使用壽命（次）Service life：＞1000

　　*重復性 Repeatability：≤0.2dB

　　*溫度范圍 Temperature：-40℃＋85℃

　　規格Format：

　　FC、SC、ST、MU、LC、MT-RJ光纖適配器 光纖耦合器 光纖法蘭 光纖法蘭盤

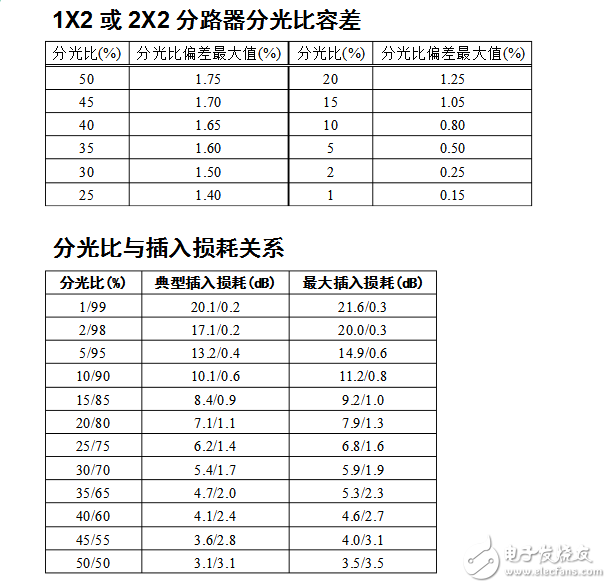

　　光纖耦合器產品技術參數定義

　　典型插入損耗

　　指分路器的某一輸出端在中心波長處的插入損耗平均值。 ?

　　最大插入損耗

　　指分路器的某一輸出端在整個工作波長范圍內插入損耗的最大值。

　　最大均勻性

　　對均分型的分路器定義均勻性（dB）為所有輸出端在整個工作波長范圍內（帶寬內）最大插入損耗與最小插入損耗之差。非均分型的分路器則不具有該指標。

　　平坦度

　　分路器的平坦度（dB）定義為某一輸出端在整個工作波長范圍內（帶寬內）最大插入損耗與最小插入損耗之差。

　　波長隔離度

　　波長隔離度定義為被隔離的工作波長在該輸出端的插入損耗。?

　　偏振靈敏度或偏振相關損耗（PDL）

　　定義為不同線偏振態光入射時最大插入損耗值和最小插入損耗值之差。

　　方向性

　　方向性是衡量光纖耦合器產品不同輸入端之間抗干擾能力的指標。定義為從一個輸入端到另一個輸入端的插入損耗。

　　回波損耗

　　回波損耗則是器件本身的反射對該輸入端的影響。定義為光從某一輸入端入射時，從該輸入端出射的反射光的插入損耗。
