雙向觸發二極管工作原理和主要參數有哪些?
??????????????????????????????????????????????
雙向觸發二極管（DIAC）屬三層結構，具有對稱性的二端半導體器件。常用來觸發雙向可控硅 ，在電路中作過壓保護等用途。
硅雙向觸發二極管參數

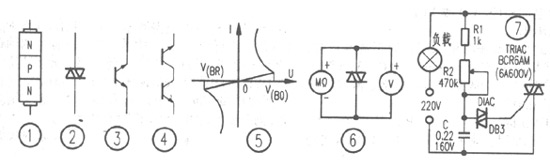

圖1是它的構造示意圖。圖2、圖3分別是它的符號及等效電路，可等效于基極開路、發射極與集電極對稱的NPN型晶體管。因此完全可用二只NPN晶體管如圖4連接來替代。
雙向觸發二極管正、反向伏安特性幾乎完全對稱（見圖5）。當器件兩端所加電壓U低于正向轉折電壓V（B0）時，器件呈高阻態。當U>V(B0)時，管子擊穿導通進入負阻區。同樣當U大于反向轉折電壓V（BR）時，管子同樣能進入負阻區。轉折電壓的對稱性用△V（B）表示?！鱒（B）=V（B0）-V（BR）。一般△V（B）應小于2伏。雙向觸發二極管的正向轉折電壓值一般有三個等級：20-60V、100-150V、200-250V。由于轉折電壓都大于20V，可以用萬用表電阻擋正反向測雙向二極管，表針均應不動（RX10k),但還不能完全確定它就是好的。檢測它的好壞，并能提供大于250V的直流電壓的電源，檢測時通過管子的電流不要大于是5mA。用晶體管耐壓測試器檢測十分方便。如沒有，可用兆歐表按圖6所示進行測量（正、反各一次），電壓大的一次V（BR）。例如：測一只DB3型二極管，第一次為27.5V，反向后再測為28V，則△V（B）=V（B0）-V（BR）=28V-27.5V=0.5V<2V,表明該管對稱性很好。
圖７是雙向觸發二極管與雙向可控硅等元件構成的臺燈調光電路。通過調節電位器R2，可以改變雙向可控硅的導通角，從而改變通過燈泡的電流（平均值）實現連續調光。如果將燈泡換電熨斗、電熱褥還可實現連續調溫。
該電路在雙向可控硅加散熱器的情況下，可控負載功率可達500W，各元件參數見圖所標注。
