開關二極管的種類和參數有哪些?

開關二極管分為普通開關二極管、高速開關二極管、超高速開關二極管、低功耗開關二極管、高反壓開關二極管、硅電壓開關二極管等多種。

開關二極管的封裝形式有塑料封裝和表面封裝等。如圖2所示。

（1）普通開關二極管

常用的國產普通開關二極管有2AK系列鍺開關二極管，表4-8為2AK系開關二極管的主要參數。

（2）高速開關二極管

高速開關二極管較普通開關二極管的反向恢復時間更短，開、關頻率更快。

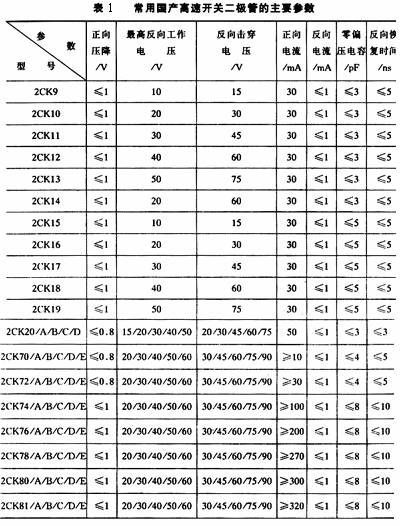

常用的國產高速開關二極管有2CK系列，見表1。

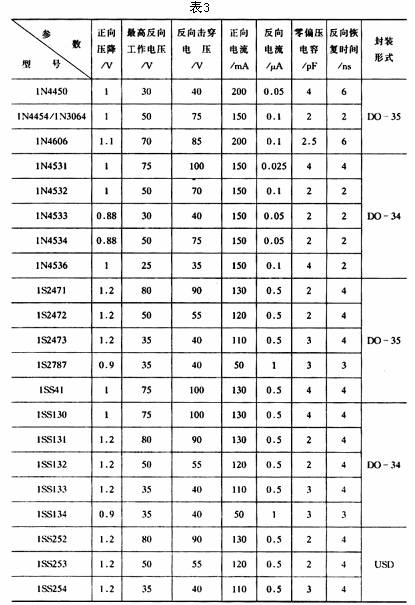

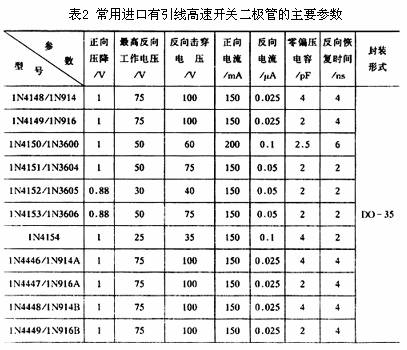

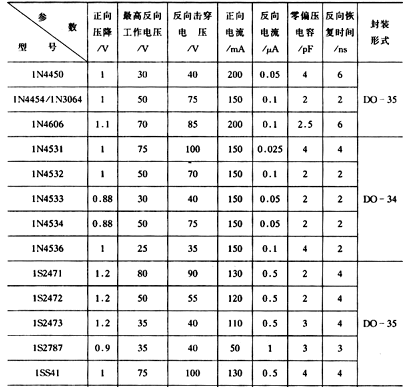

進口高速開關二極管有1N系列、1S系列、1SS系列（有引線塑封）和RLS系列（表面安裝），見表2和表3。

（3）超高速開關二極管

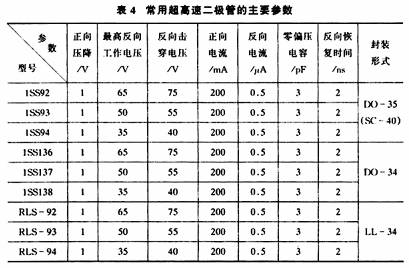

常用的超高速二極管有1SS系列（有引線塑封）和RLS系列（表面封裝），見表4。

（4）低功耗開關二極管

低功耗開關二極管的功耗較低，但其零偏壓電容和反向恢復時間值均較高速開關二極管低。

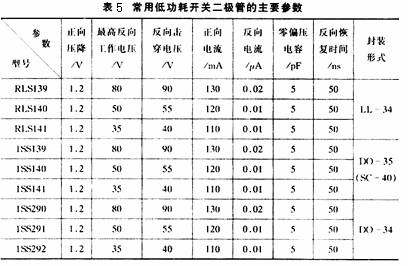

常用的低功耗開關二極管有RLS系列（表面封裝）和1SS系列（有引線塑封），表5為其主要參數。

（5）高反壓開關二極管

高反壓開關二極管的反向擊穿電壓均在220V以上，但其零偏壓電容和反向恢復時間值相對較大。

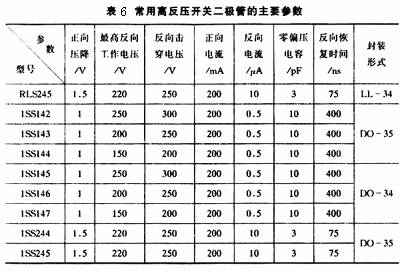

常用的高反壓開關二極管有RLS系列（表面封裝）和1SS系列（有引線塑封），其主要參數見表6

（6）硅電壓開關二極管

硅電壓開關二極管是一種新型半導體器件，有單向電壓開關二極管和雙向電壓開關二極管之分，主要應用于觸發器、過壓保護電路、脈沖發生器及高壓輸出、延時、電子開關等電路。

單向電壓開關二極管也稱轉折二極管，郵PnPN四層結構的硅半導體材料組成，其正向為負阻開關特性（指當外加電壓升高到正向轉折電壓值時，開關二極管由截止?fàn)顟B(tài)變?yōu)閷?dǎo)通狀態，即由高阻轉為低阻），反向為穩定特性。圖3是單向電壓開關二極管的外形圖和電路圖形符號。

雙向電壓二極管由NPnPN五層結構的硅半導體材料組成，其正向和反向均具有相同的負阻開關特性。圖4是雙向電壓開關二極管的外形圖和電路圖形符號。表7是兩種常用硅電壓開關二極管的主要參數。
