高精度微弱信號放大整流電路的工作原理
2010年04月22日 09:52 m.sdkjxy.cn 作者：本站 用戶評論（0）
關鍵字：放大(35939)
高精度微弱信號放大整流電路
圖1是利用uA741設計的高精度微弱信號放大整流電路，UI、U2、U3、U4是集成運算放大器uA741，它采用雙電源供電，C為耦合電容，Dl是整流二極管，D2是用來提高轉換速度的二極管。
1．1微弱信號放大
微弱信號的放大由U1和U2組成的兩級反相運算放大電路實現，由于施加了負反饋，電壓增益為
，由上式可知Av由R1, 2、 3、R4來確定。因此這部分電路具有增益和其它特性不受運算放大器電特性所左右，而只由外電路來決定的優點，達到高精度線性和

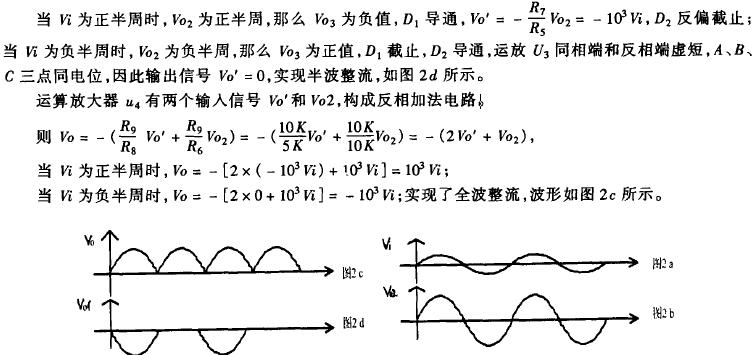

增益的目的。設輸入信號為Vi，波形如圖2a所示，兩級反相輸出信號分別為Vol、Vo2，根據反相運放的知識得：
即Vi放大了103倍，并且Vo2與Vi同相，波形如圖2(b)
1．2信號整流
信號整流電路由U3、U4、Dl、D2所組成，能實現半波和全波整流。設U3輸出信號為Vo3，半輸出號Vo'，全波輸出信號為Vo。
非常好我支持^.^
(13) 100%
不好我反對
(0) 0%
