在圖2和圖3中對熔斷器和PolySwitch器件作了比較。這里我們假定，電路板設計人員把印制線的最高溫度規定在100℃。因此，隨著印刷線的溫度接近100℃，它上面可以流過的電流越來越小。

　　在圖2所示的例子是一個1盎司(35 μm )、100密耳( 2.5毫米)的印刷線，用了一個插裝PolySwitch ?器件AGR500來保護。在圖3中，印制線的寬度減少到20密耳(0.5 mm)，用一個PolySwitch系列表面貼裝器件ASMD150來保護它。

?

　　圖2：圖中比較了熔斷器和PolySwitch器件AGR500的性能。

?

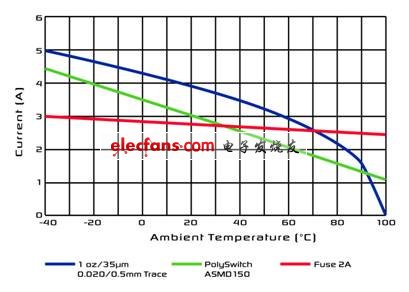

　　圖3：圖中比較了熔斷器和PolySwitch 器件ASMD150的性能。

　　必須注意的是，在整個溫度范圍內，PPTC器件的觸發電流是如何跟隨印制線上的電流。在這兩種情況中，即使可以使用熔斷器，在汽車高于有用的標準溫度下，尺寸最接近的熔斷器也不能保護它。

　　PPTC電路保護器件得到廣泛的采用，作為一種實用的、經濟有效的解決辦法，在電子模塊中用作過流和/或過熱保護。在GPS、DVD或者收音機和汽車通訊信息系統(telematics)的電路板中，常常用這種器件來限制電流。

　　小結

　　現在有各種富有創新性的電路保護解決辦法，有各種尺寸、各種焊端的產品，可以幫助汽車制造商和便攜設備制造商達到汽車的嚴格要求，提高設備的可靠性，增強最終用戶的便利性和滿意度。利用過電流、過電壓和ESD協同保護，可以減少元件數量，提高電子元器件和網絡的效率和可靠性。
