　　簡介

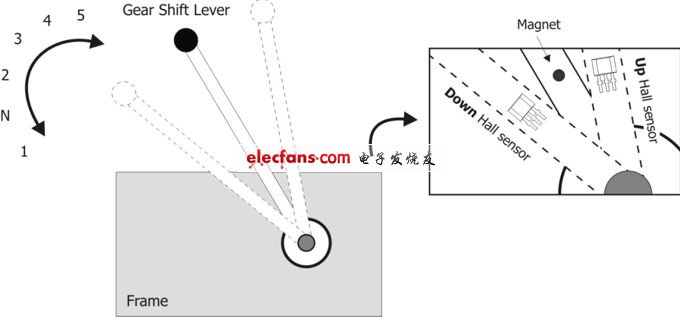

　　這是一個普遍齒輪指標，可以安裝在任何摩托車配件售后市場作為新的設計。它的主要優點是，它的運作完全依賴于換檔桿的運動，而不是連接到速度表和轉速表傳感器(昂貴的商用設備中)，這是很少在舊摩托車可用。它由一個主電路包括一個7段LED指示燈，兩個大廳，是附著在摩托車車架傳感器和一個小磁鐵上的換檔手柄上。

?

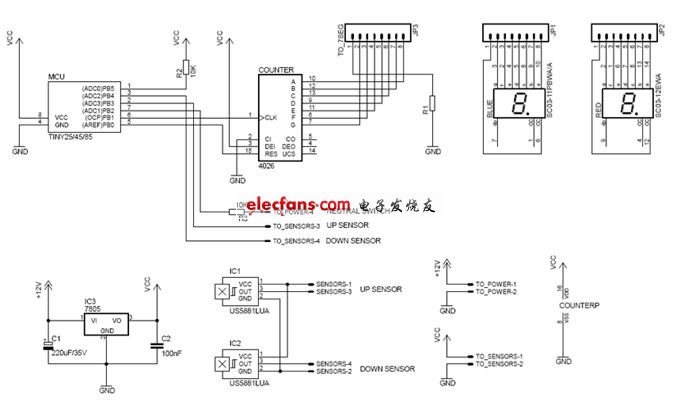

　　主電路是基于AVR ATTINY25/45/85微控制器，可讀取兩個霍爾傳感器和中立的開關信號，輸出電流齒輪數目減少到7段LED指示燈通過4026計數器/解碼器。

?

　　源代碼是用AVR - GCC(WINAVR)，可以使用默認的編程保險絲使用AVR編程器(默認：ATTINY25微控制器和USBTiny程序員)。 此外，不斷 TOP_GEAR 5 應改為 6 六個齒輪摩托車 第

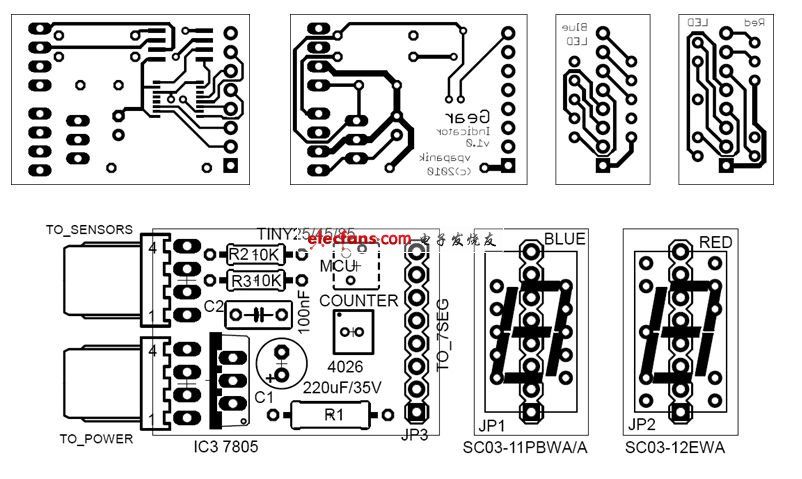

　　對于主電路建議的實施是一個體積小，雙面PCB，與微控制器和解碼器芯片SMD封裝。7段LED是擺在次要的PCB垂直連接以模塊化的方式來的主要原因之一(見圖片)。兩種不同的腳印Kingbright公司LED(紅色和藍色)印刷電路板也有提供。

?

　　部分價值注釋(建議PCB)

　　R110至220Ω? W根據首選的LED亮度

　　R2，R310ΚΩ? W

　　C1220μF/ 35V電解 電容器

　　C2100 nF的MKT /滌綸電容器

　　MCUATTINY25/45/85Mouser零件 556 - ATTINY25 - 20SU

　　計數器4026Mouser零件 595 - CD4026BPWE4

　　IC1，IC2霍爾傳感器Melexis公司 US5881LUA (可供 adafruit )

　　IC378055V穩壓器TO - 220

　　BLUEKingbright公司0.3“Mouser零件 604 - SC03 - 11PBWA / A

　　紅Kingbright公司0.3“Mouser零件 604 - SC03 - 12EWA
