?。?）節氣門控制單元供電的檢查

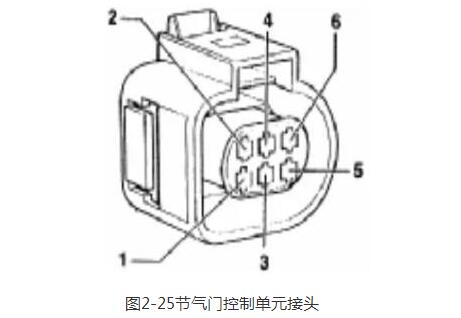

　　拔下節氣門控制單元插頭，打開點火開關，將萬用表（電壓檔）接到插頭下列端子2和接地及端子2和6之間，測量其電壓值，圖2-25所示，其電壓值應均為5V，如果達到規定值，檢查信號線和節氣門控制器控制線功能，如果未達到規定值，檢查從發動機控制單元到節氣門控制單元的導線連接。

　?。?）節氣門控制單元導線連接的檢查

　　從節氣門控制單元上拔下插頭，針檢測盒V.A.G1598/31接到發動機控制線束上，不接發動機控制單元，檢查導線是否對正極/負極短路及斷路，如需要，排除線路斷路或短路故障。如果導線無故障，則更換節氣門控制單元。

　?。?）加速踏板位置傳感器的檢查

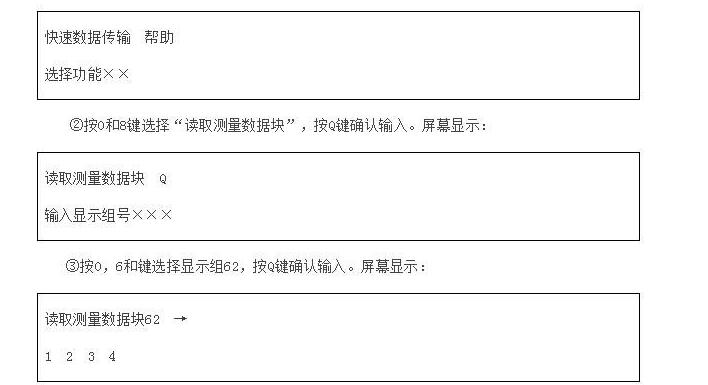

　?、龠B接 VAG1551，選擇“01發動機電控制單元”，進行上述操作時應打開點火開關。屏幕顯示：

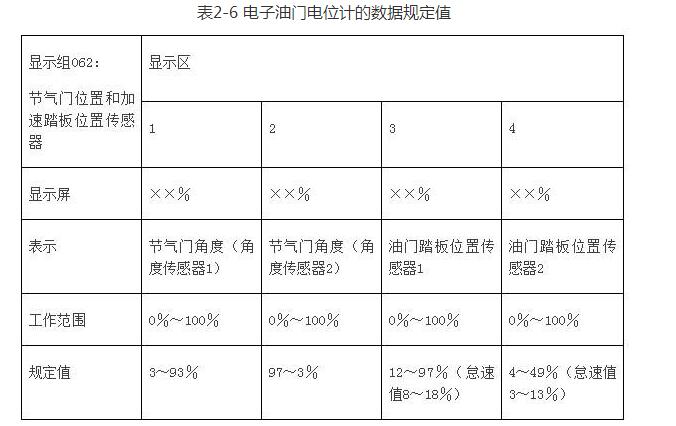

　?、軝z查節氣門位置和加速踏板位置傳感器電壓顯示值是否與規定值相符。發動機控制單元將角度傳感器電壓值換自成百分比（以5V為基數）并顯示該百分比值（5V相當于100％）。節氣門位置和加速踏板位置傳感器的數據規定值如表2-6所示。

　?、葑⒁怙@示區3和4的顯示，慢慢將油門踏板踩到底，顯示區的百分比值應均勻的升高。公差范圍12～97％并未完全正確使用。顯示區4的百分比值也同樣應均勻的升高，公差范圍4-49％也未完全作用。并且顯示區3中的顯示值總應是顯示區4的顯示值的2倍。

　?、奕绻@示值沒有完全達到規定要求，檢查加速踏板位置傳感器的供電（步驟7～步驟9）和加速踏板位置傳感器導線連接是否正常（步驟10）。

　?、卟鹣滤緳C(jī)一側雜物箱，拔下加速踏板位置傳感器插頭（見圖2-26）。

　?、啻蜷_點火開關，用萬用表測量油門踏板位置傳感器插頭端子1與接地、端子1與5、端子2與接地及端子2與3之間的電壓均為5V。

　　⑨如果達到規定值，檢查信號線，如果未達到規定值，檢查從發動機控制單元到加速踏板位置傳感器的導線連接。

　　⑩將檢測盒VAG1598/31接到發動控制單元線束上，不受發動機控制，檢查導線插頭各端子所連接的導線是否斷路或?qū)Φ?正極短路。如需要，排除導線斷路或短路故障。如果導線無故障，更換加速踏板位置傳感器。
