ASR控制系統,ASR控制系統是什么意思

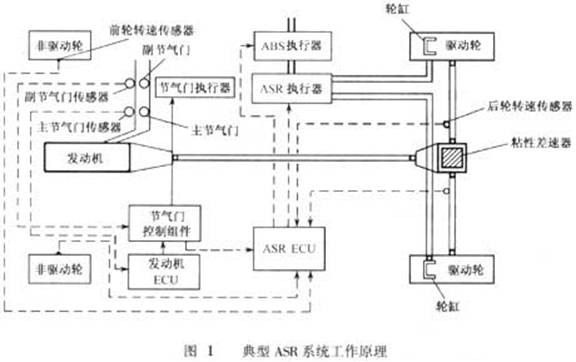

如圖1所示為ASR控制系統的原理框圖。

正常制動過程時，ASR系統中所有執行器電磁閥斷電，制動主缸與制動輪缸連通方式取決于ABS系統。

當汽車加速并且驅動輪在加速過程中發生滑轉時，ASR系統起作用，ABS/ASR的ECU控制發動機扭矩并對驅動輪實時制動，這一過程與ABS過程類似，也包括升壓，保壓和減壓三個過程，升壓過程時，ECU控制ASR執行器電磁閥通電，ABS的主控制閥置于“升壓工作位”，制動主缸、液壓泵出口與驅動輪制動輪缸連通，實現防滑制動。保壓、減壓與ABS類似，詳見ABS一節的敘述。

轉速控制時，ECU實時檢測驅動輪和從動輪速度，通過從動輪的速度計算車速，設定參考輪速。如果驅動輪速度超過參考輪速，則ECU向執行器發出指令，控制節氣門進行驅動扭矩控制，同時向液壓調節器發出信號，控制驅動輪。如圖2所示為典型的驅動輪轉速控制過程，由圖可以看出在整個ASR控制過程中，油門踏板、后輪加速度、ASR電磁閥、ABS電磁閥、主節氣門和副節氣門開啟角度隨時間的變化。

?
