長期演進(LTE)無線網絡給測試設備供應商提出了若干挑戰。3GPP定義的LTE空中接口，在下行采用正交頻分多址(OFDMA)技術，在上行采用單載頻頻分多址(SC-FDMA)技術，且上下行同時采用了多輸入多輸出(MIMO)天線配置以最大限度地提高數據傳輸速率。對測試方案供應商來說，該空中接口提出了復雜的測量挑戰。

LTE網絡工作在約700至3,000MHz、帶基于IP的數據分組、支持所有(語音、數據和視頻)服務。它具有靈活的帶寬分配特性，此外每個單元帶寬都在1.5至20.0MHz范圍內可調。通過采用OFDMA技術，借助包括正交相移鍵控(QPSK)、16態正交調幅(16QAM)和64態正交調幅(64QAM)在內的多種調制格式，能將可用帶寬分配給多個載頻。LTE系統還可被配置為配對頻分雙工(FDD)或不配對時分雙工(TDD)系統。

使LTE測試問題更棘手的還有：LTE是個不斷演進的標準，對此測試設備制造商們都忙得不可開交。在某些情況，借助適當軟件，通用測試設備也可用于LTE測試。例如，安捷倫提供的帶89600 VSA LTE FDD 軟件模塊和LTE TDD軟件的N9030A PXA型矢量信號分析儀(VSA)，可將其140MHz的最大分析帶寬應用于LTE網絡。安捷倫的VSA有多種型號，可覆蓋3Hz到26.5GHz范圍(圖)。

同樣，安立(Anritsu)的MS269xA系列信號分析儀提供的標準31.25MHz分析帶寬可選擴到125MHz。該系列內的四款機型共可涵蓋50Hz到26.5GHz范圍。

AT4 wireless開發出的E2010寬帶無線測試裝置是一款靈活的測量系統，可用于基于包括LTE和WiMAX系統在內的多種無線接入技術的無線網絡。該方案采用軟件定義無線配置來改變測量屬性。

Aeroflex公司的TM500 TD-LTE測試系統支持TDD LTE基礎設施設備的測量，如大家都清楚的，中國正在研制這類設備。它可以處理MIMO架構和20MHz分析帶寬，并與該公司用于測量基于FDD的LTE系統的TM500 LTE-FDD測試方案共用一個單元。

羅德與施瓦茨公司(Rohde & Schwarz)提供一系列針對LTE的測試方案，包括其R&S CMW5500 HSPA和LTE協議測試儀。對于移動單元和基礎設施測試，該公司的R&S SMU200A向量信號發生器(VSG)各型號共可覆蓋100kHz到6GHz范圍，R&S TS8980 LTE RF移動測試系統覆蓋400MHz到3GHz。

此外，其他一些測試方案供應商也涉足LTE測試，比如泰克(實時頻譜分析儀RSA)、LitePoint(萊特波特)(面向 3G/4G 大規模制造業的新測試系統IQxstream)、OSS Nokalva(S1和X2協議棧、UE協議棧和LTE-1Step測試和分析工具)。

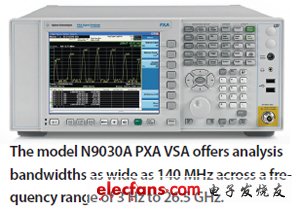

圖：安捷倫的VSA可覆蓋3Hz到26.5GHz范圍。
