二進制電平,什么是二進制電平

在二進制數字通信系統中，每個碼元或每個符號只能是“1”和“0”兩個狀態之一。若將每個碼元可能取的狀態增加到4、8、16…等等，就需用4、8、16…進制等信號。四狀態用 3、2、1和0四種電平表示的四電平四進制信號。這里一個四進制符號代表兩位二進制碼組，其編碼規則和二－四進制對應關系如表1所示。八狀態用八電平表示。

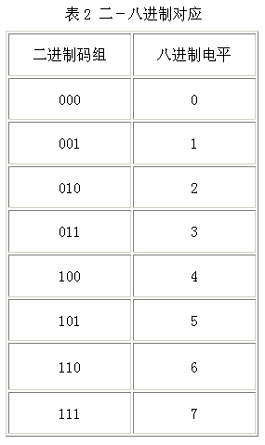

上圖為二進制與多進制波形示意圖 這里一個八進制符號代表三位二進制碼組，其編碼組，其編碼規則如表2所示。四進制級差為E／3，八進制級差為E／7。顯然，進制越高，級差越小，抗干擾能力越差。但是進制越高，每個符號所代表的信息量愈大。在信息論中對符號所載荷的信息量有嚴格定義。在二進制電平數字傳輸中，若數字序列里1和0的概率各占1／2，并且前后碼元是相互獨立的 ，序列中每個二進制碼元所載荷的信息量就是1比特 ，而多進制電平數字傳輸中，每個符號所含的信息量有所增加，對于四電平的符號包含2bit信息量，八電平的符號包含3bit的信息量。從圖3中可以看出四電平的四種狀態，分別代表兩個二進制組成的四種狀態，即00，01，10和11。因此一個四進制符號包含2比特信息量。同樣一個八進制符號代 表三個二進制符號，因此包含3比特信息量。
