順序控制,順序控制是什么意思
順序控制就是按照生產工藝預先規定的順序，在各個輸入信號的作用下，根據內部狀態和時間的順序，在生產過程中各個執行機構自動地有順序地進行操作。
示例：一鍋爐在啟動引風機12s后，鼓風機自動啟動。當停止鼓風機工作12s后，引風機自動停止。

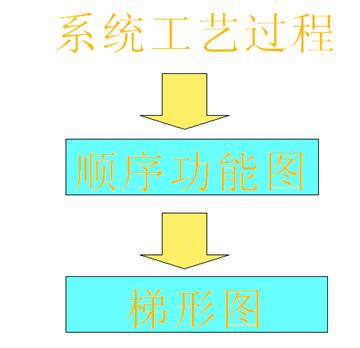

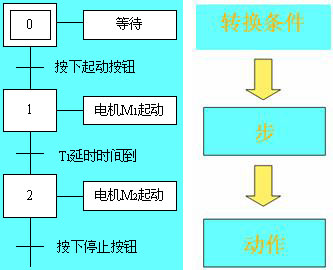

順序控制功能圖是一種通用的技術語言。主要由步、有向連線、轉換、轉換條件和動作（命令）組成。
步與動作
步——將系統的一個工作周期，按輸出量的狀態變化，劃分為若干個順序相連的階段，每個階段叫做“步”。
“步”——用編程元件（如位存儲器M和順序控制繼電器S）表示。
初始步——與系統的初始狀態對應的步叫“初始步”，用雙線方框表示。
活動步——當正系統處于某一步說在的階段時，該步處于活動狀態，稱該步處于“活動步”。步處于活動狀態時，相應的動作被執行；處于不活動狀態時，相應的非存儲型動作被停止執行。

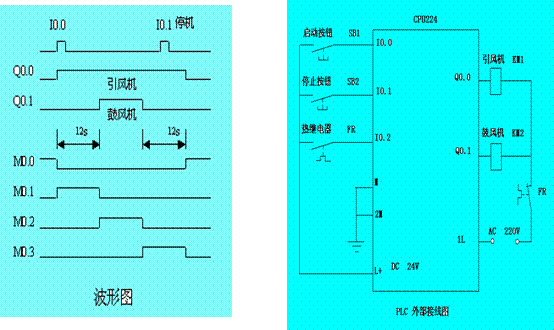

系統外部接線圖

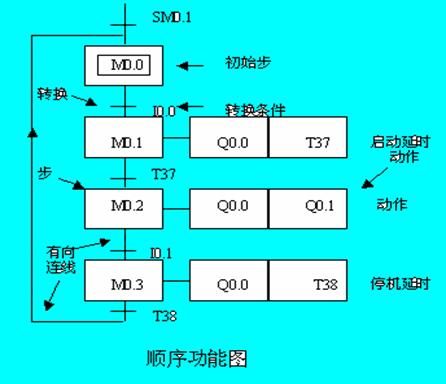

順序功能圖
梯形圖
