應用BK5822設計ETC OBU，電路實現方面十分簡單，圖3是應用BK5822設計ETC OBU的系統框圖。從圖可看出，整個OBU系統主要有兩顆芯片，一個是主控芯片MCU，另一個是射頻收發器BK5822。BK5822的外圍應用器件很少，一顆是32.768MHz的晶振，其它主要是匹配電路應用的無源器件。發射、接收和喚醒部分的匹配電路均采用單端輸出和輸入的結構，便于研發調試和外圍器件的成本控制。接收和發射共用一個微波天線，通過一個PIN微波二極管來控制收發的切換。微波天線具有圓極化的特性，方向性較強，應用普通PCB板材實現的PCB板上印制微波天線，大幅降低了成本。

?

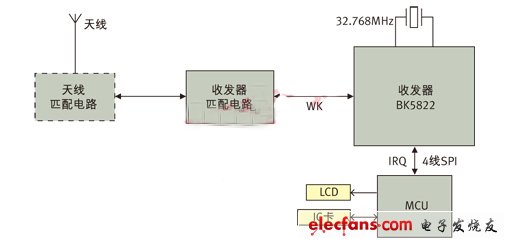

　　圖3： 應用BK5822實現的ETC OBU系統框圖。

　　主控MCU通過SPI來控制射頻收發器BK5822，從而實現整個OBU的功能。BK5822提供一個最高速率可達8MHz的SPI接口，它由四根信號線組成，分別為MOSI、MISO、CLK和CSN。通過SPI接口，用戶通過讀寫寄存器的方式進行數據傳輸和控制。

　　實際應用BK5822實現的OBU，在程序初始化后，一般來說，只是通過兩個中斷信號觸發MCU之后，才與BK5822進行數據傳輸。一個中斷信號為喚醒中斷，另一個為IRQ中斷。IRQ的中斷信號在接收到數據或發射完數據后產生。具體MCU和BK5822的交互流程圖如圖4所示。

?

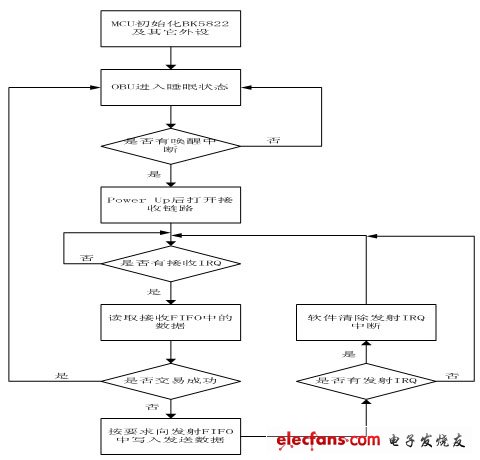

　　圖4： MCU和BK5822交互流程圖
