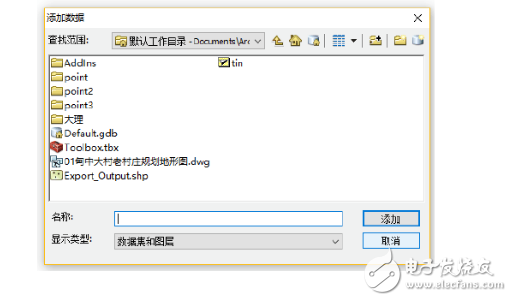

6．點擊“添加數據”圖標，打開對話框，選擇高程點文件DWG文件“甸中大村老村莊規劃地形圖”，如圖所示

?

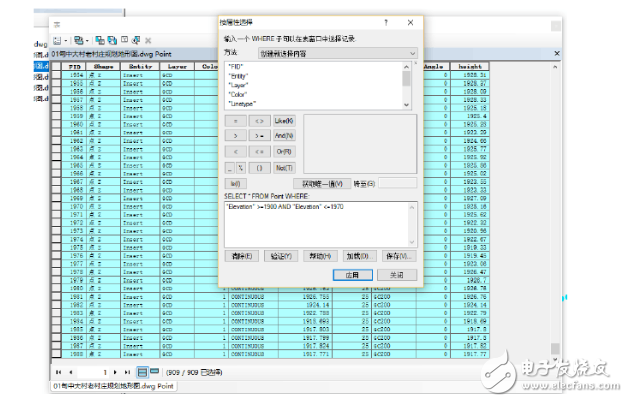

7．點擊左側“圖層”，保留勾選.dwg Point，單擊右鍵——打開屬性表，檢查elevation列數字是否有壞點，可用下拉菜單 ，選擇按屬性選擇——輸入““Elevation”》=1900 AND “Elevation”《=1970”，檢查并過濾不正常的高程點——應用。

?

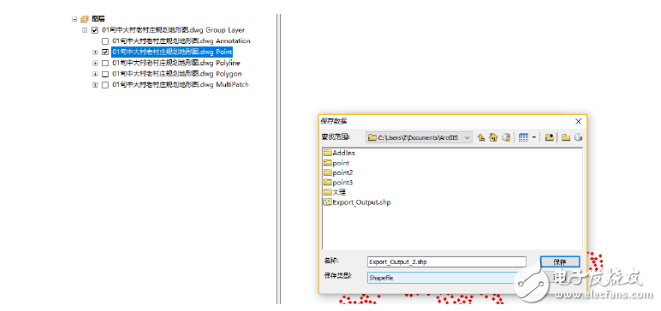

8．單擊右鍵——數據——導出數據，文件類型選擇shapefile，命名為Export-Output并保存

?

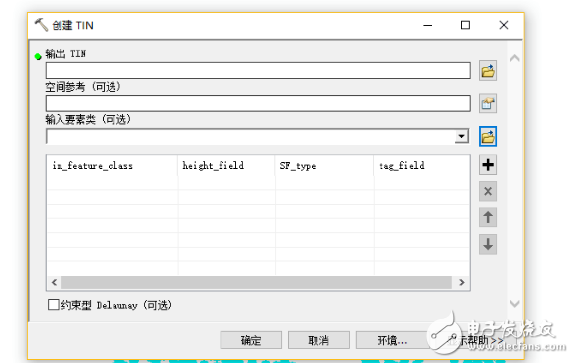

9、雙擊ArcToolbox中TIN管理下的“創建TIN”

?

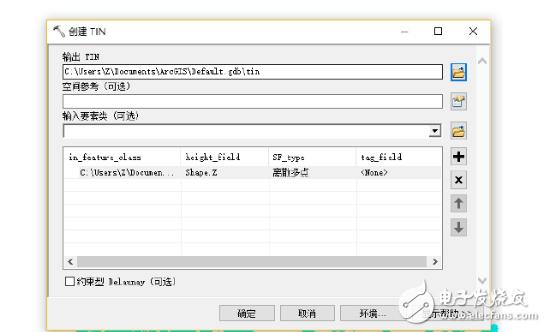

10．在輸入要素類（可選）——添加Export-Output， 輸出TIN——選擇C：UsersDocumentsArcGIS——確定。

?

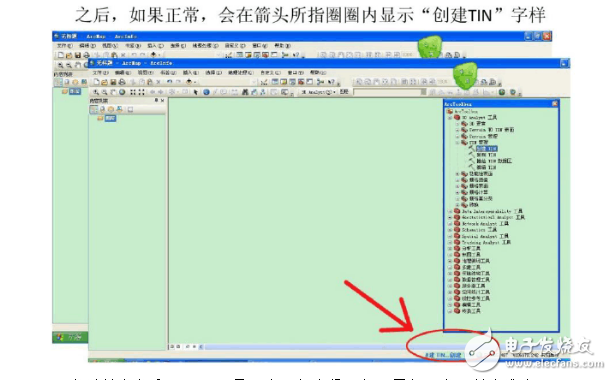

11．直到創建完后，ArcMap界面右下角會提示如下圖標，表示創建成功

?

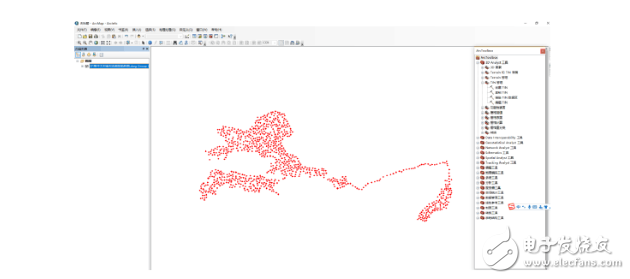

12．生成高程分析，如下圖。然后“圖層——不勾選DWG”，關閉高程點圖層。

?

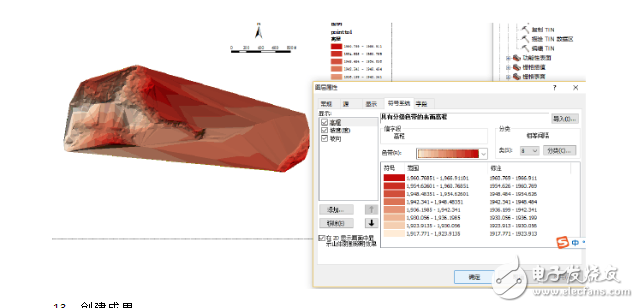

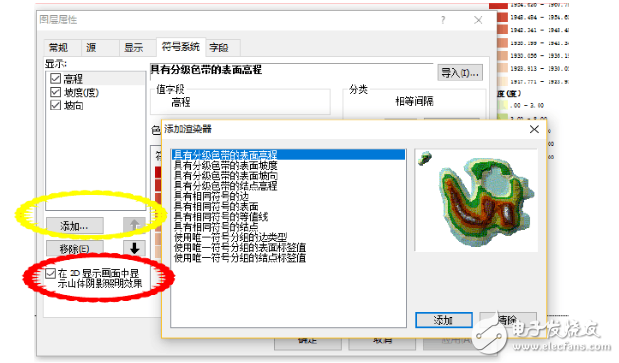

13、創建成果 在左側“內容列表——圖層”中右鍵單擊新創建的TIN——屬性——符號系統。然后，“符號系統——添加（黃色圈）——坡度、坡向”，可根據個人愛好和需要進行高程的分類數量和顏色進行相應設置，還可左下角紅圈內選擇是否顯示山體陰影效果（紅色圈）。

?
