ArcGIS 10.2對地形圖進行無縫拼接

操作流程

第一步，準備好已配準好的地形圖和圖幅框（矢量），兩者坐標系要一致。

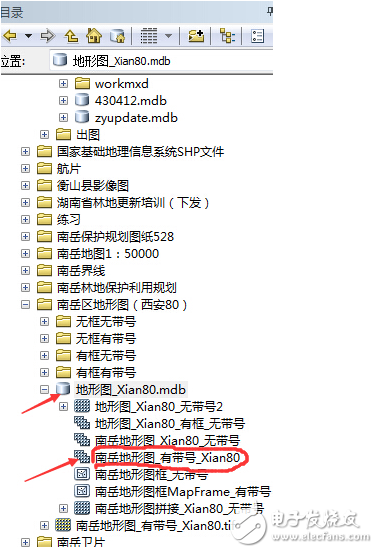

第二步，在目錄窗口中，新建地理數據庫，再在地理數據庫中新建一個鑲嵌數據集。如下圖：第三步，在鑲嵌數據集上，右鍵點擊，添加柵格數據，如下圖：

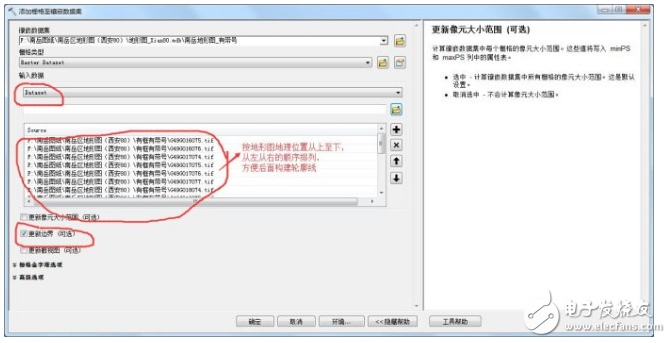

第三步，在鑲嵌數據集上，右鍵點擊，添加柵格數據，如下圖：

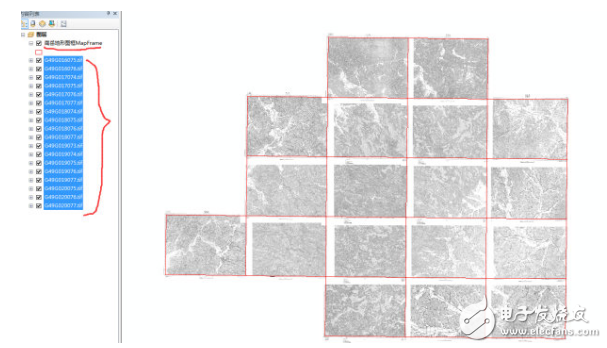

添加柵格數據后，效果如下：

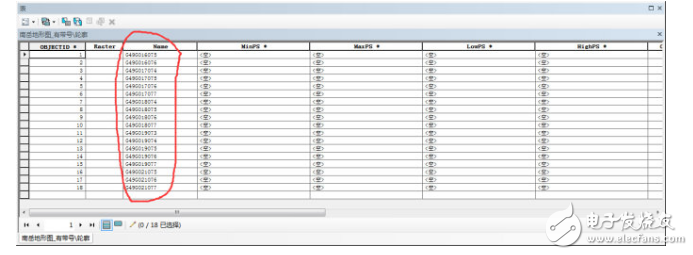

右鍵打開鑲嵌數據集中的屬性表，名字已自動添加，如下：

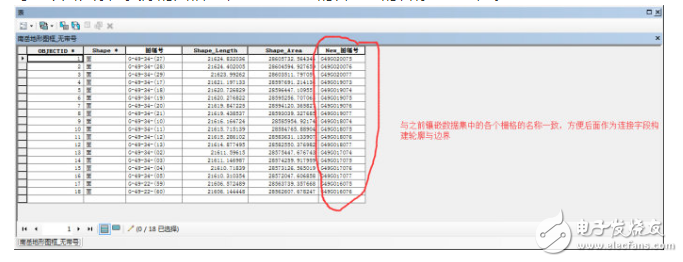

第四步，右鍵打開矢量圖幅框的屬性，新建一個字段，命名為圖幅號，然后打開編輯狀態，為每一個圖框添加實際的圖幅號，務必與之前的各地形的名稱一一對應。

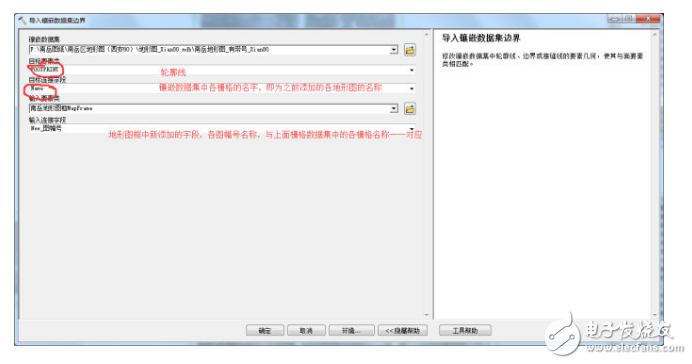

第五步，在目錄窗口中，右鍵點擊鑲嵌數據集，選擇“修改”—“導入輪廓線與邊界”，如下圖：

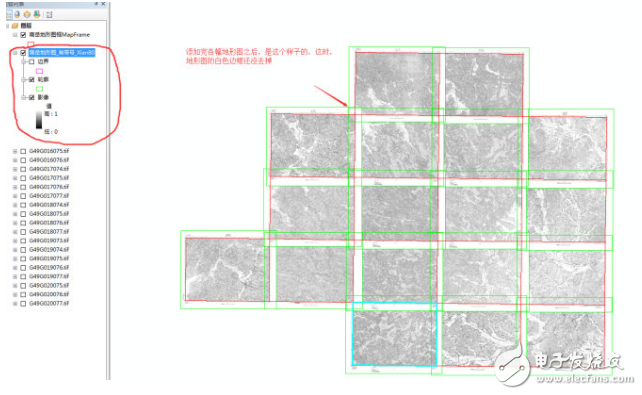

導入邊界之后的效果，如下圖：

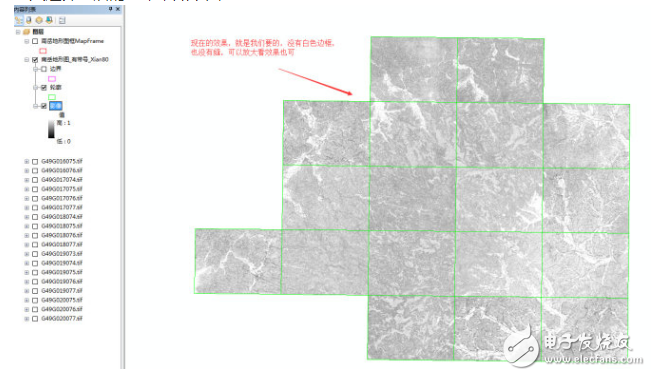

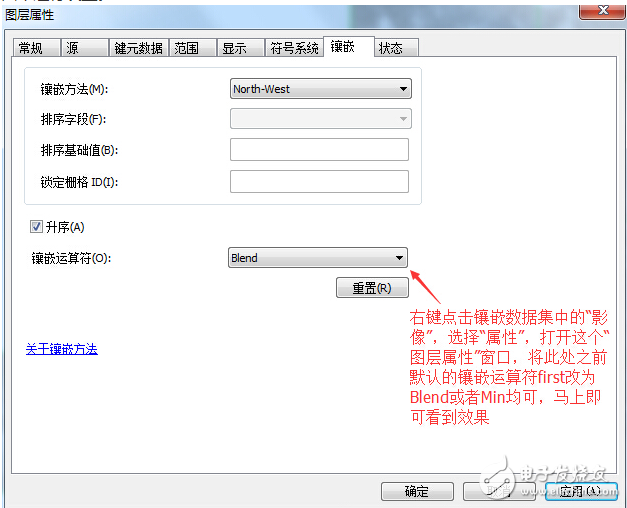

第六步，在“內容列表”中的鑲嵌數據集下的“影像”上右鍵點擊，選擇“屬性”，按照如下圖中進行設置。

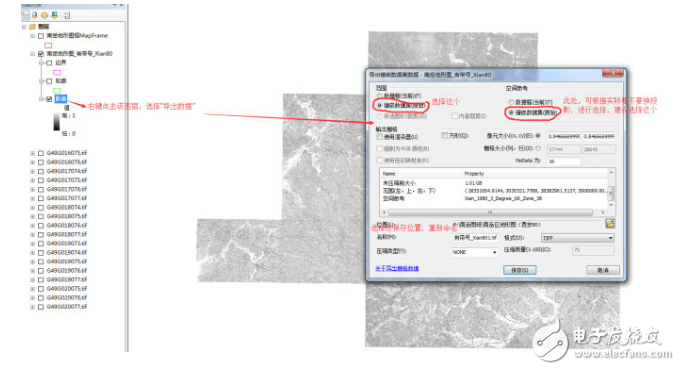

第七步，右鍵點擊鑲嵌數據集“影像”，選擇“導出數據”，按下圖進行設置：

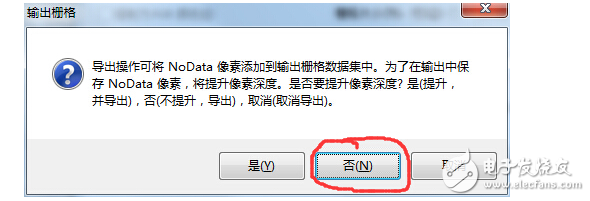

彈出窗口，按如下設置：

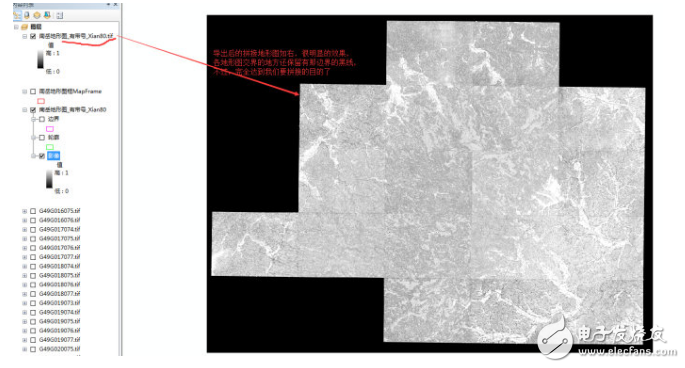

最終拼接的地形圖效果如下：
