連接帶的設計 - 用于MIMO的二元PIFA天線陣
2011年05月04日 11:23 電子科技 作者：胡國慶 劉英 龔書 用戶評論（0）
?

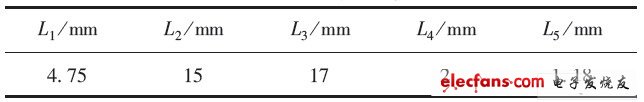

雖然選擇了最好的方式來放置天線，但耦合依然很大。一種方法是使用懸空且和兩個天線相連的連接帶來減小耦合。天線的S參數特性如圖4所示，可以看出連接帶可明顯降低天線的耦合度。圖5～圖7所示給出了天線在3個工作頻段時的方向圖。
?

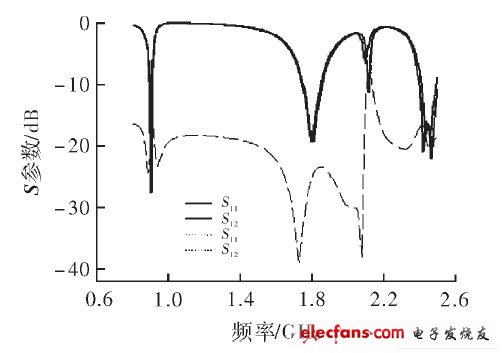

圖4 天線的S參數特性
?

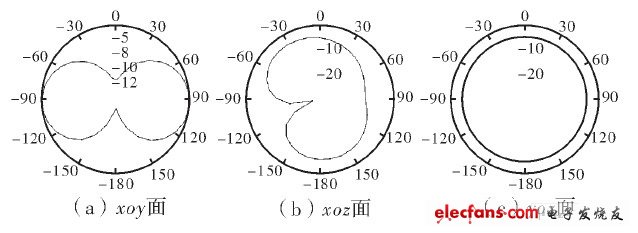

圖5 低頻頻段的方向圖(f=0.9Ghz)
?

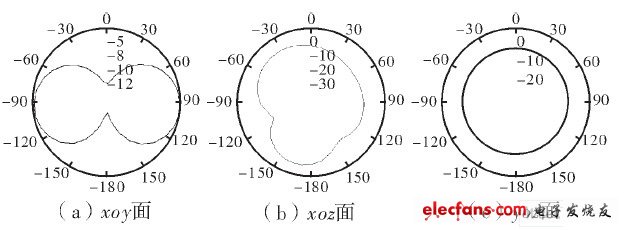

圖6 中頻頻段的方向圖(f=1.8Ghz)
?

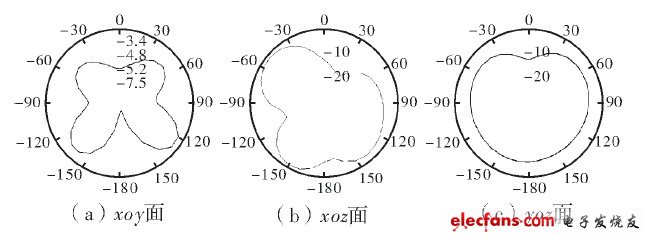

圖7 低頻頻段的方向圖(f=2.45Ghz)
另外一種是使用FR4材料以及小地板來減小耦合，天線結構如圖8所示，天線陣的S參數仿真結果如圖9所示?？梢钥闯?，在整個工作頻段內，天線陣實現了低于15 dB的隔離度，并實現了較好的匹配效果。
?

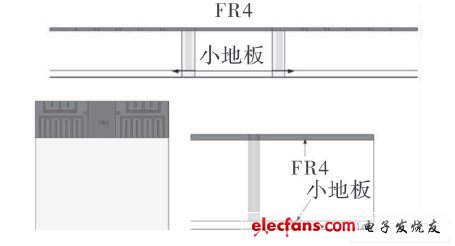

圖8 使用FR4材料以及小地板的天線陣
?

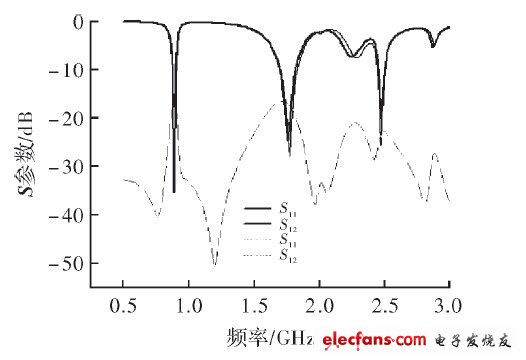

圖9 天線陣的S參數仿真
2 結束語
本文介紹一個可用于MIMO的二元PIFA天線陣，其中每個天線單元工作于3個頻段。提出了兩種方法來減小天線間的隔離度。一種是使用懸空且和兩個天線相連的連接帶。另外一種是使用FR4材料以及小地板。仿真結果顯示，在工作頻帶內可以獲得15 dB的隔離度而不明顯影響輻射單元方向圖。
