　　二次雷達也稱為航空交通管制雷達信標系統，通過地面站和目標應答器之間的詢問和應答，實現對目標的跟蹤，接收到的回波中包含了目標的距離和方位信息、氣壓高度信息，還可以用于對軍用和民用目標的識別。二次雷達采用問答方式工作，詢問與應答射頻信號波長不同，消除了地物雜波、氣象雜波的干擾，因此應答回波比一次雷達反射回波強得多。

　　二次雷達的接收系統采用對數比幅單脈沖體制。其中關鍵在于高精度、大動態的對數放大器，由于對數放大器為一種非線性放大器，其輸出幅度與輸入幅度的對數成正比。這樣，當輸入信號在較大的范圍內變化時，輸出信號只在較小的范圍內變化，大大壓縮了接收機輸出信號的動態范圍，因而具有較好的抗飽和特性;它可以使雷達的接收機在強信號作用下不飽和，同時也減少了小目標的丟失，能同時監視多個強弱懸殊很大的目標回波。

　　1 接收系統設計

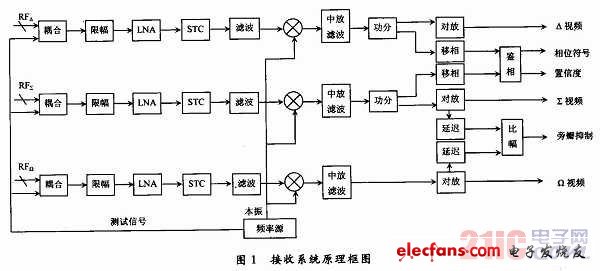

　　雷達的接收系統由三路對數接收機組成，采用單脈沖比幅體制。原理框圖如圖1所示。

?

　　接收系統將天線送來的∑，△，Ω三路射頻信號，分別在幅相特性一致三個通道中進行限幅、低噪聲放大、時間靈敏度控制，濾除鏡像頻率及帶外各種雜散頻率的干擾信號，然后與本振混頻，下變頻為60 MHz中頻信號，中頻信號由前置中放放大、濾波，再經對數放大成視頻信號，其中，∑，△視頻信號log∑和log△傳送給視頻處理機進行A/D變換;∑，△對放輸出的中頻信號經鑒相，送出相位符號碼和置信度碼以判定目標偏離天線軸的方向;∑，Ω中頻信號經脈沖比幅后，輸出接收旁瓣抑制脈沖信號。

　　接收機采用一次下變頻方式，前置限幅器防止接收機被大功率信號燒毀;通過RFSTC來控制接收通道的增益，擴展接收機的動態范圍，可以根據二次雷達工作時周圍的電磁環境來裝訂STC曲線，對落入接收機帶內的強干擾信號進行衰減;射頻濾波器抑制鏡像頻率，防止鏡像雜散通過寄生通道落入中頻帶內，并且可以抑制帶外的干擾信號;整個接收機的頻帶寬度決定于60 MHz中頻帶通濾波器的帶寬。
