Atmel公司MSL4163/MSL4164是電視機直接背光LED驅動器。MSL4164具有20MHz SPI總線，每串LED的電流為100mA，電流精度和匹配度優于3%，可驅動16x10個白光LED，16個器件級聯可驅動高達2560個白光LED。MSL4163提供1MHz I2C串口，器件包括先進的PWM引擎以及片上EEPROM等。主要用在電視和臺式電腦監視器、醫療、工業儀表和汽車音/視頻顯示器。本文介紹了MSL4163/MSL4164主要特性、方框圖和典型應用電路、級聯連接電路。

MSL4163則提供1MHz I2C串行接口，這種接口都能夠為16個級聯器件實現視頻逐幀LED串強度控制，從而實現了有效區域調光。該器件采用了先進的PWM引擎，可以輕松地與視頻信號保持同步，每串LED都具有相位調整功能，從而減少了不必要的LCD現象，如運動模糊。此外，片上EEPROM讓我們能夠通過串行接口定制加電默認值。

利用Atmel自適應SourcePower?技術，MSL4163/4能夠適當控制為LED串供電的DC-DC轉換器。這些效率優化器能夠將功耗降至最低水平，同時還能保持較高的LED電流精度。

獨特的峰值電流控制和脈沖寬度管理組合提供了簡單的全屏亮度控制、各種區域調光和穩定白點。利用1個外部電阻為所有LED串設定全局峰值參考電流，通過8位寄存器實現了全局峰值電流精調。利用8位全局強度寄存器調整全局燈串驅動脈沖寬度，利用12位寄存器調整個別燈串的脈沖寬度。

MSL4163/4能夠監測開路、短路、視頻同步丟失和過熱等故障條件，提供故障輸出以便通知系統控制器。通過串行接口提供詳細故障狀態與控制。

MSL4163/4采用6 x 6 x 0.75mm、40引腳TQFN封裝，工作溫度范圍為-40℃~85℃。

總線：

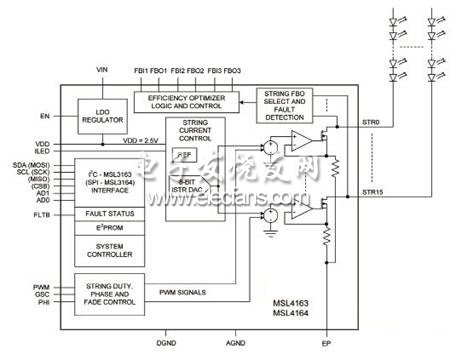

圖1 MSL4163/MSL4164方框圖
