端口聚合主要應用的場合：

　　交換機與交換機之間的連接：匯聚層交換機到核心層交換機或核心層交換機之間。

　　交換機與服務器之間的連接：集群服務器采用多網卡與交換機連接提供集中訪問。

　　交換機與路由器之間的連接：交換機和路由器采用端口聚合解決廣域網和局域網連接瓶頸。

　　服務器和路由器之間的連接：集群服務器采用多網卡與路由器連接提供集中訪問

　　視圖：全局配置模式下

　　命令：

　　interface range interface_name1 to interface_name2

　　Switchport mode trunk

　　channel-group 1 mode on 加入鏈路組1并開啟

　　參數：

　　interface_name1：聚合起始端口

　　interface_name2：聚合結束端口。

　　trunk表示端口可以轉發所有Vlan包

　　將2個或多個物理端口組合在一起成為一條邏輯的路徑，即鏈路channel-group，同時也形成了一個邏輯端口port-channel（一個整體）

　　switchport mode access是直接接主機的，所屬VLAN中的接口，都是access

　　switchport mode trunk trunk mode 的接口可以同時傳輸多個VLAN信息的。

　　trunk mode 常用在兩個SWITCHand ROUTER ， switch and switch 特權模式下

　　Switch#show etherchannel summary：顯示相關匯聚端口組的信息；

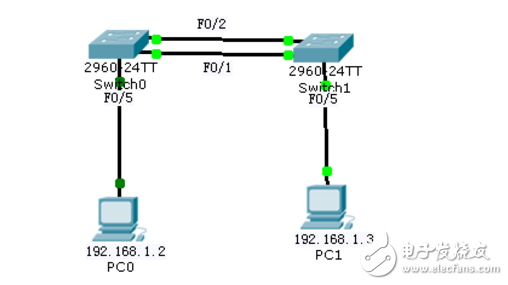

　　實驗設備

　　Switch_2960 2臺；PC 4臺；直連線

　　Switch0：具體操作

　　Switch》

　　Switch#config t

　　Switch（config）#interface range f0/1-2

　　Switch（config-if-range）#Switchport mode trunk //設置端口模式為trunk

　　Switch（config-if-range）#channel-group 1 mode on //加入鏈路組1并開啟

　　Switch（config-if-range）#exit

　　Switch（config）#port-channel load-balance dst-ip //按照目標主機IP地址數據分發來實現負載平衡

　　Switch（config）#exit

　　Switch#show etherchannel summary

　　Switch1：具體操作Switch》

　　Switch#config t

　　Switch（config）#interface range f0/1-2

　　Switch（config-if-range）#Switchport mode trunk //設置端口模式為trunk

　　Switch（config-if-range）#channel-group 1 mode on //加入鏈路組1并開啟

　　Switch（config-if-range）#exit Switch（config）#port-channel load-balance dst-ip //按照目標主機IP地址數據分發來實現以太網通道組負載平衡

　　Switch（config）#exit

　　Switch#show etherchannel summary //顯示以太網通道組的情況

　　PC0設置

　　192.168.1.2

　　255.255.255.0

　　PC1設置

　　192.168.1.3

　　255.255.255.0

　　PC0 ping PC1 Reply

　　PC1 ping PC0 Reply
