路由器的控制端口

由于路由器本身不帶有輸入和終端顯示設備，但它需要進行必要的配置后才能正常使用，所以一般的路由器都帶有一個控制端口"Console"，用來與計算機或終端設備進行連接，通過特定的軟件來進行路由器的配置。所有路由器都安裝了控制臺端口，使用戶或管理員能夠利用終端與路由器進行通信，完成路由器配置。該端口提供了一個EIA/TIA-232異步串行接口，用于在本地對路由器進行配置（首次配置必須通過控制臺端口進行）。

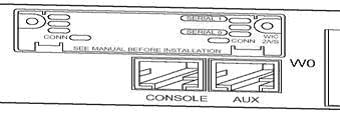

??? Console端口使用配置專用連線直接連接至計算機串口，利用終端仿真程序（如Windows下的"超級終端"）進行路由器本地配置。路由器的Console端口多為RJ-45端口。如下圖就包含了一個Console配置端口。

??? 除了本地對路由器進行配置的 "Console"端口外，另一種是遠程配置時采用的"AUX"端口（上圖右AUX字樣），當需要通過遠程訪問的方式實現對路由器的配置時，就需要采用AUX端口進行了。AUX接口在外觀上其實與上面所介紹的RJ-45結構一樣，只是里面所對應的電路不同，實現的功能也不同而已。根據Modem所使用的端口情況不同，來確定通過AUX端口與Modem進行連接必須借助于RJ-45 to DB9或RJ-45 to DB25的收發器的選擇。
??? 路由器的AUX端口與Modem的連接方式如下圖所示。
