PT2262/2272是一種CMOS工藝制造的低功耗低價位通用編解碼電路，PT2262/2272最多可有12位（A0-A11）三態地址端管腳（懸空，接高電平，接低電平），任意組合可提供531441地址碼，PT2262最多可有6位（D0-D5）數據端管腳，設定的地址碼和數據碼從17腳串行輸出，可用于無線遙控發射電路。編碼芯片PT2262編碼信號是由地址碼、數據碼、同步碼組成一個完整的碼字，從17腳輸出到射頻發射模塊的數據輸入端發射出去。

　　射頻接收模塊接收后送到解碼芯片PT2272，其地址碼經過三次比較核對后，PT2272的VT腳才輸出高電平，與此同時與PT2262相應的數據腳也輸出高電平，如果PT2262連續發送編碼信號，PT2272第17腳和相應的數據腳便連續輸出高電平。PT2262停止發送編碼信號，PT2272的VT端便恢復為低電平狀態。高頻發射電路完全收控于PT2262的17腳輸出的數字信號，從而對高頻電路完成幅度鍵控（ASK調制）相當于調制度為100％的調幅。

　　單片機解碼電路

　　單片機解碼電路由128*64液晶顯示屏，AT89C51單片機，AT24C512存儲器，CD40106，315M收發模塊和433M收發模塊組成。液晶顯示屏用于顯示參數和解碼后的結果，存儲器用于保存解碼數據，CD40106由六個施密特觸發器電路組成。每個電路均為在兩輸入端具有施密特觸發器功能的反相器，CD40106用于改善波形并對波形反相的作用，因為大部分無線遙控器都是采用315MHZ和433Mhz的無線電頻率，所以采用了這2種頻率的收發模塊，用于接收待解碼的無線電信號，實物如下圖。

　　單片機解碼原理

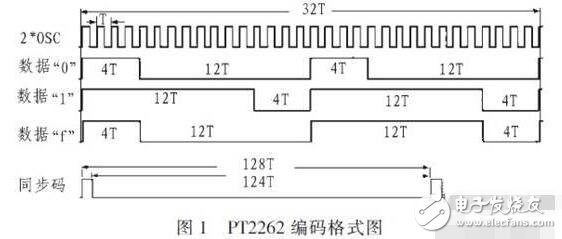

　　上圖是 PT2262編碼芯片的編碼格式，PT2262輸出數據的順序：A0A1A2A3A4A5A6A7D0D1D2D3同步碼 A0A1A2A3A4A5A6A7D0D1D2D3同步碼……，連續發四次。每組編碼之間由同步碼隔開，同步碼低電平寬度是窄脈沖寬度（4T）的31倍（124T），用單片機軟件解碼時，程序只要判斷出同步碼，然后對后面的字碼進行脈沖寬度識別即可。2262每次發射時至少發射4 組字碼，我們只需連續兩次檢測到相同的地址碼加數據碼就可以了。

　　不同公司的2262，振蕩電阻一樣，PT2262的振蕩頻率會有區別，估算公式f=2*1000*16/Rosc（kΩ） kHz其中Rosc 為振蕩電阻這里我們選用Rosc=4.7MΩ，頻率f≈6.8kHz，。T=1/f≈147微秒，同步脈沖的寬度是124T=18228微秒，由上圖可見數據“0”是2個（4T=588微秒）短脈沖，間隔（12T=1764微秒）低電平。數據“1”是2個12T的高電平寬脈沖，間隔一個4T的低電平窄脈沖，數據“F”是1個高電平窄脈沖間隔12T的低電平寬脈沖，再加一個12T的高電平寬脈沖?？偨Y(jié)如下：

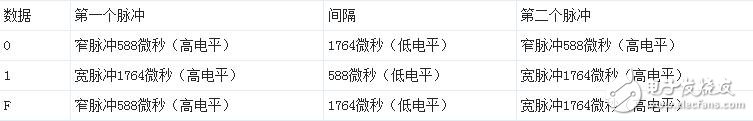

　　同步碼占用124T=18228微秒，時間較長，數據“0”，“1”，“F”是由2個脈沖組成，一個數據占用32T=4704微秒時間。數據“0”，“1”，“F”特點見下表：

　　上表中我們用“窄、窄”表示數據“0”，“寬、寬”表示數據“1”，“窄、寬”表示數據“F”，實際應用時是經過CD40106反相后的波形，所以數據“0”就變成“寬、寬”，數據“1”變成“窄、窄”，數據“F”變成“窄、寬”了。我們用51單片機的定時器來測量這些脈沖的寬度來確定數據是“0”，“1”，還是“F”。這就是解碼原理。

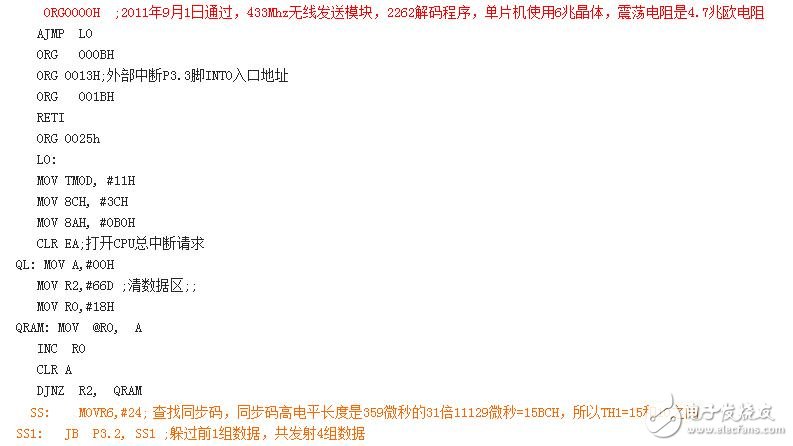

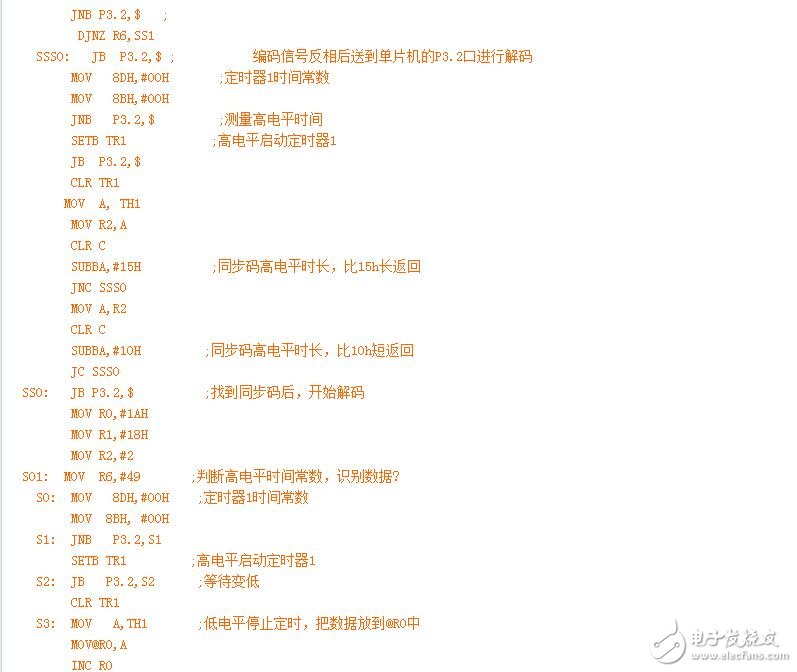

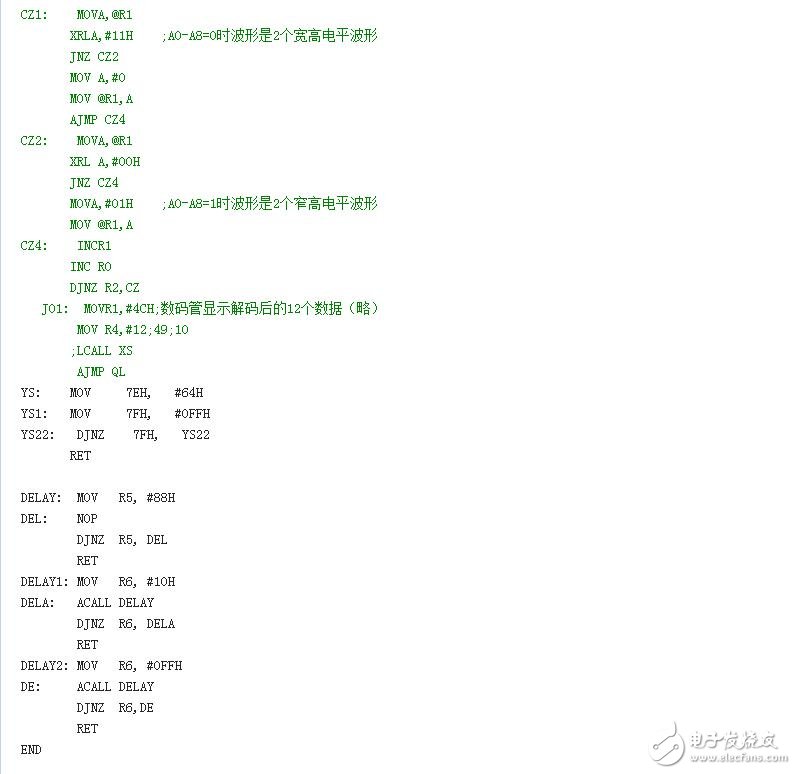

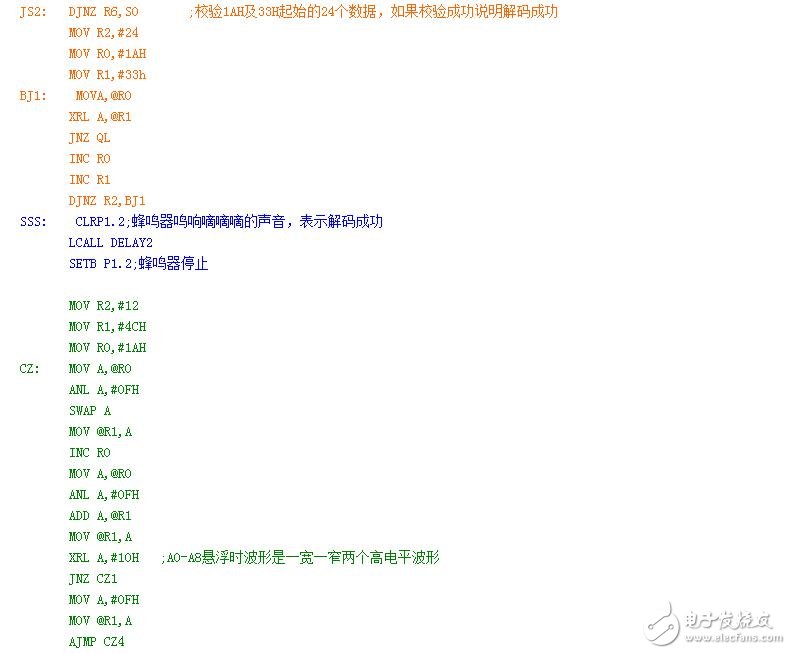

　PT2262 軟件解碼的單片機程序

?
