據業界預測，與目前的無線網絡容量相比，新興的5G無線標準承諾可以向更多的用戶，以更高的數據速率，提供更高的數據—到2025年帶寬將增加1000倍。實現這個目標的一種方法是使用大規模MIMO，即使用由各獨立信號驅動的單元陣列組成的天線。這種天線陣列可以形成多個信號波束。大規模MIMO可以應用在存在大量散射的環境中，也就是說即使信號被建筑物和其它物體散射的條件下，也同樣可以通過多條路徑到達每個用戶。在目標用戶位置，來自所有這些路徑的信號有益地疊加在一起，從而實現高數據速率。在遠離目標用戶的地方，信號是不相關的，僅是增加了背景噪聲。

運營商想通過這種方式來持續改進他們的服務，不過這也需要付出一定的代價，特別是在基站和終端設備的復雜性和相關功耗不斷提高的情況下。

那問題的關鍵是什么呢？在模擬域可以做多信道相移，即接收發送過來的數據流，以天線陣列中的單元數量對它進行劃分，然后對每份數據流進行相移處理(見圖1)。這種方法是可行的，但缺乏靈活性，它只能處理一個數據流，因此也只能產生一個信號波束。如果系統需要處理多個數據流，用一個陣列產生多個波束，我們就需要采用數字波束成形，如圖2所示，其中天線陣列中的每個單元都有自己的收發器和數據轉換器組。

?

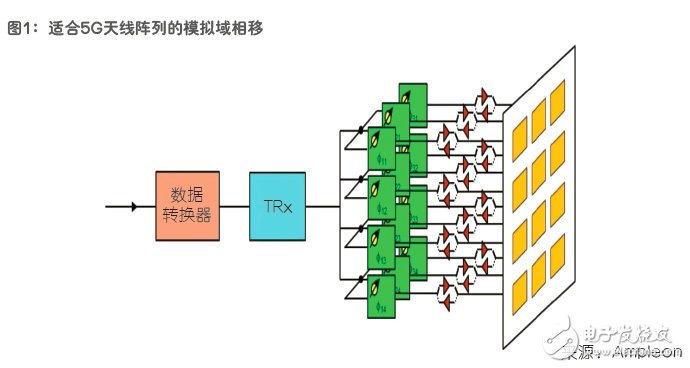

圖1：適合5G天線陣列的模擬域相移。(來源：AMPLEON)

?

?

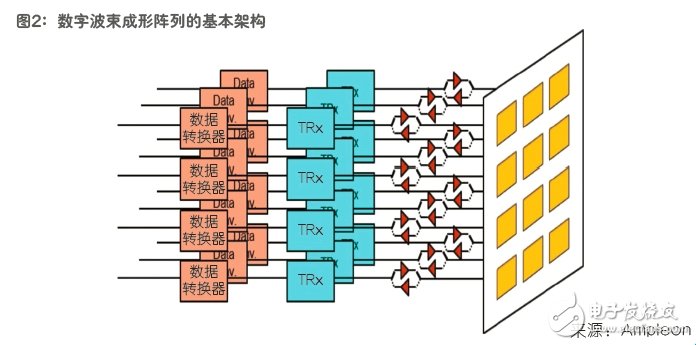

圖2：數字波束成形陣列的基本架構。(來源：AMPLEON)

更高的復雜性將導致更大的功耗，因此，需要加以有效控制，以減少環境影響和運營成本，以及冷卻挑戰。

評估天線陣列的冷卻需求

就拿工作在30GHz的4×4天線陣列面板來說，它們的天線單元之間的距離是半個波長，即5mm。要想使用數字波束成形，那么每個單元都需要2個DAC(用于I和Q)、2個ADC、1個鎖相環、1個低噪聲放大器、1個功放、1個發送/接收開關以及一些放大器和包括濾波器在內的其它電路?；诔杀竞统叽绲脑?，針對每個單元的電路理想情況下應該在一個芯片上。天線組裝時應該將16個芯片均勻地排放在面板上，以便它們與對應驅動的天線單元都有最短的連接，它們產生的熱量也能夠均勻的散發，如圖3所示。

?

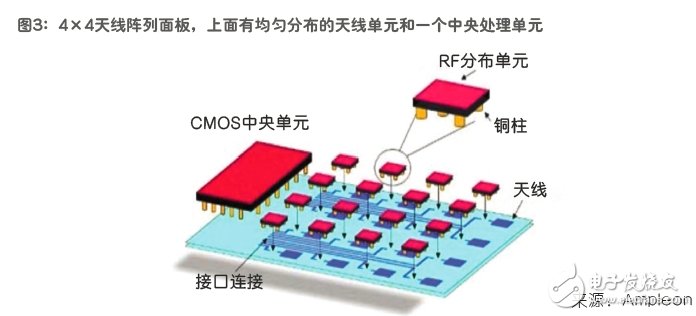

圖3：4×4天線陣列面板，上面有均勻分布的天線單元和一個中央處理單元。(來源：AMPLEON)

如果每個功放的峰值輸出功率約為20dBm，并采用目前最先進的技術制造，那么這樣一個面板的總體功耗將是3W至4W。這已經假設使用的數據轉換器具有有限的位深，因?yàn)檠芯勘砻?，?dāng)使用多個天線單元而不是單根天線時，我們可能需要較低的分辨率就可以向接收機提供相同的信號完整性。然而，數據轉換器仍然需要工作在較高的速度，以便處理較大的信號帶寬。在發送時功放占約75%的總功耗，因?yàn)楹撩撞l率的效率非常低。

Doherty電路架構和包絡跟蹤等技術可以用來提高功放的效率，但它們需要精心設計數字預失真電路，才能達到可接受的雜散信號電平，但這種電路本身也會耗電。從這點來看，這些技術的好處會被實現它們的能源成本所抵消，因此基本上沒有益處。這種4×4陣列例子非常接近于轉折點，因此應用這種節能功放架構沒有什么意義。即使是簡單的純線性AB類放大器也要求某種類型的能效線性化。幸運的是，大規模MIMO系統可能使用TDD，而且功放只是部分時間工作。

在我們的設計例子中，400mm2的面板上產生的熱量在3W至4W之間。出于成本、能耗(要用風扇)和可靠性的原因，我們想進行被動的冷卻。我們可以用帶散熱片的鋁板做到這一點，這種材料具有約60 W/m2K的冷卻能力。假設60℃的環境溫度 (想像夏天安裝在中東地區屋頂上的基站吧)，以及天線面板與收發器芯片之間連接點100℃的溫度，速算結果表明，我們可以冷卻0.25 W/cm2，或者陣列需求的約四分之一。為了散發整個3.5W的熱量，我們需要約1400mm2的冷卻面板。
