一、需求分析：以高性價比為核心，功能與技術并重

　　根據公安(分)局所轄區面積大小、管理人口復雜程度，以及在日常的治安、人口、刑事、管理等方面的任務比較重。通過網絡建設希望能夠滿足達到如：人口信息數據庫、案件數據庫、電子郵件及辦公自動化管理等，使管轄的各個派出所能接入(分)局，并通暢地連接到整個公安網絡。

　　針對網絡的具體要求，可以歸納為以下幾個方面：

　　網絡先進高速：局域網絡的骨干網為千兆以太網，信息點之間采用100M傳輸;

　　網絡運行穩定可靠：需要提高容錯設計，支持故障檢測和恢復。要求所用交換機能夠在高負荷下具有零丟包以及長時間運行無故障工作等特點;

　　多媒體應用：采用網絡視頻技術實現部分遠程視頻系統，這就要求交換機在數據傳輸中具有延時低、恒定延時的特性以確保多媒體數據的高質量實時傳輸;

　　增強可管理性：選用強大支持能力的網絡設備，具有操作簡單和完善網絡管理;

　　可擴展性要求高：采用符合國際標準的設備，產品與技術能夠全面過渡;

　　高性能價格比：考慮實際的承受能力，選擇功能強大、價位適中的設備。

　　技術先進成熟：采用的設備在技術上必須是先進的而且也必須是成熟的。

　　二、方案設計

　　安奈特集團(Allied Telesyn International (ATI))是一家以研究、開發、銷售網絡通信產品為主的國際化高科技公司。公司成立于1987年，公司總部設在美國加利福尼亞州Sunnyvale市，安奈特集團(ATI)于1997年6月在北京成立了中國有限公司，負責中國地區的市場推廣、銷售及售前售后服務。作為全球知名的網絡廠商，安奈特公司一直致力于向客戶提供各種優秀的網絡解決方案。根據網絡分布(局域和廣域)的不同情況，我們?yōu)楣残袠I(yè)提供了以下兩種典型的解決方案：

　　這些解決方案在國內公安行業信息化建設中已有成功的案例模型，運行效果非常良好。方案可行性很強。

　　(一)公安行業局域網絡解決方案

　　在信息中心放置一臺安奈特AT-9800千兆三層交換機和一臺AT-8000系列10/100Mbps二層交換機。AT-9800作為整個網絡的中心設備，用以連接市局，接入整個公安網絡和分局的1000M主干網絡;AT-80000系列交換機接入服務器、網管服務器與路由器，將轄區的幾十個派出所及治安點接入分局計算機網絡。

　　AT-9800三層交換機采用千兆光纖，分別連接各大樓和樓層配線間設置的AT-8000系列交換機，組成星型千兆主干網絡。 在中心大樓各樓層配線間和中心設備間選用安奈特AT-8000系列二層交換機可以通過堆疊覆蓋各樓層的信息點，相鄰大樓內的AT-8000系列交換機則分別覆蓋現有的信息點，當各處的信息點增加時，AT-8000系列交換機均可以通過堆疊來實現覆蓋，所以(分)局機關的每個信息點均可實現完全獨享100Mbps帶寬。

　　其他處辦公樓的AT-8000系列二層交換機通過千兆光纖，選用千兆上行模塊接入信息中心的AT-9800系列三層交換機。

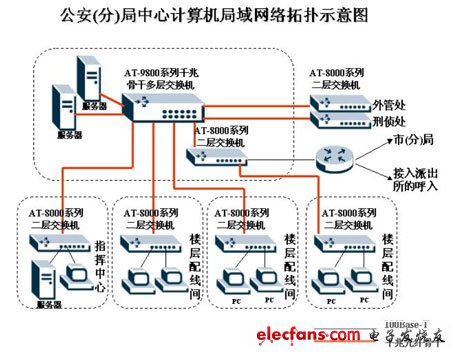

　　安奈特公安局域網絡系統拓?fù)涫疽鈭D如下：

?

　　方案特點和競爭優勢

　　極高的數據吞吐量

　　安奈特公司的系列交換機具有極高的包吞吐量。此方案中主要使用了AT-9800系列千兆骨干多層交換機和AT-8000系列二層交換機。AT-9800系列交換機提供足夠的交換帶寬和線路冗余，確保各工作站對中心數據庫的訪問，同時為整個網絡提供很高的數據吞吐量。AT-8000系列交換機采用無阻塞交換結構設計，使所有端口均能實現全線速連接。并通過Enhanced Stacking堆疊技術大大提高端口密度，直接為用戶提供100M交換到桌面。

　　極低的延遲時間

　　安奈特交換機在各種大小幀及負載情況下，始終保持極低的恒定延遲時間。該性能遠遠超過其他同類產品，基于此項優勢，安奈特交換機尤其適合于語音、圖象、視頻等高負荷多媒體信息傳輸，能夠有力地保證多媒體信息數據傳輸?shù)膶?shí)時性。

　　高負荷下零丟包率

　　安奈特公司系列交換機在各種幀長度下均無幀丟失。在傳輸數據過程中，既減少了信號的損耗程度，又提高了傳輸?shù)目煽砍潭?。這是同類產品中其他廠商無與倫比的優勢，為快捷安全可靠的網絡連接提供了有效基礎。

　　靈活的交換技術

　　AT-9800系列千兆交換機具有三層交換技術，將第二層交換機與第三層路由器的優勢有力地結合成一套靈活的網絡解決方案，可在各個層次提供線速性能。這不僅提高了網絡性能，降低了網絡成本，實現基于策略的動態的網絡管理和調整。

　　此外，安奈特交換機所具有的VLAN與Trunking技術，用來隔離網絡廣播，有力地抑制了廣播風暴。

　　強大的網絡管理

　　本方案中所選用的安奈特交換機都遵循802.1Q的VLAN標準，可以對網絡中的所有交換機和路由器進行VLAN配置，并跨越網絡設備連接。既允許進行邏輯用戶組的網絡管理，又可以進行廣播和安全性的管理，使管理和維護更方便。

　　支持基于WEB的管理方式，使網絡管理員可以通過任何一臺連網的計算機，登錄到交換機上進行管理和監控。這樣便于及時解決問題，減輕了網管員的工作負擔，真正意義地做到了'輕松構網'和'輕松維網'。
