?無線路由器的WAN接口

我們知道，路由器不僅能實現局域網之間連接，更重要的應用還是在于局域網與廣域網、廣域網與廣域網之間的互連。路由器與廣域網連接的接口稱之為廣域網接口（WAN接口）。路由器中常見的廣域網接口有以下幾種。

??? （1）RJ-45端口

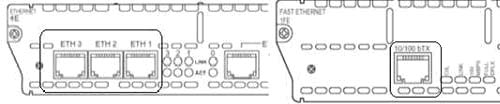

??? 利用RJ-45端口也可以建立廣域網與局域網之間的VLAN（虛擬局域網），以及建立與遠程網絡或Internet的連接。如果使用路由器為不同VLAN提供路由時，可以直接利用雙絞線連接至不同的VLAN端口。但要注意這里的RJ-45端口所連接的網絡一般不是10Base-T，而是100Mbps快速以太網以上。如果必須通過光纖連接至遠程網絡，或連接的是其他類型的端口時，則需要借助于收發轉發器才能實現彼此之間的連接。如圖所示為快速以太網（Fast Ethernet）端口。

??? （2）AUI端口

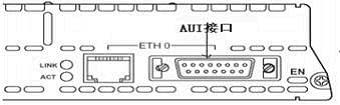

??? AUI端口是用于與粗同軸電纜連接的網絡接口，其實AUI端口也被常用于與廣域網的連接，但是這種接口類型在廣域網應用得比較少。在Cisco 2600系列路由器上，提供了AUI與RJ-45兩個廣域網連接端口，用戶可以根據自己的需要選擇適當?shù)念愋?，如圖所示。

??? （3）高速同步串口

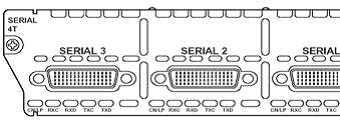

??? 在路由器的廣域網連接中，應用最多的端口還要算"高速同步串口"（SERIAL）了，這種端口主要是用于連接目前應用非常廣泛的DDN、幀中繼（Frame Relay）、X.25、PSTN（模擬電話線路）等網絡連接模式。在企業網之間有時也通過DDN或X.25等廣域網連接技術進行專線連接。這種同步端口一般要求速率非常高，因為一般來說通過這種端口所連接的網絡的兩端都要求實時同步。如圖所示為高速同步串口。

??? （4）異步串口

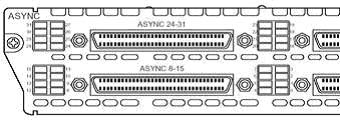

??? 異步串口（ASYNC）主要是應用于Modem或Modem池的連接，用于實現遠程計算機通過公用電話網撥入網絡。這種異步端口相對于上面介紹的同步端口來說在速率上要求寬松許多，因為它并不要求網絡的兩端保持實時同步，只要求能連續即可。所以我們在上網時所看到的并不一定就是網站上實時的內容，但這并不重要，因為畢竟這種延時是非常小的，重要的是在瀏覽網頁時能夠保持網頁正常的下載。如圖所示為異步串口。

??? （5）ISDN BRI端口
??? ISDN BRI端口用于ISDN線路通過路由器實現與Internet或其他遠程網絡的連接，可實現128Kbps的通信速率。ISDN有兩種速率連接端口，一種是ISDN BRI（基本速率接口），另一種是ISDN PRI（基群速率接口），ISDN BRI端口是采用RJ-45標準，與ISDN NT1的連接使用RJ-45-to-RJ-45直通線。如圖所示為ISDN BRI端口。
