插接軟驅數據線
2010年01月13日 10:33 m.sdkjxy.cn 作者：佚名 用戶評論（0）
關鍵字：數據線(36252)
插接軟驅數據線

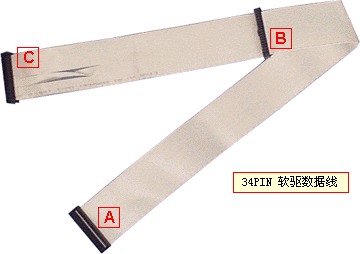

軟驅線是34芯的，每一根可連接兩個軟驅。
在線的一端，部分?jǐn)?shù)據線有交叉，我們籍此可以把數據線分成三段：
這兩個接頭為A段，這兩個接頭為B段，這一個接頭為C段。
A段和B段各有一個接頭，用來連接3寸軟驅。C 段連接主板上的軟驅接口。
當要連接兩個軟驅時，就在A段和B段各接一個軟驅。
此時，接在A段的軟驅在物理上為A驅，另一個為B驅；當只連接一個軟驅時，要把它接在A段上。
 |

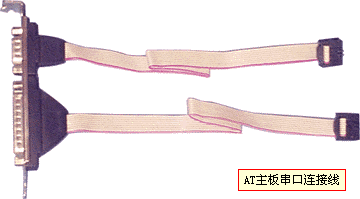

另外一些普通的AT主板還要把串口線和并口線也接到主板上，ATX結構的主板把它們直接做在主板上了，可以省去這一步。
下面我們就看一下如何連接At主板的串口、并口線；這一條是串口線；這一個是并口線；在主板上有兩個9針串口，旁邊標著COM1、COM2；并口是25針的，旁邊標著LPT。
連接時要保住數據線的紅色邊對應著接口的1號角，然后將接頭按到底即。
