第10章 PCB電磁兼容設計

　　電磁兼容的英文為Electromagnetic Compatibility，簡稱EMC。電磁兼容技術是一門迅速發展的綜合性交叉學科，研究PCB設計中的電場與磁場的兼容性 。它以電磁場和無線電技術的基本理論為基礎，涉及電力、電子、通信、計算機、航空航天、鐵路交通、軍事等多方面。隨著電子技術、計算機技術的發展，一個系統中采用的電子設備數量大大增加，而且電子設備的頻帶日益加寬、功率逐漸增大、靈敏度提高，連接各種設備的網絡也越來越復雜，因此，電磁兼容問題日益突出，幾乎涉及所有現代化工業領域。設備和系統的設計、研制、生產、使用和維護都要運用EMC技術。

　　1996年，國家技術監督局對國產計算機的產品質量進行了抽樣檢查，結果合格率僅為61.5%。其中傳導干擾不合格成為最突出的問題。傳導干擾是電子產品電磁兼容性檢驗的一個項目。所有的電子產品在用電時都會對電網發出干擾信號，如果干擾信號過大，就會影響整個電網的用電質量，從而干擾到其他電器的正常運行。因此，大多數國家對電子產品的傳導干擾指標都有硬性的規定，禁止傳導干擾過大的產品的生產和銷售。其實，傳導干擾是最基本的電磁干擾問題，主要是由于電源不合格引起的。

　　10.1 電磁兼容的基本知識

　　隨著廣播、電視、移動電話、電腦、電磁爐及微波爐等家用電器的廣泛應用，電磁波作為一種資源，已在0～400GHz寬頻范圍內廣泛地用于信息技術產品中。伴之而來的電磁干擾也從低頻段到微波波段，無孔不入地輻射或傳導至設備系統以及周圍的環境，給設備甚至社會生產活動和人體健康帶來了越來越嚴重的危害。

　　10.1.1 電磁兼容及相關概念

　　1.電磁兼容

　　國際電工委員會IEC60050(161)《電磁兼容術語》中對電磁兼容的定義是：“設備或系統在其電磁環境中能正常工作且不對該環境中的任何事物構成不能承受的電磁騷擾的能力。”電磁兼容有兩個方面的含義，一方面，設備或系統產生的電磁干擾，不應對周圍設備造成不能承受的影響，也不應對周圍環境造成不能承受的“污染”;另一方面，設備或系統對來自周圍環境中的電磁干擾，應具有足夠的防御能力。電磁兼容是電子設備系統工程重要指標，也是產品質量可靠性的重要指標。目前電子設備的靈敏度越來越高，并且接收微弱信號能力越來越強，同時電子產品頻帶也越來越寬，尺寸越來越小，要求電子設備抗干擾能力越來越強。電磁兼容的主要研究內容包括:電磁兼容設計、電磁兼容測試、電磁兼容兼容標準及電磁兼容預測。

　　電磁環境是由空間、時間和頻譜三大要要素組成的。而定義中提到的“電磁騷擾”，在1990年IEC60050(161)以前的標準和文獻中一般都稱為電磁干擾。IEC60050(161)發布后,將騷擾(Disturbance)和干擾(Interference)的概念區分開來。電磁騷擾僅僅是指電磁現象，即指客觀存在的一種物理現象。而電磁干擾是由電磁騷擾引起的后果。

　　2.電磁兼容相關概念

　　電磁干擾(EMI，Electromagnetic Interference)會引起設備、傳輸通道或系統性能下降。宏觀世界的主要因素有自然和人為的干擾源、通過公共地線阻抗/內阻的耦合、沿電源線傳導的電磁干擾和輻射干擾等。電子系統受干擾的路徑主要是通過電源、信號線或控制電纜、場滲透，最后經過天線直接進入;另外還有電纜耦合(其它設備的傳導干擾)，電子系統內部場耦合(其它設備的輻射干擾)，電子外部耦合到內部場，寬帶發射機天線系統，外部環境場等等。

　　電磁騷擾(Electromagnetic Disturbance)是指任何可能引起設備、裝置或系統性能降低或者對有生命或者無生命物質產生損害作用的電磁現象。電磁騷擾有下列三種表現表形式：電磁噪聲、無用信號或傳播媒介自身的變化。

　　電磁輻射(Electromagnetic Radiation)是以電磁波形式由波源發射到空間的現象或以電磁波的形式存在于空間的現象。“電磁輻射”一詞的含義有時也可引伸，電磁感應現象也包含在內。

　　電磁噪聲(Electromagnetic Noise)是一種明顯不傳送信息的時變電磁現象，它可與有用信號疊加或組合，有時也稱為電磁環境。

　　射頻干擾和電磁干擾(RFI/EMI)可以通過任何一種設備機殼的開口、通風孔、出入口、電纜、測量孔、門框、艙蓋、抽屜和面板以及機殼的非理想連接面等進行輻射。RFI/EMI也可以由進入敏感設備的導線和電纜進行輻射，任何一個良好的電磁能量輻射器也可以作為良好的接收器。

　　共模干擾(CM)和差模干擾(DM)：共模干擾存在于電源任何一相線與大地或中線與大地間。共模干擾有時也稱縱模干擾、不對稱干擾或接地干擾，是載流導體與大地之間的干擾。差模干擾存在于電源相線與中線及相線與相線之間。差模干擾也稱常模干擾、橫模干擾或?qū)ΨQ干擾，這是載流導體之間的干擾。共模干擾表明干擾是由輻射或串?dāng)_耦合到電路中來的。而差模干擾則表明干擾是源于同一條電源電路的。

　　電子元件的發展越來越趨于高速、高靈敏、高集成和多功能。低壓和高靈敏度會使系統的抗擾度降低，因而更易受外界電磁場的干擾;另一方面，高能量、高頻率、高密度的發射源增多，會使系統的輻射加重，干擾信號增強。電磁污染的來源包括雷電(包括核爆等強電磁脈沖)、靜電和所有電氣過程。在衛星通信、飛機航行的智能化，高層建筑、通信無線塔、超高壓輸電線路、油庫群、港口建筑、森林、古跡的防雷，工廠自動化生產線、電氣牽引饋電系統的諧波、大型醫療設備、物理儀器、家用電器、電動工具、移動電話、遙控儀表、集成模塊、，印刷電路板等方面，都存在EMC問題。

　　同時，電磁污染對人體健康的影響日益引起人們的重視。電磁輻射污染己被世界衛生組織列為必須嚴加控制的現代公害之一。據調查，長期接受高頻電磁輻射，會對眼睛、神經系統、生殖系統、心血管系統、消化系統及骨組織造成嚴重的不良影響，甚至危及生命。日本、瑞典、美國的學者均提出了人們生活環境下最高的磁場強度允許值。國際上，對電工、電子產品或系統使用的電磁環境分為A、B兩類，分別規定了電磁發射的限值電平。A類環境即工業環境，指有工、科、醫射頻設備的環境，頻繁切斷大感性負載、大容性負載的環境，大電流并有強磁場環境等。B類環境即居民區、商業區及輕工業環境，包括居民樓、商業零售網點、商業大樓、公共娛樂場所、戶外場所(如加油站、停車場、游樂場、公園、體育場等)。

　　此外，現在許多醫療設備都采用了先進的電子信息技術。這些設備的抗擾度如何，直接關系到人們的生命安危。如心臟起搏器，往往會受到來自計算機、手機的電磁干擾，使其功能發生變化。這就是電磁干擾對人體造成的間接危害。

　　信息技術設備的電磁泄漏則會威脅信息安全。在網絡時代，信息泄漏被認為是對網絡安全的最大威脅。計算機的鍵盤、顯示器等都會使信息通過輻射泄漏出去。這就是所謂的TEMPEST現象。更精確的定義是指電子信息設備通過電磁能量發射，產生了信息的泄漏。

　　10.1.2 電磁兼容的三要素

　　電磁兼容的三要素是干擾源、耦合途徑、敏感設備。切斷以上任何一項都可解決電磁兼容問題。解決電磁兼容問題要從以下方面入手研究：電磁騷擾源，包括其頻域和時域特性、產生的機理以及抑制措施等;電磁騷擾傳播特性;敏感設備抗干擾的能力;電磁兼容性問題的測量方法;系統內及系統間的電磁兼容性。

　　1.干擾源

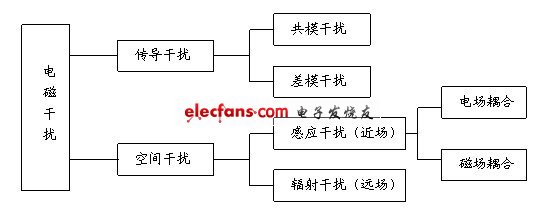

　　具體到電磁干擾，可以按照下面所列7類進行劃分：按照發生源劃分，按照傳播路徑劃分，按照輻射干擾的產生原因劃分，按照不同設備的工作原理劃分，按照發生頻率劃分，按照頻率范圍劃分，按照不同的交流電源劃分。而且可以在每一類中進一步分類，如圖10-1-1和所示。

　　

　　2.耦合途徑

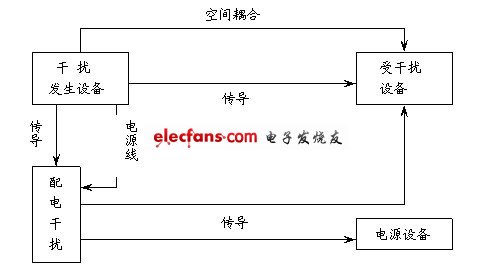

　　電磁干擾的傳播途徑如圖10-1-2所示，有通過電源線、信號線、地線、大地等途徑傳播的“傳導干擾’’(Conducted Interference)，也有通過空間直接傳播的“空間干擾”(Radiated Interference)。前者歸屬于頻率較高的部分(>30MHz)，后者則是較低頻的部分(<30MHz)。

　　

　　傳導干擾是指一個電網絡信號通過導電介質，耦合(干擾)到另一個電網絡。比如開空調時，室內的熒光燈會出現瞬間變暗的現象，這是因?yàn)榇罅侩娏髁飨蚩照{(diào)，電壓急速下降，利用同_電源的熒光燈受到影響。通常采用的解決方法是通過去耦來消除傳導性干擾，比如給發生源及被干擾設備的電源線安裝濾波器，或者將信號線改為光纖。

　　輻射干擾是指干擾源通過空間，把信號耦合(干擾)到另一個電網絡。比如當摩托車從附近道路通過時，電視會出現雪花狀干擾。這是因?yàn)槟ν熊圏c(diǎn)火裝置的脈沖電流產生了電磁波，通過空間再傳給附近的電視天線、電路上，產生了干擾電壓/電流。在高速PCB及系統設計中，高頻信號線、集成電路的管腳、各類接插件等都可能成為具有天線特性的輻射干擾源，能發射電磁波并影響其他系統或本系統內其他子系統的正常工作。由于傳播途徑是空間，解決輻射干擾的方法除前面所講的濾波之外，還要對設備進行屏蔽方能有效。

　　輻射發射有兩種基本類型：差模(DM)和共模(CM)。一般設備的電源線和通信線路，至少有兩根導線，這兩根導線作為往返線路輸送電力或信號。但在這兩根導線之外通常還有地線。干擾電壓和電流分為兩種：一種是兩根導線分別作為往返線路傳輸;另一種是兩根導線作去路，地線作返回路傳輸。前者就是“差模”，后者是“共模”。

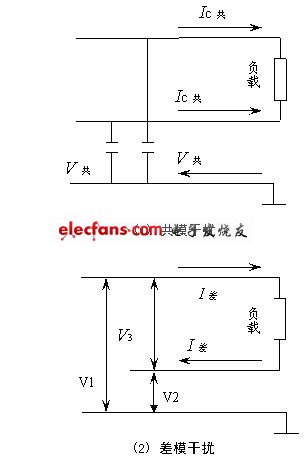

　　共模信號又稱為對地感應信號或不對稱信號，共模信號分量是VCOM，共模信號的電路如圖10-1-1(1)所示。純共模信號是：VCOM=V1=V2，大小相等，相位差為0。V3=0。

　　差模信號又稱為常模、串模、線間感應和對稱信號。差模信號的電路如圖10-1-3(2)所示。理想情況下，流過一邊導線的電流與另一邊導線的電流幅度相同，方向相反。但由于噪聲源有各種形態，其結果是流過兩根導線的干擾電流幅度不同。在兩線傳輸回路中，每一線對地電壓用符號V1和V2來表示。差模信號分量是VDIFF，VDIFF=V1-V2。所有的差模電流IDIFF全流過負載。

　　一根導線上的差模干擾電流與共模干擾同向，I1=IC+ID;另一根導線上的差模噪聲與共模噪聲反向，I1=IC-ID。因此，流經兩根導線的電流具有不同的幅度。并且當兩種模式同時存在時，兩根導線對地線的電壓也不同。

　　干擾信號侵入線路和接地之間，干擾電流在兩條線上各流過二分之一，以地為公共回路，這種干擾是比較容易消除的。但在實際電路中，由于兩根導線終端與地線之間的阻抗不平衡，會出現模式的相互轉換。即通過導線傳遞的一種模式在終端反射時，使共模信號干擾會轉化為不易消除的串?dāng)_干擾。

　　通常這兩種干擾是同時存在的，由于線路阻抗的不平衡，兩種干擾在傳輸中還會相互轉化，所以情況十分復雜。干擾經長距離傳輸后，差模分量的衰減要比共模大，這是因?yàn)榫€間阻抗與線和地之間阻抗不同的緣故。出于同一原因，共模干擾在線路傳輸中還會向鄰近空間輻射，而差模則不會，因此共模干擾比差模干擾更容易造成電磁干擾。不同的干擾方式要采取不同的干擾抑制方法才有效。判斷干擾方式的最簡單方法是采用電流探頭。探頭先單獨環繞每根導線，得出單根導線的感應值，然后再環繞兩根導線(其中一根是地線)探測其感應情況。如感應值是增加的，則線路中干擾電流是共模的，反之則是差模的。

　　共模輻射是由無意的壓降引起的，它使電路中所有地連接抬高到系統地電位之上。就電場大小而言，CM輻射是比DM輻射更為嚴重的問題。為使CM輻射最小，必須使共模電流降到零。

　　總而言之，當設備和導線的長度比波長短時，主要問題是傳導干擾;當它們的尺寸比波長大時，主要問題是輻射干擾。

　　3.提高設備抗耦合干擾性能

　　共有4種耦合性干擾，下面分別對其進行分析并提出解決辦法。

　　(1)電路性耦合

　　當兩個電路存在公共阻抗時，一個電路的電參數通過公共阻抗對另一個電路的電參數產生影響，通過電路性耦合產生電磁干擾。公共阻抗主要有回路導線、共地阻抗和共電源內阻。

　　針對電路性耦合的電磁兼容設計方法是：

　　①對共電源內阻產生的電磁干擾，可使用不同的電源分別供電。

　　②對共回路導線產生的電磁干擾，可以對導線阻抗加以限制或去耦。共回路導線的阻抗包括電阻和電感。

　　a限制電阻的方法：增大共回路導線的截面積，減少共回路導線的長度和降低接觸電阻。

　　b限制電感的方法：減小共回路導線的長度和導線間的距離。

　　c電路去耦的方法：去掉共回路導線，而將不同的回路僅在一點接地。

　?、蹖驳刈杩巩a(chǎn)生的電磁干擾，可以想辦法降低共地阻抗。

　?、茈娢桓綦x。

　　電位隔離有機械、電磁、光電和浮地4種隔離方式，其實質是人為地造成電位隔離，以阻止電路性耦合產生的電磁干擾。

　　a機械性隔離采用繼電器來實現

　　線圈接收信號，機械觸點發送信號。機械觸點斷開時，由于阻抗很大、電容很小，從而阻止了電路性耦合產生的電磁干擾。缺點是線圈工作頻率低，不適合在工作頻率高的場合使用，而且存在觸點通斷的彈跳和干擾以及接觸電阻等。

　　b電磁隔離采用變壓器來實現

　　通過變壓器傳遞電信號，阻止了電路性耦合產生的電磁干擾。對于交流電的場合，使用較為方便。由于變壓器繞組間分布電容較大，所以使用時應當與屏蔽和接地相配合。

　　c光電隔離采用光耦合器來實現

　　通過半導體發光二極管(U渺)的光發射和光敏半導體(光敏電阻、光敏二極管、光敏三極管、光敏晶閘管等)的光接收來實現信號的傳遞。光耦合器的輸入阻抗相對比較小，因此分壓在光耦合器輸入端的干擾電壓較低。而且一般干擾源的內阻較大，它能提供的電流并不大，因此不能使發光二極管發光。光耦合的外殼是密封的，它不受外部光的影響。光耦合器的隔離電阻很大(約為1012Ω)，隔離電容很小(約為幾pF)，能阻止電路性耦合產生的電磁干擾。只是光耦合器的隔離阻抗隨著頻率的提高而降低，抗干擾效果也將降低。

　　d浮地

　　浮地可使功率地(強電地)和信號地(弱電地)之間的隔離電阻很大，所以能阻止共地

　　阻抗電路性耦合產生的電磁干擾。

　　(2)電容性耦合

　　任何兩個導體之間都存在著電容。當一個導體對地具有電位Ul，阻抗Z1，另一個導體對地具有阻抗Z2，兩個導體具有相同的地電位。通過兩個導體之間的電容，一個導體在另一個導體上將產生的干擾電壓U2為

　　U2­=

　　針對電容性耦合的電磁兼容設計方法是：

　?、俦M可能減小干擾源U1的幅值和干擾源的變化速度ω。

　　②Z1和Z2設計得盡可能大些，且Z1遠大于Z2。

　?、垴詈想娙菰O(shè)計得盡可能?。杭哟髢蓚€導體間的距離，縮短兩個導體的長度，避免兩個導體平行走線。

　?、芷帘?/p>

　　屏蔽的目的：切斷干擾源和被干擾對象之間的電力線。

　　屏蔽的方法：采用與干擾源基準電位相連的屏蔽或者與被干擾對象基準電位相連的屏蔽，或者上述兩者都用。當導線的長度小于工作信號波長的l/20時，采用單點接地，否則采用多點接地。接地的長度要盡可能短。

　?、萜胶?/p>

　　平衡的目的：當干擾源和被干擾對象的基準電位是相互獨立時，可以采用平衡的方法使干擾源和被干擾對象的耦合電容平衡，以免除電容性耦合的電磁干擾。

　　平衡的方法：干擾源和被干擾對象均采用絞合導線;采用四芯導線使干擾源和被干擾對象的導線交叉對稱。

　　(3)電感性耦合

　　任何兩個回路之間存在著互感。互感值與介質的磁導率觸成正比，并與兩個回路的幾何尺寸有關。

　　針對電感性耦合的電磁兼容設計方法是：

　?、俦M可能減小干擾源電流的變化速度。

　　②盡可能減小兩個回路的互感：加大兩個回路間的距離;縮短兩個回路的長度;避免兩個回路平行走線;縮小兩個回路的面積，并降低重合度。

　?、燮帘?、

　　屏蔽的目的：.切斷干擾源和被干擾對象之間的磁力線。

　　屏蔽的方法：采用鐵磁性導體的靜態磁屏蔽，采用良導體感應渦流的動態磁屏蔽。

　　屏蔽的注意事項：

　　a鐵磁性導體的靜態磁屏蔽適用于低頻磁場。屏蔽的效果與屏蔽材料的相對磁導率脅、厚度d、幾何形狀以及磁場方向有關。

　　b良導體感應渦流的動態磁屏蔽適用于高頻磁場。屏蔽的效果與屏蔽材料的性質、幾何

　　形狀、屏蔽的密閉程度以及磁場的頻率有關。

　　c網孔狀的屏蔽系數與孔的面積占總面積的比例有關。

　　④平衡

　　平衡的目的：采用平衡的方法減小或免除電感性耦合的電磁干擾。

　　平衡的方法：

　　a磁場去耦。使被干擾回路耦合的干擾源磁場最少。例如安排兩個回路垂直放置，可達到磁場去耦的目的。

　　b磁場抵消。因?yàn)楦蓴_磁場引起的感應電流在相鄰絞線回路的同一根導線上方向相反，相互抵消。

　　(4)輻射性耦合

　　輻射性耦合是電磁場通過空間耦合到被干擾對象。

　　針對輻射性耦合的電磁兼容設計方法是：

　?、俨捎每臻g分離的方法，把容易相互干擾的設備和導線安排得遠一些，并調整電磁場矢量方向，使接收設備耦合的干擾電磁場最低。

　　②采用時間分離方法，把產生輻射的設備和易接收輻射的設備安排在不同的時間工作。

　　③采用頻率分離方法，使產生輻射的設備和易接收輻射的設備的工作頻率不同。

　?、懿捎闷帘未胧?，用屏蔽材料將被干擾對象封閉起來，使其內部電磁場強度低于允許值。屏蔽的效果用屏蔽系數來衡量。

　?、轀p小天線的有效高度。

　?、逌p小環線面積。
