§1.3　計算機的硬件組成和軟件系統

　　本節概述

　　本節包括計算機的硬件組成和軟件系統兩個部分。

　　計算機上的硬件由CPU、控制器、運算器、存儲器、輸入/輸出接口電路和系統總線等構成。CPU如同微型計算機的心臟，它的性能決定了整個微型機的各項關鍵指標。存儲器包括隨機存取存儲器和只讀存儲器。輸入/輸出接口電路是用來使外部設備和微型機相連的?？偩€為CPU和其他部件之間提供數據、地址和控制信息的傳輸通道。

　　以微型機為主題，配上系統軟件和外設之后，就成了微型計算機系統。系統軟件包括操作系統和一系列實用程序。有了系統軟件。才能發揮微型機系統中的硬件功能，并為用戶使用計算機提供了方便手段。

　　本節內容：

　　1.計算機的硬件組成

　　2.計算機的軟件系統

　　§1.3.1 計算機的硬件組成

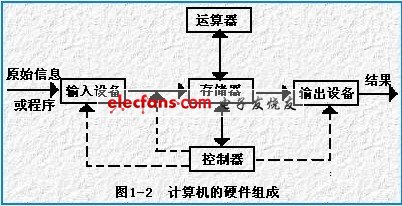

　　五大部分：運算器、控制器、存儲器、輸入設備、輸出設備。如圖1-2

　　實線：數據信息。

　　虛線：控制信息。

　　1、 運算器

　　對各種信息進行算術運算(加、減、乘、除)和邏輯運算(與、或、非、異或)。主要由加法器、移位器、寄存器等構成。

　　2、 存儲器

　　存儲器是整個計算機的記憶裝置。程序、數據、符號等信息必須放在內存中。程序必須防在存儲器總才能運行。數據必須放在內存中才能被處理。存儲器由許許多多的存儲單元組成(存儲單元的總數稱為存儲容量)，每個存儲單元有一個編號稱為存儲單元地址，運算器所加工的一切信息均來自存儲器，所以存儲器容量是計算機性能的重要指標之一。一般把當前不需要的程序和數據放在磁盤等外存中，在需要時把它們從磁盤調入內存。這里只討論內存。

　　內存有許多存儲單元組成，存儲單元的總數稱為存儲容量。每個存儲單元都有一個編號，稱為存儲單元地址。

　　幾個術語：

　　(1) 位(Bit)：二進制位，信息的最小單位。

　　(2) 字節(Byte)：存儲器容量的計算單位，1Byte=8Bits，可以存放在一個存儲單元中。

　　(3) 字(Word)：1Word = 2 Bytes。

　　注意："字長"用于描述計算機中運算器的位數，它表示運算器能直接處理的二進制位數。如，八位機的字長為8位，表示其運算器能直接處理8位二進制數，十六位機的字長為16位，三十二位機的字長為32位。

　　(4) 存儲容量及地址范圍

　　存儲單元的總數稱為存儲容量，以KB、MB或GB計算。

　　1KB = 1024 Bytes

　　1MB = 1024 KB

　　1GB = 1024 MB

　　存儲容量為64K, 指有65536個存儲單元，這些存儲單元的地址范圍是0000~FFFFH，編號的地址線需要16根。

　　存儲容量為1M, 指有1048576個存儲單元，這些存儲單元的地址范圍是00000~FFFFFH，編號的地址線需要20根。

　　對存儲器的操作有"讀(取)"和"寫(存)"兩種。其操作過程是：由控制器送來存儲器地址，經譯碼電路找到該地址所對應的單元， 再由控制器發出"讀"或"寫"信號，該單元的內容就被讀出至數據線上，或把數據從數據線寫入該單元。如圖1-3。

　　3、 控制器

　　控制器是計算機的指揮中心，它通過向機器的各部分發出控制信號來指揮整機自動、協調地工作。

　　4、 輸入設備和輸出設備

　　輸入設備：鍵盤、鼠標、話筒、掃描儀、A/D轉換器等。

　　輸出設備：顯示器、打印機、繪圖儀、音箱、D/A轉換器等。

　　整機工作流程：

　　運算器、存儲器、控制器、輸入設備、輸出設備五大部分組成了計算機的硬件系統(簡稱硬件)，是計算機工作的基礎。計算機工作 時，先將原始數據和處理該數據的程序(指令序列)，通過輸入設備載入存儲器中，控制器從存儲器中取出一條指令(簡稱"取指")，在控制器的指揮下完成該指令所規定的操作(簡稱"執行")，然后再取出第二條指令執行。如此進行下去，直到全部程序執行完。("取指"和"執行"可以串行完成，也可重疊完成)。

　　微型計算機的結構特點：

　　微型計算機的工作原理與一般計算機相同，但有其結構特點：

　　(1) 運算器和控制器集成在一塊大規模集成電路中，稱為CPU，或稱微處理器MPU。

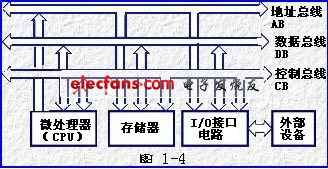

　　(2) 采用總線結構。CPU和存儲器接至總線上，外部設備(輸入輸出設備)通過"I/O接口"電路連接至總線上。如圖1-4。

　　地址總線AB(Address Bus)：CPU發出的地址信號經地址總線傳送到其他設備，用來指定CPU需要讀/寫的存儲單元地址或I/O接口的 端口地址。

　　數據總線DB(Data Bus)：用于在CPU、存儲器、I/O接口之間傳送數據信息(數據、指令等)。

　　控制總線CB(Control Bus)：它是一組控制線，用來傳送各種控制信號。

　　由于三組總線(AB、DB、CB)與多個部件相連，而同一時刻只允許一對部件進行信息傳送，例如，CPU與存儲器在數據總線上進行數 據傳送時，就不允許I/O接口的數據介入數據總線。因此，各部件的輸入/輸出線都必須通過三態門電路，才能與總線相連?？刂破骺?制各三態門電路的接通和斷開。例如，I/O接口電路經過三態門電路與總線相連，當三態門電路斷開時，I/O接口電路未接入總線，總 線上的信號不影響I/O接口電路，I/O接口電路的工作也不影響總線。(圖中未畫出三態門電路)。

　　§1.3.2 計算機的軟件系統

　　軟件系統，是指微機系統所使用的各種程序的集合。軟件系統是人與計算機進行信息交換、通信對話、對計算機進行控制與管理的工具，他包含系統中配置的各種系統軟件和為滿足用戶需要而編制的各種應用軟件。系統包括操作系統、各種高級語言的編譯程序、診斷程序、監視程序、程序庫和數據庫等。

　　軟件系統的作用就是減輕人工編制程序所花的勞力，方便人們使用計算機，提高計算機的效率。它的著眼點就是利用計算機本身提供的邏輯功能，合理地組織計算機工作，簡化或代替人們使用計算機過程的各個環節，為用戶提供一個便于掌握，操作簡單的工作的工作環境，使用戶稍加學習便能掌握計算機，這對推廣和普及計算機是極為重要的。

　　通過上述硬件和軟件的簡述，我們可以看出：微型計算機的微處理器、存儲器、接口電路、各種輸入輸出設備，都是看得見、摸得著的東西，稱之為硬件，也稱為硬設備。為微機提高效率和方便使用而配備的各種程序，都是存放在磁盤上或固定在存儲器中，一旦需要就取出執行，這些程序是使用微機不可缺少的部分，它是看不見、摸不著的東西，因此稱為軟件。如果拿微機和人相比，那么可以這樣比喻：硬件是軀體，軟件是靈魂。由此可見，從事軟件工作的人員，可以稱得上計算機靈魂的工程師了。沒有硬件邊履行不了基本功能，那么軟件也就失去上效用。但光有硬件，沒有軟件，微機也不能發揮他的潛在能力。如果某人擁有一架鋼琴(硬件)，但他不會樂譜(軟件)，因而就不能彈奏出美妙動聽的樂曲，那么這架鋼琴對他有什么作用呢?充其量只是一個擺設!微機所以能得到廣泛的應用，主要是由于軟件的作用。

　　計算機對信息的處理是通過硬件和軟件聯合工作實現的。不同種類的信息需要不同的軟件來控制硬件完成處理，例如，對數進

　　行運算 ，需要計算軟件;辦公室文字處理需要WPS、WORD等軟件;播放VCD需要Xing Player、解霸、媒體播放器(mplayer)等 軟件;計算機輔助設計需要AutoCAD等軟件;工廠設備/生產線控制需要相應的控制軟件。這類軟件直接完成用戶的工作，稱為"用戶 應用程序"。一些大型應用程序需要許多其它軟件才能運行，這些軟件稱為"應用軟件包"，如Windows系統中的一些DLL和LIB文件。

　　計算機運行的程序都是二進制數據格式的，如何編寫這些程序?編程人員通過"類自然語言"編寫程序，這些程序稱為高級語言程序， 然后用稱為"編譯程序"的程序把高級語言源程序翻譯為計算機能夠執行的程序。

　　在計算機軟件中，最基礎的軟件是"操作系統"，如DOS操作系統、Windows操作系統、Windows 95操作系統，操作系統是一組程序( 如MSDOS包括IO.SYS、MSDOS.SYS、COMMAND.COM)，它完成以下功能：

　　(1) 提供人操作計算機的接口，如DOS提示符、Windows圖形操作界面。

　　(2) 提供統一的軟件接口。

　　(3) 管理、分配計算機硬件、軟件。

　　(4) 管理計算機的軟件、硬件異常。

　　"應用程序"、" 應用軟件包"、"編譯程序"、"操作系統"的關系如圖1-5：

　　§1.4 微型機的應用

　　1、 科學計算，如天氣預報、地震預報等。

　　2、 信息處理和事務管理，如銀行系統信息管理、交通系統信息管理、通訊系統信息管理、圖書館系統信息管理等。

　　3、 生產控制和過程控制，如機床數控系統、機器人、柔性制造。

　　4、 計算機輔助設計(CAD)與系統仿真，如仿真核爆炸、仿真化學生產過程、仿真汽車駕駛等。

　　5、 儀器、儀表控制，如構成智能式數字儀表。

　　6、 家用電器和民用產品控制，如洗衣機、冰箱等。

　　7、 計算機網絡應用，Internet信息交流。

　　8、 多媒體應用，如多媒體信息檢索、點播電視等。

　　9、 決策支持，如政府決策支持系統等。

　　10、教學(CAI)。

　　§1.5 微機產品

　　第三節從技術的角度介紹了微機的結構(CPU、存儲器、I/O接口、輸入輸出設備、總線)。本節從產品的角度介紹微機。

　　從外觀上看，微機有"主機"、"顯示器"、"鍵盤"、"鼠標"、"音箱"、"打印機"、"調制解調器"等。

　　"主機"由"機箱"、"主板"、"CPU"、"存儲器"、"硬盤"、"軟驅"、"光驅"、"顯示卡"、"聲卡"構成。

　　本節內容：1.機箱

　　2.CPU

　　3.存儲器

　　4.主板

　　5.軟盤、硬盤

　　6.光驅、光盤刻錄機

　　7.聲卡

　　8.顯示器和顯示卡

　　9.調制解調器

　　10.打印機
