8086是Intel系列的16位微處理器，它是采用HMOS工藝技術制造的，內部包含約29000個晶體管。

　　8086有16根數據線和20根地址線，因為可用20位地址，所以可尋址的空間達220即1M字節。

　　8086工作時，只要一個5V電源和一相時鐘，時鐘頻率為5MHz。后來，Intel公司推出的8086-1型微處理器時鐘頻率高達10MHz，8086-2型微處理器時鐘頻率達8MHz。

　　幾乎在推出8086微處理器的同時，Intel公司還推出了一種準16位微處理器8088。推出8088的主要目的的是為了與當時已有的一套Intel外圍設備接口芯片直接兼容。8088的內部寄存器、內部運算部件以及內部操作都是按16位設計的，但對外的數據總線只有8條。

　　



　　掌握8086微處理器的內部結構，CPU的引腳功能、總線結構和時序。

　　



　　§1 概述

　　§2 8086的內部結構

　　§3 8086寄存器組結果

　　§4 8086存儲器組織

　　§5 8086的引線

　　§6 8086的時序

　　§7 8086的總線請求和保持

　　§8 8088與8086的比較

　　§練習題

　　§自測題

　　



　　2.1 總線接口部件BIU

　　2.2 執行部件

　　2.3 BIU和EU的動作管理

　　2.4 8086的寄存器結構

　　2.5 8086的存儲器接口

　　2.6 8086的最小組態和最大組態

　　2.7 8086地址/數據線的分時復用特性

　　



　　1、重點在8086的時序，要好好地理解和掌握;

　　2、讀懂和理解8086的工作時序;

　　3、逐步理解各知識點。

　　



　　寄存器　　存儲器　　模式　　時序

　　



　　1、《微型計算機技術及應用》，戴梅萼等編著，第二版，清華大學出版社

　　2、《微型計算機原理》，季維法等編著，第一版，電子科技大學出版社

　　3、《微型計算機原理—常見題型解析及模擬題》，武自芳主編，西北工業大學出版社

　　4、《80X86/80X87匯編語言程序設計》，洪志全等編著，電子科技大學出版社

　　§2.1 概述

　　8086CPU是Intel公司1978年生產的，工作頻率5 ，是一種16位CPU，其內部結構為16位，數據總線也是16位。它可以處理BCD碼、ASCII碼、字節、字以及字節串。與8086CPU配合工作的協處理器可以有8087(專門為實數運算而設計的數學協處理器，簡稱NPX)、8089(提高輸入、輸出性能而設計的I/O協處理器)。

　　8086的地址信號線為20根，可以輸出的存儲器地址為:0000,0000,0000,000,0000 ~ 1111,1111,1111,1111,1111 或00000H~FFFFFH，每個地址信號指出一個存儲器單元地址，因此，8086可以尋址1MB存儲器。8086尋址存儲器 時可以使用直接尋址、間接尋址、基址尋址、變址尋址等尋址方式。

　　80286CPU也是16位CPU(內部結構為16位)，其地址信號線為24根，可以尋址16MB存儲器。與80286配合工作的 數學協處理器是80287或8087。

　　80386CPU是32位CPU(內部結構為32位)，其地址信號線為32根，可以尋址4GB存儲器。與80386配合工作的數學協處理器是80387或80287。80386及其以后的CPU均支持多用戶、多任務操作系統。

　　80486、Pentium、Pentium w/MMX、Pentium Pro、Pentium Ⅱ(包含Celeron和Xeon)均為32位CPU，且內部已 包含數學協處理器(數學協處理器是CPU整體結構的一個單元，稱為浮點處理單元，簡稱FPU)。但CPU每升級一 次，其內部均加入了其他一些高級功能，工作頻率也不斷提高，使其運算速度大為提高。

　　高檔CPU的高級功能一般包括：更大的內部緩存(Cache)、超標量流水線、MMX、動態執行微結構等。除了 MMX外，這些功能對于軟件來說均是透明的。因此，從軟件來說，8086與Pentium Ⅱ差異不大。(主要差異：80386開始引入的32位保護模式、Pentium w/MMX開始開始引入的MMX指令)。

　　§2.2 8086的內部結構(編程結構)

　　本節概述

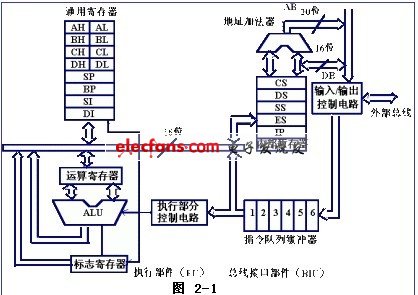

　　從編程的角度看，8086的內部結構分成兩大部分：總線接口單元BIU和執行單元EU。這兩部分是相互直接作用的，但它們也可以各自執行獨立的功能而彼此無關，從而可以重疊工作。

　　



　　本節內容

　　1.執行單元EU

　　2.總線接口單元BIU

　　3.總線接口單元和執行單元的動作管理

　　4.8086總線周期的概念

　　§2.2.1 執行單元EU(Excution Unit)

　　這部分負責指令的執行。它包含有四個16位的數據寄存器(AX、BX、CX、DX，每個16位寄存器，均可作為兩個8位寄存器使用)和四個16位的指示器(SP、BP)、變址寄存器(SI、DI)，以及執行算術運算和邏輯運算的算術邏輯單元ALU，狀態標志寄存器等。

　　執行單元沒有連接到系統總線上，對于系統總線來說，它是外界的。執行單元EU從總線接口單元BIU的"指令隊列緩沖器"獲得指令，同樣，當指令要求訪問存儲器或I/O接口電路時，EU向BIU發出請求，由BIU通過總線獲得存儲數據。

　　§2.2.2 總線接口單元BIU(Bus Interface Unit)

　　BIU負責與存儲器和I/O接口，即8086CPU與存儲器或I/O接口電路信息傳送都是通過BIU進行的。例如，當BIU從內存的指令部分取出指令，送至指令流隊列中排隊，在執行指令時所需的操作數，也由BIU從內部的指定區域取出，傳送給EU部分去執行。

　　按照EU的性能，在CPU和存儲器或I/O接口之間傳數時，EU提供的訪問存儲器的地址是16位的，而8086訪問1MB存儲器空間卻需要20位地址，為了形成20位地址，就必須借助與在BIU中的四個16位的段寄存器(CS，DS，SS，ES)。而偏移量則由指令指示器IP(16位的指針寄存器)提供。

　　8086總線接口部件由下列各部分組成：

　　4個段地址寄存器，即：

　　CS-16位的代碼段寄存器，

　　DS-16位的數據段寄存器，

　　ES—16位的擴展段寄存器，

　　SS—16位的堆棧段寄存器;

　　16位的指令指針寄存器IP;

　　20位的地址加法器;

　　6字節的指令隊列。

　　使8086CPU的處理速度得到提高的重要原因是取指令和執行指令部分是分開的(即兩者在執行時間上可以重跌，如圖2-2所示)

　　于是在一條指令的執行過程中，就可取出下一條(或多條)指令，送到指令流隊列中排隊。BIU具有這種預取指令的功能，就減少了CPU為取指令所需要的等待時間，提高了CPU的利用率，提高了整個運算速度。



　　在多數情況下，指令對列機構中至少保持一個字節指令流，EU才不需要等待指令。指令隊列中的指令，就是存放在同現行執行指令相連接，而地址又比它高的那些存儲單元的指令。就是說，只要按順序執行，在指令隊列中的指令就是緊跟其后的指令。若EU執行轉移指令時，則BIU清除指令隊列機構，從新地址取指令，并立即送給EU，然后再從新單元開始，重新填滿隊列機構。此外，當EU請求存儲器或I/O接口讀或?qū)憯?shù)據的時候，BIU就不取指令。

　　8086CPU采用取指令和執行指令這種重迭操作技術稱為指令的流水線結構，它不但提高CPU利用率和整機運行速度，而且降低了對與它相配的存儲器的存取速度的要求。

　　對總線接口部件，作下面兩點說明：

　?、?086的指令隊列為6個字節，8088的指令隊列為4個字節。不管是8086還是8088都會在執行指令的同時，從內存中取下面1條指令，取來的指令就放在指令隊列中。這樣，一般情況下，8086/8088執行完一條指令就可以立即執行下一條指令，而不象以往的計算機那樣，輪番那地進行取指令和執行指令的操作，從而提高了CPU的效率。

　　②地址加法器用來產生20位地址。上面已經提到，8086可用20位地址尋址1M字節的內存空間，但8086內部所有的寄存器都是16位的，所以需要由一個附加的機構來根據16位寄存器提供的信息計算出20位的物理地址，這個機構就是20位的地址加法器。

　　比如，一條指令的物理地址就是根據代碼段寄存器IP的內容得到的。具體計算時，要將段寄存器的內容左移四位，然后再與IP的內容相加。假設CS=FE00H,IP=0200H,此時指令的物理地址為FE200H.

　　§2.2.3 總線接口單元和執行單元的動作管理

　　總線接口單元和執行單元并不是同步工作，但是，兩者的動作管理仍然是有原則的，體現在下面幾個方面：

　?、倜慨?086的指令隊列中有2個空字節，或者8088的指令隊列中有一個空字節時，總線接口部件就會自動把指令取到指令隊列中。

　　②每當執行部件準備執行一條指令時，它會從總線揭開部件的指令隊列前部取出指令的代碼，然后用幾個時鐘周期去執行指令。在執行指令的過程中，如果必須訪問存儲器或者輸入/輸出設備，那么，執行部件就會請求總線接口部件進入總線周期去訪問內存或者輸入/輸出端口的操作;如果此時總線接口部件正好處于空閑狀態，那么，會立即響應執行部件的總線請求。但有時會遇到這樣的情況，執行部件請求總線部件訪問總線時，總線接口部件正在將某個指令字節取到指令隊列中，此時，總線接口部件將首先完成這個指令的總線周期，然后再去響應執行部件發出的訪問總線的請求。

　　③當指令隊列已滿，而且執行部件對總線接口部件又沒有總線訪問請求時，總線接口部件便進入空閑狀態。

　?、茉趫?zhí)行轉移指令、調用指令和返回指令時，下面要執行的指令就不是在程序中緊接著排列的那條指令了，而總線接口部件往指令隊列裝入指令時，總是按順序進行的，這樣，指令隊列中已經裝入了的字節就沒有用了。遇到這種情況，指令隊列中的原有內容被自動清除，總線接口部件會接著往指令隊列中裝入另一個程序段中的指令。

　　為了更深入了解8086和8088的工作特點，我們來比較一下8086/8088系統與傳統的計算機在工作方式上有什么不同。

　　傳統的計算機都是按照下面這樣的步驟來工作的：

　?、購闹噶钪羔標傅膬?nèi)存單元中取一條指令送到指令寄存器。

　?、趯χ噶钸M行譯碼，而指令指針進行增值，以指向下一條指令。

　?、蹐?zhí)行指令。如果所執行的是轉移指令、調用指令或者返回指令，則重新設置指令指針的值，以指向下一條要執行的指令。

　　可見，傳統的計算機在執行指令時，總是相繼地進行提取指令和執行指令的動作，也就是說，指令的提取和執行是串行進行的。

　　相比之下，在8086/8088中，指令的提取和執行是分別由總線接口部件和執行部件完成的，總線控制邏輯和指令執行邏輯之間既相互獨立又相互配合。正是這種互相配合但又非同步的工作方式，使得8086/8088可以在執行指令的同時進行提取指令操作。在8086或8088 CPU中，執行部件可以不停地執行實現已經進入指令隊列中的指令。只有當遇到轉移指令、調用指令或返回指令時，或者當某一條執行過程中，需要訪問內存的次數過于頻繁，以至于總線接口部件沒有空閑從內存將指令提取到指令隊列中時，才需要執行部件等待總線接口部件提取指令。而這種情況相對來說是較少發生的。

　　8086/8088 CPU中，總線接口部件和執行部件的這種工作方式，有力地提高了工作效率，這也正是8086/8088成功的原因之一，并被用在更高檔CPU的設計中。

　　§2.2.4 8086的總線周期的概念

　　為了取得指令或傳送數據，就需要CPU的總線接口部件執行一個總線周期。為了便于敘述后面的內容，在此，先對總線周期的概念作一個介紹，在講完8086的基本配置一后，再詳細地講解總線操作。

　　在8086/8088中，一個最基本的總線周期由4個時鐘周期組成，時鐘周期是CPU的基本時間計量單位，它由計算機主頻決定。比如，8086的主頻為50MHz，1個時鐘周期就是200ns;8086-1的主頻為10MHz，一個時鐘周期為100ns。在1個最基本的總線周期中，習慣上將4個時鐘周期分別稱為4個狀態，即T1狀態、T2狀態、T3狀態、T4狀態。

　?、僭赥1狀態，CPU往多路復用總線上發出地址信息，以指出要尋址的存儲單元或外設端口的地址。

　?、谠赥2狀態，CPU從總線上撤消地址，而使總線的低16位浮置成高阻狀態，為傳輸數據作準備?？偩€的最高4位(A19~A16)用來輸出本周期狀態信息。這些狀態信息用來表示中斷允許狀態、當前正在使用的短寄存器名等。

　?、墼赥3狀態，多路總線的高4位繼續提供狀態信息，而多路總線的低16位(8088則為低8位)上出現由CPU寫出的數據或者CPU從存儲器或端口讀入的數據。

　?、茉谟行┣闆r下。外設或存儲器速度較慢，不能及時地配合CPU傳送數據。這時，外設或者存儲器會通過“READY”信號線在T3狀態啟動之前向CPU發一個“數據未準備好”信號，于是CPU會在T3之后插入1個或多個附加的時鐘周期TW。TW也叫等待狀態，在TW狀態，總線上的信號情況和T3狀態的信息情況一樣。當指定的存儲器或外設完成數據傳送時，便在“READY”線上發出“準備好”信號，CPU接收到這一信號，會自動脫離TW狀態而進入T4狀態。

　?、?在T4狀態，總線周期結束。

　　需要指出，只有在CPU和內存或I/O接口之間傳輸數據，以及填充指令隊列，CPU才執行總線周期。可見，如果在1個總線周期之后，不立即執行下一個總線周期，那么，系統總線就處在空閑狀態，此時，執行空閑周期。

　　在空閑周期中，可以包含1個時鐘周期或多個時鐘周期。這期間，在高4位上，CPU仍然驅動前一個總線周期的狀態信息，而且，如果前一個總線周期為寫周期，那么，CPU會在總線低16位上繼續驅動數據信息;如果前一個總線周期為讀周期沒，則在空閑周期中，總線低16位處于高阻狀態。

　　圖表示了一個典型的總線周期序列。
