&2.3 8086的寄存器結構
本節概述：
8086微處理器共有14個16位寄存器，為了便于描述，現把這些寄存器分成四類：4個數據寄存器、4個指針與變址寄存器，4個段寄存器，以及一個指令指針寄存器和一個標志寄存器，如圖2-3所示。
教學目標：
掌握各類寄存器的用法，掌握它們的指令隱含用法的操作。
學習內容：
數據寄存器
指針與變址寄存器
段寄存器
指令指針與標志寄存器
§2.3.1 數據寄存器(AX、BX、CX、DX)
這4個16位的通用寄存器通常是指令系統用來執行算術和邏輯運算操作的。這些寄存器還可以當作8個8位寄存器，供指令系統在字節操作時使用。處理器執行操作時，經常要用數據寄存器暫存操作數或中間結果，訪問它要比訪問存儲器快，有了這樣一個快速存取數的地方，就可縮短處理器執行的時間。
當作為16位數據寄存器使用時，4個數據寄存器命名分別為AX、BX、CX、DX。而作為8位寄存器使用時，分別命名為AH、AL，BH、BL，CH、CL，DH、DL。在8086CPU中，只有這4個數據寄存器中的每一個可以當作兩個8位寄存器使用，其他寄存器只能作為一個完整的16位寄存器使用。
§2.3.2 指針(SP、BP)與變址寄存器(SI、DI)
表2-1
程序執行過程中，要經常訪問存在存儲器中的操作數，所以指令要指出存儲單元地址，為了縮短指令代碼長度，一般不采用指令中直接給出地址方法，而將地址放在專用寄存器中(寄存器給出編碼)，修改寄存器內容來達到修改地址目的。這種能存放指令操作數地址的寄存器稱為指針與變址寄存器。
這4個16位的寄存器主要用來產生有效的存儲器地址，或?qū)嶋H地址的偏移量。這些寄存器只能當作16位的寄存器來尋址。除產生有效的存儲器地址外，這些寄存器還可供指令系統執行算術和邏輯操作。

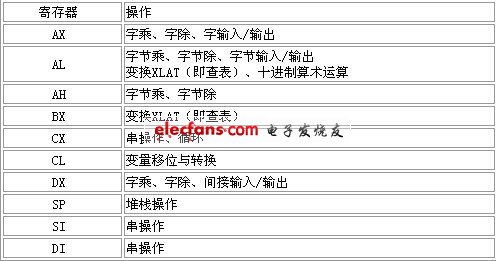

在8086的指令系統中，不是所有寄存器都能被每條指令指定的。在許多情況下，指令只能使用一個特定的寄存器或寄存器組去執行它的功能。對于執行特定操作的8086指令，寄存器有一個隱含的用法，如下表2-1所示。該表列舉了寄存器隱含特定用法的指令操作。
§2.3.3 段寄存器(CS、DS、ES、SS)
在8086CPU中，有地址線20根，它可尋址存儲空間1MB。而8086指令給出的地址編碼只有16位，指令指針(IP)和變址寄存器(SI、DI)也是16位的。16位地址的尋址空間為64K。為次，要將1MB空間分為如干個段，每段64KB，指令可對特定段進行訪問。所以在8086中有4個16位的段寄存器，它們用來識別當前可尋址的4個段：CS識別當前的代碼段，DS識別當前的數據段，SS識別當前的堆棧段，而ES則識別當前的附加段。
一條指令指定了一個段內偏移量，并且段寄存器指定了可供使用的4個段，而選擇哪一段則依賴于這些便移量是如何被使用的。一個便移量可能指定下一條執行的指令是一個操作數。所有指令都是從前的代碼段中取出的，因此就需要一個含有下一條執行的指令在當前代碼段中的偏移量的寄存器，這個寄存器就是IP。取操作數段，一般可以用在指令前放一字節前綴的方法來指定，這個前綴指定從4個段中的哪一個段中取操作數，如果沒有這樣一個前綴(一般情況)，操作數取自當前的數據段，除非偏移地址是從一個指針指示器的內容中計算得到的，在這種情況下，使用當前的堆棧段。若操作數是一條串指令的目的操作數，則使用當前的附加段。
§2.3.4 指令指針寄存器(IP)和標志寄存器
IP中的值等于下一條指令相對于當前代碼段基地址的偏移量，它與CS一起構成下一條指令的實際地址。IP的值由總線接口單元BIU自動修改，程序不能直接訪問它。
標志寄存器是一個16位的寄存器，只使用其中9位，其中6位作為狀態位，反映了指令的操作結果。其他3位作為控制位，用于制CPU的行為。
§2.4 8086的存儲器組織
本節概述
本節介紹8086的存儲器組織，包括存儲器的段結構，物理地址的形成方式，以及8086CPU的存儲器結構。通過本節的學習，你能掌握有關8086存儲器的構成，應用等知識。對8086CPU的組成有更深的理解。
本節內容
1.存儲器的段結構
2.物理地址的產生
3.8086CPU的存儲器接口
§2.4.1 存儲器的段結構
8086CPU有20條地址總線，能直接訪問1MB(220=1MB)的存儲空間，其物理地址的范圍是00000~FFFFFH。

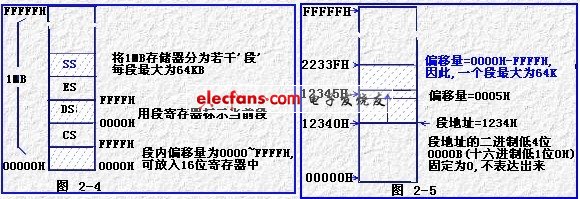

8086CPU內部的寄存器都是16位的，如IP、SP、BP、DI、SI等。這些寄存器對地址的運算當然就是16位的，而16位地址值的尋址范圍是64KB(216=64KB)，因此，把1MB存儲器空間分為16個64KB的段，用段寄存器(CS、DS、ES、SS)標識當前使用的段，用16位寄存器(如IP、SP、BP、DI、SI等)的值標識相對于當前段基地址的偏移量，如圖2-4所示。
如何用段寄存器標識當前使用的段?
用段寄存器的值(16位)表示一個段的基地址高16位，而段的基地址低4位固定為0000B，從而可以標識當前使用的段。
"段地址：偏移量"這種表示方法稱為"邏輯地址"，其對應的具體存儲器單元的地址稱為"物理地址",如圖2-5所示。
程序的段結構：

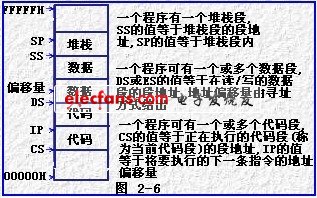

程序由指令(又稱代碼)、數據、堆棧構成，它們有不同的性質和作用。指令控制CPU完成需要的操作，如加、減、乘、除等運算，數據是被操作的對象或操作的結果，堆棧用于臨時保存一些數據、地址或CPU狀態。一般說來，指令、數據、堆棧分別放在存儲器的不同段中,如圖2-6所示。
§2.4.2 物理地址的產生
在程序設計中，為了方便，一般采用邏輯地址(16位段值：16位偏移量)。CPU根據邏輯地址找出存儲器的物理地址(20位)。CPU計算物理地址的方法是：把段寄存器中的16位段值左移4位，加上偏移量，構成20位物理地址，如圖2-7所示。
物理地址的計算是由CPU的總線接口單元BIU自動完成的，BIU自動選擇某個段寄存器進行計算。
取指令時，BIU選擇CS，把CS的值左移4位，加上IP提供的16位偏移量，構成指令的20位物理地址。
讀寫數據時，BIU選擇DS或ES，把DS/ES的值左移4位，加上尋址方式提供的16位偏移量，構成數據的20位物理地址。
堆棧操作時，BIU選擇SS，把SS的值左移4位，加上SP提供的16位偏移量，構成堆棧的20位物理地址。
§2.4.3 8086CPU的存儲器接口
在物理連接上，8086CPU把1MB存儲空間分為兩個512KB的存儲體(Bank)：偶數地址存儲體和奇數地址存儲體。偶數地址存儲體的數據線與CPU數據總線低8位(D7~D0)相連，奇數地址存儲體的數據線與CPU數據總線高8位(D15~D8)相連。用地址A0和信號BHE區分兩個存儲體。

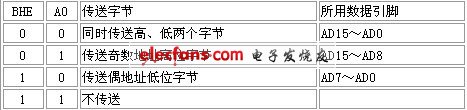

表2-2 存儲體的選擇
地址線A19~A1同時連到兩個存儲體上，A0=0時選中偶數地址存儲體，BHE=0時選中奇數地址存儲體，如圖2-8所示。
由于8086CPU有16位數據總線，它與存儲器之間，一次傳送既可以同時傳送兩個字節數據，也可以單獨傳送一個字節數據，傳送情況見表2-2所示。
對于8088CPU，只有8位數據總線，它與存儲器之間，一次傳送只能傳送一個字節數據。
