§2.5.3 最大組態

　　當引腳MN/MX接地時，系統處于最大組態。

　　1、QS1、QS0(Queue Status，輸出，引腳24、25)

　　隊列狀態信號，反映CPU內部的指令隊列情況。設置這兩個引腳的目的在于讓數學協處理器8087追蹤8086的指令隊列，以便使8087進行指令的擴展處理。每種狀態和指令的關系如表2-4所示。

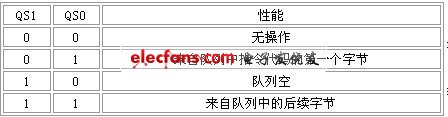

　　表2-4指令隊列狀態

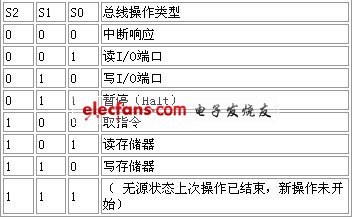

　　表2-5　總線周期狀態信號

　　2、S2、S1、S0(Bus Cycle Status，輸出，三態，引腳28、27、26)

　　總線周期狀態信號。表示總線周期的類型，總向控制器8288根據這些信號產生總線控制信號，如表2-5所示。

　　3、RQ/GT1、RQ/GT0(Request/Grant，雙向，引腳30，31)

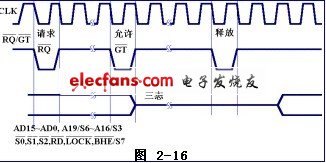

　　最大組態時使用的總線請求/允許信號。請求和允許均在同一根信號線上傳送，兩根信號線可以連接兩組總線主設備，其中RQ/GT0比RQ/GT1的優先權較高,如圖2-16所示。

　　請求和允許的順序如下：

　　(1) 請求：外部的總線主設備發出一個寬度為一個時鐘周期的脈沖給CPU，表示總線請求。(相當于最小組態時的HOLD信號)。

　　(2) 允許：CPU在下一個 或 期間，在同一根信號線上發出一個寬度為一個時鐘周期的脈沖給請求總線的主設備，表示允許使用總線，同時，CPU釋放總線(其信號浮空)。(相當于最小組態時的HLDA信號)。

　　(3) 釋放：總線主設備使用完總線后，在同一根信號線上發出一個寬度為一個時鐘周期的脈沖給CPU，表示釋放總線。CPU檢測到該信號后，又獲得總線控制權。

　　4、LOCK(Bus Lock，輸出，三態，引腳29)

　　總線鎖定信號(或稱總線封鎖信號)，低電平有效。某指令被執行時，如果不希望其他總線主設備占用總線而使該指令被暫停，則在該指令前加"前綴指令"LOCK，例如： LOCK XCHG AL，Varible 。CPU在執行上面的指令時，輸出總線鎖定信號LOCK，此時，即使有總線主設備請求總線，CPU要等到該指令執行完后，才允許總線主設備使用總線。在DMA期間，LOCK端被浮空而處于高阻狀態。

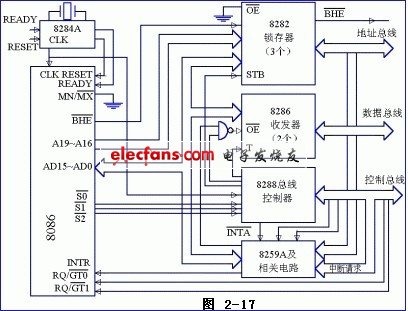

　　圖2-17是8086在最大模式下的典型配置。

　　§2.5.4其他信號

　　1、AD15~AD0(Address /Data ，雙向，三態)

　　分時復用總線，在AD15~AD0引腳上，在T1時刻出現地址信號AD15~AD0，地址鎖存器8282把這些地址信號鎖存起來，用以指出CPU訪問存儲器或I/O的地址。在T2、T3、TW、和T4時刻，這些引腳作為數據的輸入/輸出引腳。

　　2、A19/S6~A16/S3(Address /Status，輸出，三態)

　　這些引腳也是分時復用的，在T1時刻出現地址信號的高4位A19/S6，地址鎖存器8282也把這4位地址信號鎖存起來。在T2、T3、TW和T4時刻，這些引腳的輸出S6~S3，表示8086CPU的狀態，S4、S3用以指示是哪一個段寄存器正在被使用，其編碼如表2-6所示。S5表示允許中斷標志位，它在每個時鐘周期的開始時修改;S6始終為低指示8086在使用總線;S7是輸出信號，低電平有效，在DMA方式時，此線懸空，S7、S6、S5如表2-7所示。

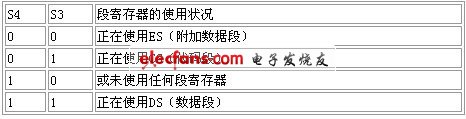

　　表2-6 段寄存器的使用狀況(S4、S3)

　　表2-7 S5、S6、S7

　　3、BHE/S7(Bus High Enable /Status，輸出，三態，第34腳)

　　該引腳也是分時復用的，在T1時刻出現BHE信號，地址鎖存器8282也把BHE信號鎖存起來。在T2、T3、TW和T4時刻，該引腳的輸出狀態信號S7如圖2-18所示。

　　8086CPU的數據總線為16根，分為高8位和低8位兩組。兩組數據總線可以同時使用或單獨使用，BHE信號表示高8位數據總線有效。一般用BHE信號和A0信號的組合，表示在數據總線上傳送的信息是字或字節，并指出在哪8位數據線上傳送,如表2-8所示。

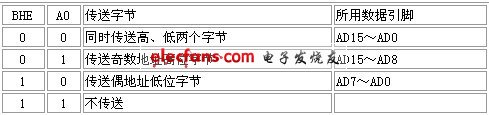

　　表2-8　存儲體的選擇

　　4、READY(輸入，第22腳)

　　準備就緒信號。當CPU讀寫存儲器或I/O設備時，如果存儲器或I/O設備"就緒"(CPU讀取時，存儲器或I/O設備已把數據送到總線上;CPU寫入時，存儲器或I/O設備已從總線上獲得數據)，則使READY信號為高電平，若未就緒，則使READY信號為低電平。

　　CPU在總線周期的T2結束、T3開始時，檢查READY信號線，若READY=1(高電平)，CPU進入T4狀態，完成本次操作。若READY=0(低電平)，CPU在TW狀態后插入一個或幾個T4狀態，直到存儲器或I/O設備使READY信號為高電平，CPU進入 狀態，完成本次操作。

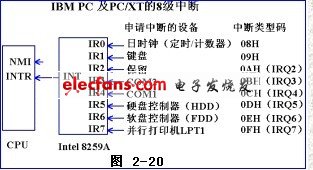

　　5、INTR(Interrupt Request，輸入，第18引腳)

　　可屏蔽中斷請求信號，高電平有效。CPU每執行完一條指令時，均檢查INTR信號線的狀態。若INTR為高電平，表示有某個外部設備在申請中斷，CPU是否響應該申請(是否轉入對應的中斷處理程序)，取決于CPU內部標志寄存器的中斷允許位IF(Interrupt Enable Flag)。若IF=1(允許)，則CPU進入中斷響應周期，然后執行對應的中斷處理程序;若IF=0(禁止)，則CPU不處理該請求。由此可見，INTR上的請求信號，可以用軟件設置IF標志來屏蔽，因此稱為可屏蔽中斷請求信號。

　　6、NMI(Non Maskable Interrupt，輸入，第17腳)

　　非屏蔽中斷請求信號，上升沿有效。在NMI引腳上出現上升沿信號時，不管IF標志為何，CPU均轉入對應的中斷處理程序。該引腳上的請求信號，不能用軟件設置IF標志來屏蔽，因此稱為非屏蔽中斷請求信號。

　　7、TEST(輸入，第23腳)

　　8086的執行部件EU不能直接進行實數運算，實數運算可以使用專門的數學協處理器8087來進行。在包含8087的計算機中，TEST信號用來協調8086CPU與數學協處理器8087。8087在被初始化后，使TEST信號為"1"。

　　CPU執行部件(EU)從指令隊列中取得指令的機器碼，如該指令為CPU指令，則執行之，如為數學協處理器指令，則交8087執行。在8087執行指令期間，使TEST信號為"1"。在8087執行指令期間，CPU可執行其他指令(8086與8087并行工作)。8087執行完其操作后，使TEST信號為"0"。

　　當8086需要使用8087的操作結果時，首先執行WAIT指令以檢查TEST信號是否為"0"，若TEST=1(8087未執行完)，8086進入空轉等待;若TEST=0(8087已執行完)，8086執行WAIT后面的指令(這些指令需要8087的操作結果)。

　　8、RESET(輸入，第21腳)

　　RESET信號使CPU立即結束現行操作，進入復位狀態。該信號必須大于4個時鐘周期(CLK)才有效。當RESET信號返回低電平時，CPU重新啟動。

　　9、CLK(Clock，輸入，第19腳)

　　時鐘輸入信號。它提供了CPU和總線控制的定時脈沖。該信號是非對稱的，具有33%的占空比，如圖2-21所示。

　　10、VCC(電源，+5V)、GND(地)

　　VCC(第40腳)，+5V電源引出腳。GND(第1、20腳)，接地引出腳。
