§第六節 8086的時序

　　計算機在軟件的控制下，可以完成計算、圖形/圖像、聲音、通訊、控制工廠生產設備、通訊等復雜工作，這些工作都是由CPU的幾種基本操作構成的。CPU的基本操作有：

　　存儲器讀、I/O接口讀、CPU內部運算、存儲器寫、I/O接口寫、中斷、空操作、復位。

　　本節只關心CPU從存儲器、I/O接口獲得運算數據，或把運算結果寫入存儲器、I/O端口的操作，以及中斷、空操作、復位操作，特別是進行這些操作時CPU各信號之間的協調關系，即"時序"。

　　計算機的基本操作均是以時鐘信號CLK為基準信號進行協調工作的。8086的時鐘頻率為5 ，故其時鐘周期(或稱一個T狀態)為200ns，時鐘信號輸入時序如圖2-22所示。

　　執行一條指令所需要的時間，稱為一個指令周期。一條指令一般包含幾個基本操作，存儲器讀、存儲器寫、I/O接口讀寫、中斷、復位等操作均與總線有關(各部件均連接至總線上)，稱為"總線操作"(或稱"總線通訊")。一次總線操作所需的時間稱為"總線周期"或"機器周期"。

　　8086的基本總線周期由4個T狀態組成T1、T2、 T3、T4如圖2-23所示。

　　T1：CPU發出地址信息，指出要訪問的存儲器/外設端口地址。

　　T2：CPU撤消地址信號，準備傳輸數據。

　　T3：CPU的總線借口部件(BIU)與存儲器/外設端口傳輸數據。

　　T4：傳輸數據并結束總線周期。

　　TW：等待狀態，在T3狀態時，若存儲器/外設端口未準備好(接收或輸出)數據，CPU在T3后插入TW。

　　Ti：空閑周期，只有在CPU與存儲器/外設端口傳送數據時，CPU的BIU才執行總線周期，否則，BIU執行空閑周期Ti.

　　§2.6.1存儲器讀周期

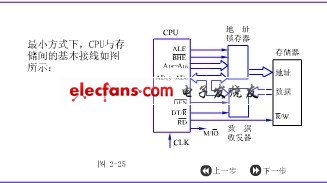

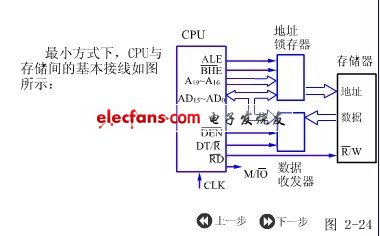

　　一個基本的存儲器讀周期由4個T狀態組成，如圖所示：

　　存儲器讀涉及的信號有：

　?、?用 M/IO信號確定CPU是與存儲器或外設通訊。M/IO=1，CPU與存儲器通訊。該信號在T1狀態開始有效。

　　② 指出存儲器單元的地址。CPU在T1狀態從分時復用信號線A19/S6~A16/S3、AD15~AD0上發出20位地址信號A19~A0.在T1狀態，PU還要發出地址鎖存信號ALE。在ALE下降沿，地址信號被鎖存在地址鎖存器8282中。這樣，在其它T狀態，分時復用信號線A19/S6~A16/S3、AD15~AD0就可以用來傳送狀態和數據信號了。

　?、?CPU在T2狀態發出讀命令RD(此時WR信號無效)。另外，從T2狀態開始，A19/S6~A16/S3信號線上發出狀態信號。在T2狀態，AD15~AD0上的地址已消失、數據還未到達，因此，處于懸空狀態。

　?、?存儲器收到地址信號、讀命令后，經過一定時間，在T3狀態，把指定存儲單元的數據送到數據總線上，CPU在T3的后下降沿從AD15~AD0上獲得該數據。

　?、?CPU獲得數據后，在T4狀態，CPU撤消本次操作的信號。本次操作完成。

　?、?CPU與數據總線一般通過數據收發器8286連接，因此，CPU還要發出控制8286的信號DT/R、DEN?？刂?286的數據傳送方向在存儲器讀周期中，DT/R=0，表示數據進入CPU(接收)。DT/R使8286允許傳送數據。DT/R從T1狀態開始在整個周期中一直有效。DT/R從T2狀態開始有效。

　　具有等待狀態的讀周期時序：

　　若所使用的存儲器或外設的工作速度較慢，CPU在T2結尾、T3開始處未檢測到READY信號，則在T3后插入一個或幾個TW狀態，并在每個插入的TW前沿，均檢測READY，當檢測到READY=1時，不再插入TW，并在最后一個TW 的后下降沿從總線上讀取 數據。然后，CPU進入TW狀態，T4結束本操作周期。

　　§2.6.2 存儲器寫周期

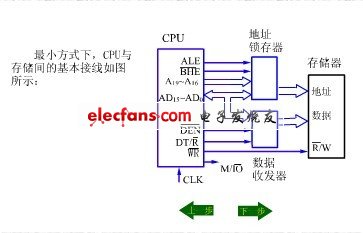

　　它也是由4個狀態組成，如圖所示。它與存儲器的讀周期類似，首先也要有M/IO信號來表示進行存儲器操作。若M/IO=1則與存儲器通信。其次也要有寫入單元的地址以及ALE信號，但寫入存儲器的數據不同。在T2狀態，即當16位地址線AD15~AD0已由ALE鎖存時后，CPU就把要寫入的16位數據放至AD15~AD0上了。要寫入，當然要又WR信號代替RD信號，它也在T2狀態有效。DT/R信號應為高電平。8086在T4狀態后就使控制信號變?yōu)樾?。實際上8086是認為在T4狀態，對存儲器的寫入過程已經完成。若有的存儲器和外設來不及在指定的時間內完成操作，可以利用READY信號，使CPU插入TW狀態，以保證時間配合，具有TW的寫入時序與讀時序類似。

　　CPU寫存儲器涉及的信號有：

　?、?用M/IO 信號確定CPU是與存儲器或外設通訊。在整個寫周期中，M/IO =1，表示CPU與存儲器通訊。

　?、?指出存儲器單元的地址。由于8086CPU的地址信號和數據信號復用一組引腳，CPU只能分時傳送地址信號和數據信號。CPU在T1 狀態從分時復用信號線AD19/S6~AD16/S3 、 AD15~AD0 上發出20位地址信號A19~A0 。

　　③ 為了保持住地址信號，需要使用地址鎖存器8282。在T1狀態，CPU還要發出地址鎖存信號ALE，在ALE下降沿，地址信號被鎖存在地址鎖存器8282中。這樣，在其它T狀態，分時復用信號線 AD19/S6 ~AD16/S3 、 AD15~AD0 就可以用來傳送狀態和數據信號了。

　?、?CPU在T2狀態發出寫命令WR(此時RD信號無效)。另外，從T2狀態開始，AD19/S6 ~AD16/S3 信號線上發出狀態信號。在T2狀態，AD15~AD0上的地址已消失，在數據還未到達前處于懸空狀態。

　?、?存儲器收到地址信號、寫命令后，經過一定時間，把指定存儲單元的數據送到數據總線上。如果存儲器的寫入速度較快，在T2狀態結束時(下降沿)，就可以寫入數據，使CPU在T3的后下降沿從AD15~AD0上獲得該數據。

　　⑥ CPU獲得數據后，在T4狀態，CPU撤消本次操作的信號。本次操作完成。

　?、?CPU與數據總線一般通過數據收發器8286連接，因此，CPU還要發出控制8286的信號DT/R、 DEN 。DT/R控制8286的數據傳送方向，在存儲器寫周期中，DT/R=1，表示數據離開CPU(寫入)。DEN使8286允許傳送數據。DT/R從T1狀態開始在整個周期中一直有效。DEN從T2狀態開始有效。

　　§2.6.3 輸入輸出周期時序

　　輸入周期，CPU從I/O接口電路讀取外設的數據和外設狀態;輸出周期，CPU把數據或命令送到外設的I/O接口電路中。它們的操作時序與存儲器操作時序幾乎相同，只是M/IO=0。

　　§2.6.4 空轉周期(Idle Cycle，空閑周期)

　　CPU總線接口部件BIU從存儲器取指令時，執行存儲器讀周期。CPU需要存儲器中的數據時，也執行存儲器讀周期。(取指令時S2S1S0=100，讀數據時S2S1S0=101)。CPU把數據寫入存儲器時執行存儲器寫周期。CPU與外設通訊時執行輸入或輸出周期。CPU響應外設的中斷請求時，執行中斷響應周期。

　　如果CPU不執行上述任何周期，則總線接口執行空轉周期?？辙D(zhuǎn)周期由一系列Ti狀態(Idle)構成。在Ti狀態，A19/S6~A16/S3線 上為上一個總線周期的狀態信息。若上一個總線周期是寫周期，在Ti狀態，AD15~AD0線上仍為原數據信號。若上一個機器周期是寫周期，則在空轉狀態，CPU在AD15~AD0上仍然輸出上一個機器周期要寫的數據，直至下一個機器周期的開始。

　　§2.6.5 中斷響應周期

　　"中斷(Interrupt)"是一種操作，它使CPU中止正在執行的程序，而轉入稱為"中斷處理程序(Interrupt Handler)"(或稱中斷服務程序Interrupt Service，或稱中斷例程Interrupt Routine)的程序。當中斷處理程序執行完后，CPU接著執行被中斷的程序(相對于中斷處理程序來說，被中斷的程序稱為主程序)如2-28所示。

　　多個外部設備一般通過"中斷控制器"8259向CPU提出中斷請求，8259也向CPU提供"中斷類型碼"，以標識是那一個外部設備在向CPU請求中斷。CPU用中斷響應信號 通知8259。在中斷響應信號INTA的第二個周期，8259向CPU提供中斷類型碼。

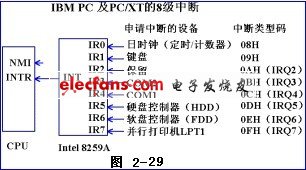

　　8086CPU有兩個引腳可以接收外部的中斷請求：INTR和NMI，如圖2-29所示。

　　當NMI(非屏蔽中斷請求)引腳上出現上升沿信號時，CPU立即無條件(不執行中斷響應周期，不受標志寄存器IF位的影響)地轉入"2號中斷處理程序"。

　　當INTR(可屏蔽中斷請求)引腳上出現高電平信號時，若IF=0，CPU不響應中斷請求。若IF=1，CPU響應中斷請求。CPU響應中斷時，首先執行"中斷響應周期"，以便從中斷控制器8259獲得中斷類型碼，然后根據中斷類型碼轉入相應的中斷處理程序，當中斷處理程序執行完后，CPU返回被中斷的程序。中斷類型碼指定了中斷處理程序的地址。

　　中斷響應周期由兩個總線周期構成，在每個中斷響應的總線周期， 均有效(為低電平)。在第二個總線周期，中斷控制器送出中類型碼，CPU讀的類型碼后，從"中斷矢量表"中查得中斷處理程序的地址，如圖2-30所示。

　　§2.6.6 系統復位(RESET)

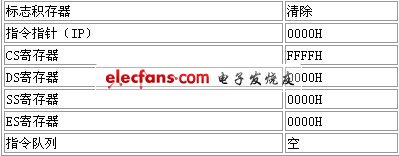

　　8086CPU的RESET引腳上出現高電平時，終止所有操作，直到RESET信號變?yōu)榈?。在這期間，CPU內各寄存器被初始化為復位狀態，見表2-9所示。

　　表2-9 8086復位期間的內部狀態

　　對于復位信號的要求是：它必須與系統時鐘CLK同步(由時鐘電路8284來實現)，至少維持4個時鐘周期。若是直接接通電源引起的復位，復位信號必須至少大于50微秒。

　　在復位期間，所有三態引腳，先被置為無效狀態(如RD=1為無效)，然后被置為浮空狀態。其他(非三態)引腳被置為無效狀態(如ALE=0為無效狀態)如圖2-31所示。

　　AD15~AD0,A19/S6~A16/S3,BHE/S7,S2(M/IO),S1(DT/R),S0(DEN),CLOCK(WR),RD,INTA先置成無效狀態，再進入三態(浮空)。不作用狀態占進入三態的半個時鐘周期。

　　ALE:低

　　HOLD：低

　　RQ/GT0,RQ/GT1:高

　　QS0,QS1:低

　　在復位期間，由于CS=FFFFH，IP=0000H，因此，當CPU脫離復位狀態后，從CS：IP = FFFFH：0000H = FFFF0H處開始執行第一條指令。物理地址FFFF0H對應的實際存儲器單元在微機主板的BIOS芯片內。

　　BIOS芯片內存放以下信息：

　?、?系統初始化程序。

　　它檢測微機系統的基本部件是否完好，并對基本部件進行第一步初始化，使其做好基本的工作準備。(操作系統，如DOS、Windows可能對這些部件進行第二步初始化，以便優化這些部件的性能)。

　?、?系統設置程序。

　　它允許用戶配置計算機的參數和性能，如磁盤參數、存儲器參數、鍵盤參數、啟動順序等。

　?、?系統信息，如配置信息、日期、時間信息等。

　　BIOS中的系統信息存放在由電池供電的CMOS電路中(配置系統信息又稱為"CMOS設置")，即使關閉計算機電源，這些信息也不會丟失。

　　(在某些BIOS芯片內部，已經包含了電池，因此，主板上看不見電池)。

　　系統初始化程序和系統設置程序放在BIOS的EPROM存儲器區，具有"非易失性"，即使關閉計算機電源，這些程序也不會丟失。現代BIOS一般由Flash EPROM構成，這種存儲器除有非易失性外，在特定的程序控制下，還可改寫其中的信息。這為BIOS的升級提供了有利條件。同時，也向"病毒"敞開了大門，首例攻擊BIOS的病毒是"CIH"(1998年)。
